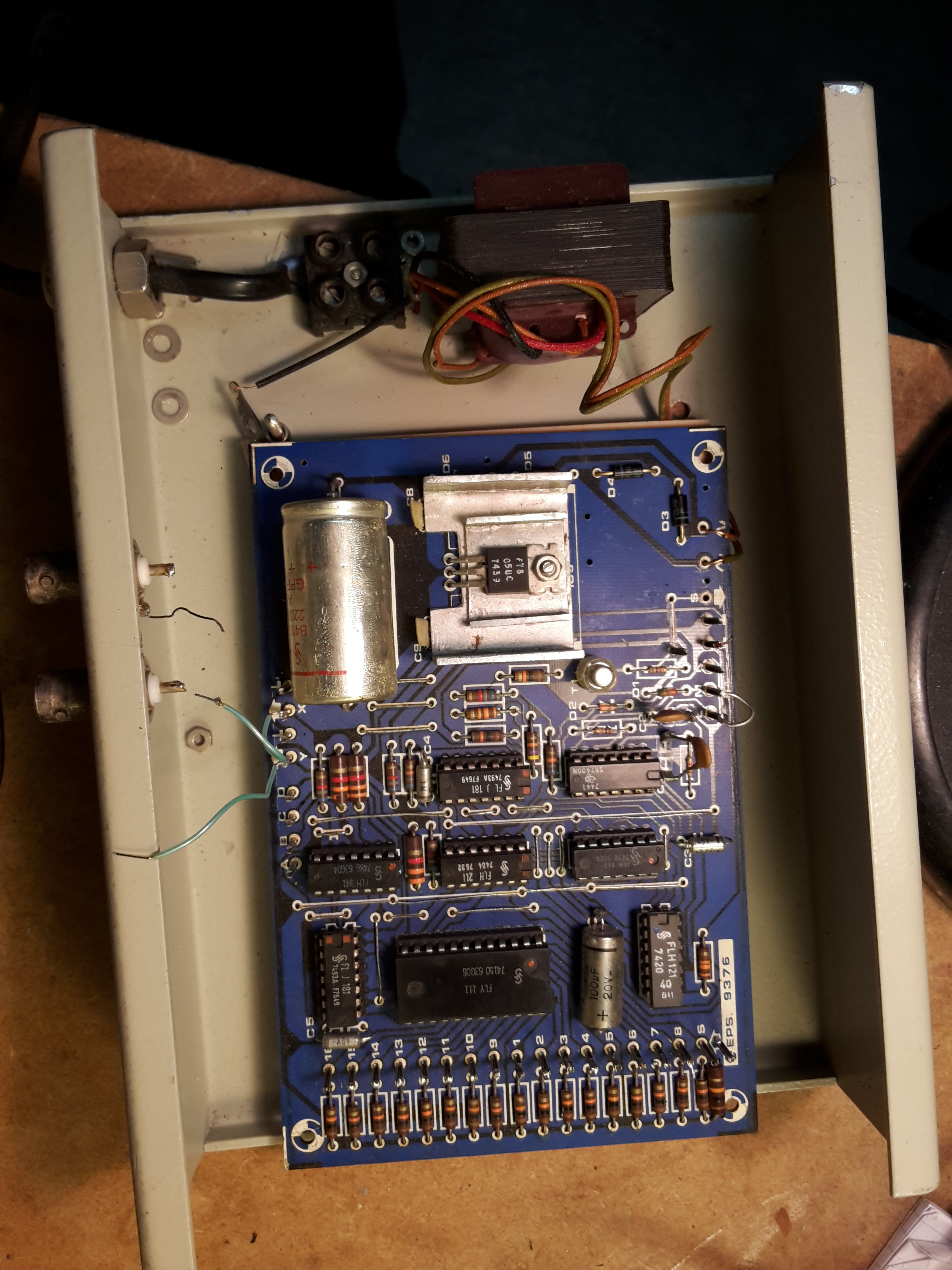

Suche das Schaltbild, kennt jemand dieses Teil aus den 80/90er Jahren? Funktionuert nicht mehr. Damit konnte man 16 Logiksignale auf einem Oszi in XY Betrieb in einer 4x4 Matric mit 0/1 darstellen. Leider keine Unterlage mehr gefunden. War ein Bausatz. Print Nr. 9376
Danke für Eure Bemühung.
Die Schaltung neu aufzunehmen wäre eine ziemliche Übung.
16 Kanal Logik Anzeige
Diese Frage stammt aus dem Jahr 2018. Weißt du es heute besser?
Aktuelle Antwort ergänzen9 Antworten
Johann_Getele schrieb:zum Beitrag ↑Die Schaltung neu aufzunehmen wäre eine ziemliche Übung
Aber eine Google-Suche ist doch eine ziemlich leichte Übung.
http://schematicsforfree.com/archive/file/Digital/Displays/Digital%20Display%20Using%20An%20Oscilloscope.pdf
Immer wieder faszinierend, was man früher mit ein paar Logikgattern fabriziert hat, wofür heute jeder gleich nach Mikrocontroller schreit…
Gruß,
Kannitverstan
Antwort auf Kannitverstanzum Beitrag ↑Aber eine Google-Suche ist doch eine ziemlich leichte Übung. http://schematicsforfree.com/archive/file/Digital/Displays/Digital%20Display%20Using%20An%20Oscilloscope.pdf Immer wieder faszinierend, was man früher mit ein …
Typische „Elektor“-Platine !
Kannitverstan schrieb:zum Beitrag ↑Mikrocontroller
Der wäre wohl etwas zu langsam.
Wobei DIESE Schaltung heutzutage auch keinen Pfifferling mehr wert ist. Ebenfalls zu langsam.
gelöscht schrieb:zum Beitrag ↑Der wäre wohl etwas zu langsam.
Zu langsam wofür? Ein BIld auf einem Monitor darzustellen? Das geht schon mit einem kleinen ATtiny (Beispiel: http://www.dietrich-kindermann.de/tinypong.html).
gelöscht schrieb:zum Beitrag ↑Wobei DIESE Schaltung heutzutage auch keinen Pfifferling mehr wert ist. Ebenfalls zu langsam.
? Ach so, du meinst, weil „heutzutage“ Logiksignale schneller sind? Aber die Schaltung taugt doch sowieso nur, um statische Kombinationen oder langsame Veränderungen zu beobachten.
Gruß,
Kannitverstan
Kannitverstan schrieb:zum Beitrag ↑Ein BIld
Ein Bild kann man sogar malen. Es geht darum, digitale Signale darzustellen. Und da wirst du mit einem Microprozessor noch weniger erreichen können als mit der TTL-Schaltung aus der Antike in Verbindung mit einem Oszilloskop, das vielleicht noch älter ist.
Für sowas nutzt man seit ein paar Jahren ein PC-Scope. Mehr Kanäle, mehr Abtastrate, Speicher, Logikanalyser, … alles drin. Für kleines Geld obendrein. Mit dem ollen Bastelkram vertut man seine Zeit, das ist alles.
gelöscht schrieb:zum Beitrag ↑Ein Bild kann man sogar malen.
😒
gelöscht schrieb:zum Beitrag ↑Es geht darum, digitale Signale darzustellen. Und da wirst du mit einem Microprozessor noch weniger erreichen können
Deshalb schrob ich ja auch Mikrocontroller 😉
Für sowas nutzt man seit ein paar Jahren ein PC-Scope. Mehr Kanäle, mehr Abtastrate, Speicher, Logikanalyser, … alles drin. Für kleines Geld obendrein. Mit dem ollen Bastelkram vertut man seine Zeit, das ist alles.
Aber darum geht es hier ja gar nicht. Und womit der Fragesteller seine Zeit vertut, ist allein ihm überlassen.
Gruß,
Kannitverstan
Antwort auf Anonym_0f2f9bea226bzum Beitrag ↑Der wäre wohl etwas zu langsam. Wobei DIESE Schaltung heutzutage auch keinen Pfifferling mehr wert ist. Ebenfalls zu langsam.
weis ich ja, aber darum gehts nicht
Antwort auf Kannitverstanzum Beitrag ↑Aber eine Google-Suche ist doch eine ziemlich leichte Übung. http://schematicsforfree.com/archive/file/Digital/Displays/Digital%20Display%20Using%20An%20Oscilloscope.pdf Immer wieder faszinierend, was man früher mit ein …
Super danke, habe eh lange herumgegogelt leider nichts gefunden.
lg Hans
Johann_Getele schrieb:zum Beitrag ↑aber darum gehts nicht
Dachte ich mir schon. Ein Elektronikbaukasten ergibt auch kein tolles Radio, aber man lernt was draus - und ich habe sie alle geliebt - Grundkasten und alle Erweiterungen. Bis hin zum Lern-Computer (Kosmos). Und es hört nicht auf - ein Raspberry ist nichts anderes als die Fortsetzung davon, und den setze ich haufenweise hier an der Fachhochschule ein.
