Frage 15. Mai 2019, 21:15 Uhr · 42 Antworten

Siphon Rohr verlängern - welche Regeln beachten?

Hallo,

mir schwebt Folgendes vor:

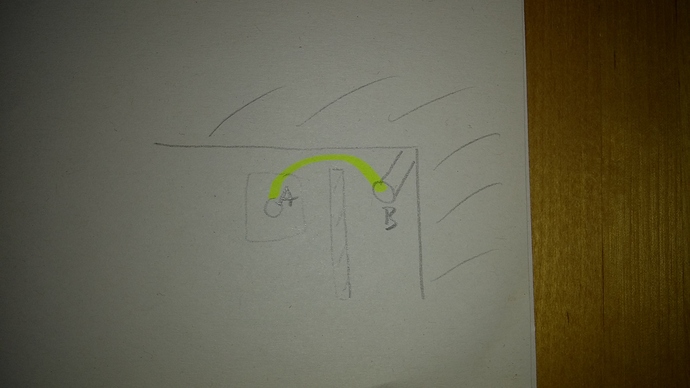

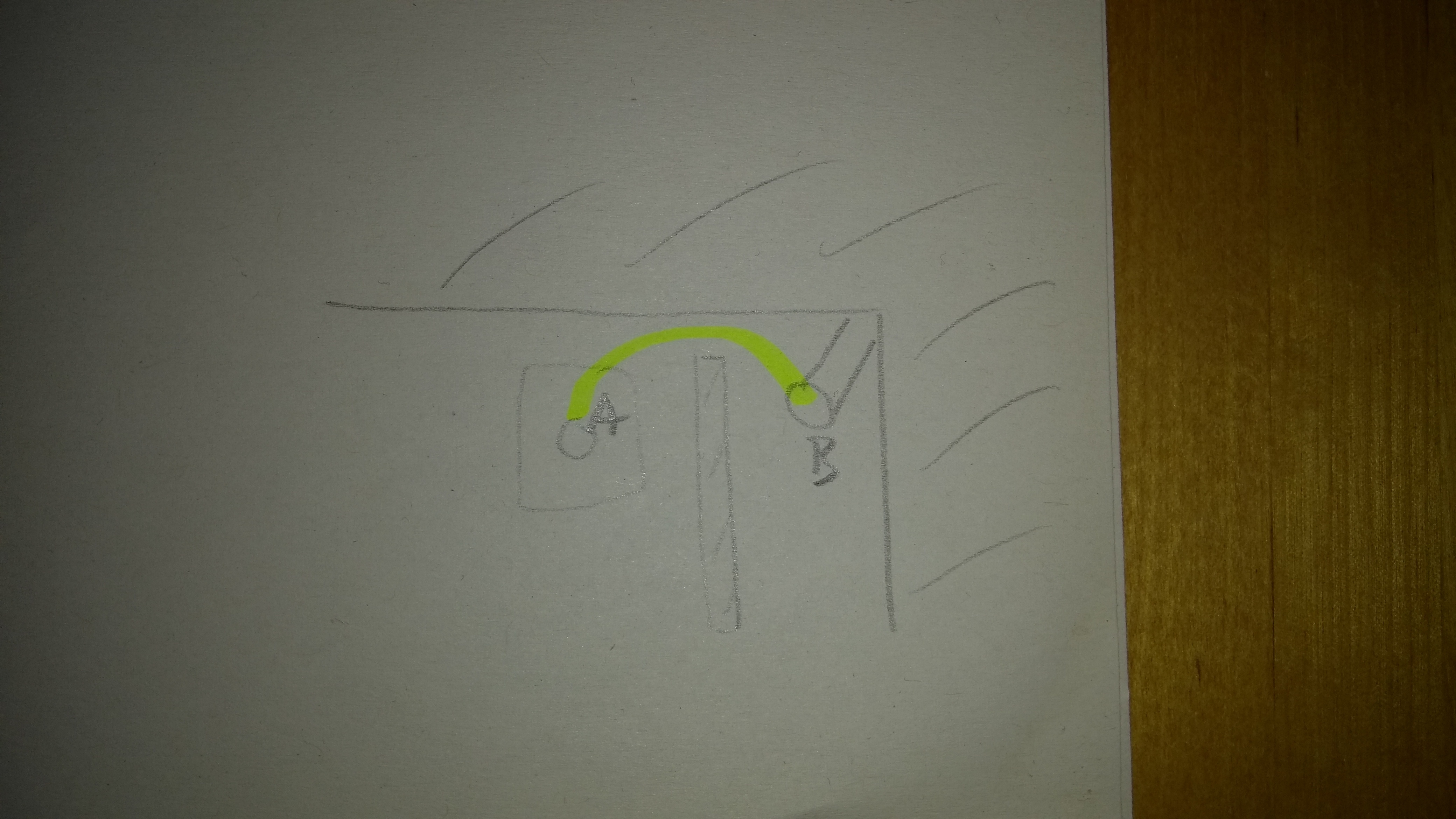

Das Abwasser aus der Spüle (A) soll von oben betrachtet etwa den gelben Weg lang hinter der rechten Wand des Spülmöbels entlang zum Abflussrohr (B) geführt werden. Etwa durch einen Flexschlauch.

Fragen:

  • Ist dies sinnvoll umsetzbar?
  • welche Größen muss ich ermitteln, um die richtigen Teile besorgen bzw. bestellen zu können?
  • gibt es irgendwelche wichtigen Regeln (für guten Wasserabfluss), die in diesem Zusammenhang beachtet werden müssen?

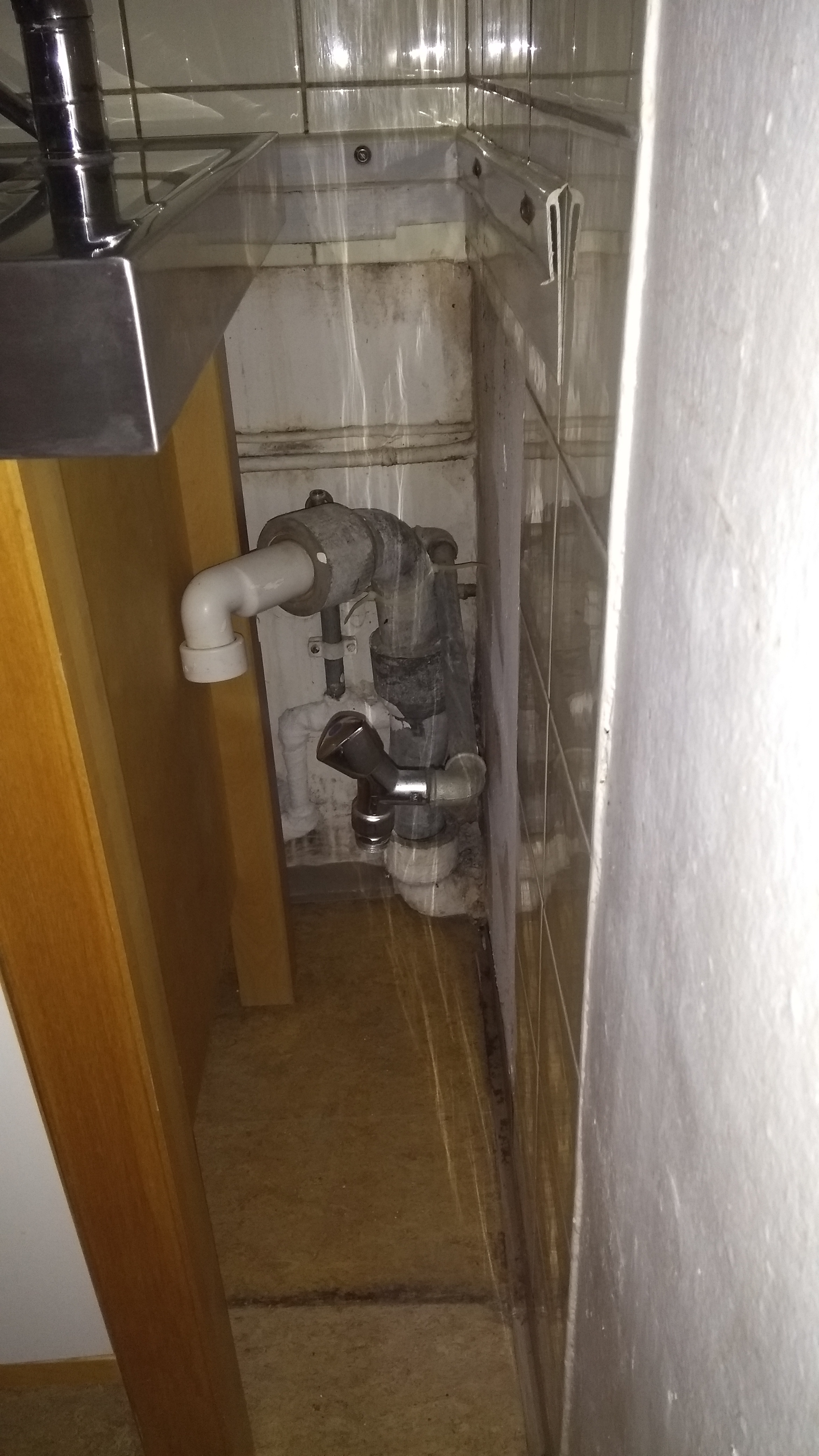

So sieht das momentan aus:

Die Idee dahinter ist, dass ich kein Loch in die Wand des Korpus bohren muss.

Danke für Tipps!

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

42 Antworten

Hi.

Na wenigstens steht das Teil jetzt schon mal in der Küche. 😊

anninha schrieb:zum Beitrag ↑

Flexschlauch.

Keinesfalls, das ist halber Kram.

anninha schrieb:zum Beitrag ↑

Ist dies sinnvoll umsetzbar?

Ja, kann man machen. Ich würde den oberen Bogen ( evtl. auch das darunter liegende Rohr) des alten Abfluss demontieren und mittels HT auf der Wand neu verlegen.

anninha schrieb:zum Beitrag ↑

welche Größen muss ich ermitteln, um die richtigen Teile besorgen bzw. bestellen zu können?

Da gibt's nichts zu ermitteln. DN 50 (2") ist die Wahl. In der Küche würde DN 40 ein wenig knapp.

anninha schrieb:zum Beitrag ↑

gibt es irgendwelche wichtigen Regeln (für guten Wasserabfluss), die in diesem Zusammenhang beachtet werden müssen?

Mindestgefälle von 1:50, aber das ist ohne Probleme zu machen.

P.S. Also bleibt das ganze doch vor dem Durchlauferhitzer stehen?

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Na wenigstens steht das Teil jetzt schon mal in der Küche.

Immerhin! 🙂 Muss nur noch

  • Herd anschliessen (böse!)
  • Abwasserrohr konstruieren
  • Frischwasserzuleitung verlängern
  • Korpusplatte etwas einsägen (s.u.)
    Da mache ich zu jedem Ding ein Thema auf, wenn es dumm läuft.
valdez65 schrieb:zum Beitrag ↑

anninha:
Flexschlauch.

Keinesfalls, das ist halber Kram.

Da möchte die Verteidigung aber Gründe hören! 😄
Im Baumarkt wurde mir heute gesagt, dass dies ginge, es wurde mich auch gleich ein Flexrohr mitgegeben, welches nicht passt

valdez65 schrieb:zum Beitrag ↑

anninha:
Ist dies sinnvoll umsetzbar?

Ja, kann man machen. Ich würde den oberen Bogen ( evtl. auch das darunter liegende Rohr) des alten Abfluss demontieren und mittels HT auf der Wand neu verlegen.

Meinst das Eternit-Ding? Ja, pain in the ass, das Ding. Kann ich den Bogen evtl. einfach rausdrehen oder ist sowas verklebt?

Mir schwebt vor, dass ich (vom Abflussrohr an der Wand ausgehend) das weiße Rohrstück dranlasse, daran einen Flex anschliesse und dann hintenrum am Siphonbogen anschliesse. Das sollte doch das EInfachste sein - oder ist zu befürchten, dass der Abfluss nicht gut wird, sich Zeug im Rohr ansammelt, es blubbert beim Abfluss usw.?

valdez65 schrieb:zum Beitrag ↑

P.S. Also bleibt das ganze doch vor dem Durchlauferhitzer stehen?

Ich denke ich werde die untere waagrechte Platte des Korpus’ etwas einsägen, um eine Luke für den Erhitzer zu bekommen. Diese Platte ist MDF(?)-Schrott o. ä., da ist es mir egal. Nur in das Massivholz wollte ich nicht reinsägen.
Wegen des Einbauofens im linken teil des Korpus muss ich wg. des Erhitzers den Korpus gerade so weit nach links ziehen, wie ich es ohnehin wegen des Abwasser-Rohres tun muss. Damit habe ich also nichts verloren.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Muss nur noch - Herd anschliessen (böse!)

Da lass bitte die Finger von, wenn du nicht schnell klein und braun werden willst. Ist ne andere Hausnummer, ob der Sifon tropft, oder bei 400V was passiert. (Es sei denn, du kennst dich ausreichend damit aus.

anninha schrieb:zum Beitrag ↑

Frischwasserzuleitung verlängern

Das kannste durchaus mit einem Panzerschlauch (1/2") machen.

anninha schrieb:zum Beitrag ↑

Da mache ich zu jedem Ding ein Thema auf, wenn es dumm läuft.

Und? Kein Problem.

anninha schrieb:zum Beitrag ↑

Da möchte die Verteidigung aber Gründe hören! Im Baumarkt wurde mir heute gesagt, dass dies ginge, es wurde mich auch gleich ein Flexrohr mitgegeben, welches nicht passt

Ja, ja, Baumarkt. Kein gelernter Installateur wird das bei deinen Gegebenheiten machen. Warum? Weil die Dinger durch Bewegung bei jedem Durchfluß mit der Zeit undicht werden.

anninha schrieb:zum Beitrag ↑

Meinst das Eternit-Ding? Ja, pain in the ass, das Ding. Kann ich den Bogen evtl. einfach rausdrehen oder ist sowas verklebt?

Ja, meine ich. Eine Möglichkeit wäre, das Rohr abzusägen und mit einem Verbinder zu arbeiten. Ich hab ehrlich gesagt keine Ahnung, ob die Dinger verklebt sind. Verschraubt aber sicher nicht.

anninha schrieb:zum Beitrag ↑

oder ist zu befürchten, dass der Abfluss nicht gut wird, sich Zeug im Rohr ansammelt, es blubbert beim Abfluss usw.?

Bedenke, das zu viel Gefälle auch nicht gut ist. Daher halte ich die Idee für nicht so prickelnd. (Also Flexrohr bis auf den Boden verlegen).

0 Hilfreich

Das weisse Rohr vom Traps kann man heraus"würgen" . Dann würde da auch der flexible Schlauch passen.
Eleganter wäre:

  1. das weisse Rohr rauswackeln.
  2. den Eternitrohrbogen vorsichtig rauswackeln ohne die Muffe zu sprengen *
  3. Das Gummi im senkrechten Rohr gegen das Gummi aus dem Bogen tauschen.
  4. Mit HT-Rohr*² den Anschluss neu herstellen.

*) Hier kann es hilfreich sein, den oberen Rand des Gummies mit einem Cuttermesser ringsum abzuschneiden.

*²) Bitte das spezielle Gleitmittel -und kein Spülmittel - verwenden und damit beide! Seiten (Gummilippe in der Muffe und Rohrende) bestreichen.

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

anninha:
Muss nur noch - Herd anschliessen (böse!)

Da lass bitte die Finger von, wenn du nicht schnell klein und braun werden willst. Ist ne andere Hausnummer, ob der Sifon tropft, oder bei 400V was passiert. (Es sei denn, du kennst dich ausreichend damit aus.

Mir geht es nur um Theorie, frei nach „Quis custodiet ipsos custodes?“, also hier jetzt:

Herd anschliessen, theoretisch

valdez65 schrieb:zum Beitrag ↑

Warum? Weil die Dinger durch Bewegung bei jedem Durchfluß mit der Zeit undicht werden.

Nehmen wir als Arbeitshypothese: Es soll 1 Jahr halten! Ansonsten wird durch vmtl. auftretende Silikonfugen im Gefüge ohnehin danach gestrebt, dass das ganze nicht unnötig herumgerückt wird. (Sonst muss ja immer wieder neu verfugt werden)

valdez65 schrieb:zum Beitrag ↑

Bedenke, das zu viel Gefälle auch nicht gut ist. Daher halte ich die Idee für nicht so prickelnd. (Also Flexrohr bis auf den Boden verlegen).

Nein, das Flex soll nicht auf den Boden, sondern z. B. da rein, wo das weiße Ding aus dem Eternitrohr herausschaut. Das ist auf ca 30cm Höhe!

0 Hilfreich
odo01 schrieb:zum Beitrag ↑

Das weisse Rohr vom Traps kann man heraus"würgen" . Dann würde da auch der flexible Schlauch passen.

Ist es nicht vorteilhafter, wenn das Weisse drin bleibt? Der Flex würde sonst doch einen ziemlich engen Radius bekommen, wenn der die 90 Grad des weißen Rohrendes auch noch abdecken muss.
Ich habe vorher mal ein Flexrohr (Länge 75cm) zwischen Spüle und diesem besagten weissen Rohr hingehalten. Würde gerade so reichen. Wenn ich nun ein 100cm Flex nehmen würde und damit direkt „ins Eternit“ gehe - wäre das besser? Warum?

(btw. ist es sicher, dass das Eternit ist? Oder kann es auch was Giftiges sein, wenn man es zerspant z B?)

odo01 schrieb:zum Beitrag ↑
  1. den Eternitrohrbogen vorsichtig rauswackeln ohne die Muffe zu sprengen *

Ob ich mich das traue? vmtl. erst, wenn ich von der Notwendigkeit und Alternativlosigkeit (TM CDU Deutschland) durch Flexrohr überzeugt bin… 😕

Die Rohrenden an Spüle und Eternit haben alle einen Aussendurchmesser von 40mm. Das mir im Baumarkt empfohlene Flexrohr lautet aber auf „Muffe 50mm, DN 40/50“. Wozu die 50? Wäre das tatsächlich der „Anschluss(innen)durchmesser“ für das Eternitrohr?

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Nehmen wir als Arbeitshypothese: Es soll 1 Jahr halten!

Nun gut, das wird es.

anninha schrieb:zum Beitrag ↑

Nein, das Flex soll nicht auf den Boden, sondern z. B. da rein, wo das weiße Ding aus dem Eternitrohr herausschaut. Das ist auf ca 30cm Höhe!

Ok, aber das wird nicht gehen. Wie weit willste das Flexrohr denn biegen? Nein, der Bogen oben muss zwingend geändert werden.

0 Hilfreich
odo01 schrieb:zum Beitrag ↑

Dann würde da auch der flexible Schlauch passen.

Never. Wie weit willste den denn biegen? Den Bogen drinlassen ist nicht möglich in dem Fall.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

„Muffe 50mm, DN 40/50“.

Das bedeutet, das man das Teil ablängen kann. Vorne ist DN 40 und dahinter DN50. Alleine da kannste schon sehen, was das für ein Mist ist. Küche mit DN 40 anschließen ist ein no go.

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Ok, aber das wird nicht gehen. Wie weit willste das Flexrohr denn biegen? Nein, der Bogen oben muss zwingend geändert werden.

Das will mir noch nicht einleuchten.
Wenn man davon ausgeht, dass der Siphonbogen auf gleicher Höhe wie vorher (als alles gut funktioniert hat bzgl. alter Korpus) ist und das Eternitrohr auch - dann muss das eingefügte Verlängerungsstück doch eigentlich nur gewährleisten, dass es ein vernünftiges Gefälle und keine zu groben Winkel/Radien drin hat.
Ich kann also nur folgern, dass es nicht vorstellbar ist, diese Verlängerun so an den Eternitbogen (mit oder ohne weissem Rohrteil dran) anzuschliessen, dass eben keine zu kleinen Radien entstehen. Steckt das dahinter?

Ich werde jedenfalls morgen versuchen, den Eternitbogen zu entfernen.

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Das bedeutet, das man das Teil ablängen kann. Vorne ist DN 40 und dahinter DN50. Alleine da kannste schon sehen, was das für ein Mist ist. Küche mit DN 40 anschließen ist ein no go.

„Anschließen“ bedeutet lediglich den Anschluss an das Eternitrohr*?
*Wie nennt man das eigentlich strukturell? Das ist ja noch kein Fallrohr. Wandrohr? Eingangsrohr? Unter „Abwasserrohr“ verstehe ich alles am Siphon.

Die anderen Rohre von der Spüle hin zu dem Eternit hatten vorher alle Aussdendurchmesser 40mm.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Wenn man davon ausgeht, dass der Siphonbogen auf gleicher Höhe wie vorher (als alles gut funktioniert hat bzgl. alter Korpus) ist und das Eternitrohr auch - dann muss das eingefügte Verlängerungsstück doch eigentlich nur gewährleisten, dass es ein vernünftiges Gefälle

Schon richtig, aber du kriegst es nicht hin (bei der Stellung des vorhanden Bogens) den Schlauch auch nur näherungsweise anständig zu verlegen. Mach es doch nicht so schwer. Leg die paar cm in HT neu und du hast Ruhe und Gewissheit, das es korrekt ist.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

dass eben keine zu kleinen Radien entstehen. Steckt das dahinter?

Hab ich überlesen. Ja, genau das ist der Grund.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Die anderen Rohre von der Spüle hin zu dem Eternit hatten vorher alle Aussdendurchmesser 40mm.

Nicht die Rohre, sondern der Sifon an sich. Schau dir mal das Teil an, das jetzt noch im Eternit steckt. Das ist mal sicher DN 50 😉

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Leg die paar cm in HT neu und du hast Ruhe und Gewissheit, das es korrekt ist.

Also den Bogen rausdrehen (oder ggf. nicht zerstörungsfrei entfernen?), dann ein HT mit 50 (Innendurchmesser Eternit) auf 40 einstecken? Oder mit welchem Teil stelle ich sicher, dass ich dann an das neue HT-Rohr mit 40mm anschliessen kann? Es geht ja vom Abfluss des Spüle über den Siphon alles mit 40mm ab…

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Schau dir mal das Teil an, das jetzt noch im Eternit steckt. Das ist mal sicher DN 50

Das was jetzt im Eternit steckt, my friend, ist im Eternit 50 und verjüngt sich ab dem Winkel auf 40. 🙂

0 Hilfreich
Antwort auf anninhazum Beitrag ↑

Also den Bogen rausdrehen (oder ggf. nicht zerstörungsfrei entfernen?), dann ein HT mit 50 (Innendurchmesser Eternit) auf 40 einstecken? Oder mit welchem Teil stelle ich sicher, dass ich dann an das neue HT-Rohr mit 40mm …

Den Bogen entfernen und neu erstellen mit HT DN 50. (Hab oben schon dazu geschrieben). 50 und 40 bezieht sich immer auf den Aussendurchmesser. Das Eternitrohr ist eindeutig darauf ausgeleg.

0 Hilfreich
Antwort auf anninhazum Beitrag ↑

Das was jetzt im Eternit steckt, my friend, ist im Eternit 50 und verjüngt sich ab dem Winkel auf 40. 🙂

Ja, sag ich doch. Es ging mir bei der Bemaßung darum, was man nimmt, wenn eine HT Leitung neu auf der Wand verlegt wird. Klar hat jeder Spülensifon 40 mm Aussendurchmesser.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Ja, sag ich doch. Es ging mir bei der Bemaßung darum, was man nimmt, wenn eine HT Leitung neu auf der Wand verlegt wird. Klar hat jeder Spülensifon 40 mm Aussendurchmesser.

Ich suche also nach einem HT-Rohr 50 auf 40 (also mit 50 rein ins Eternit, am anderen Ende ist ein Anschluss eines 40er Rohres mgl., in diesem Fall eines 40er Flex-Rohres), oder? Welche Länge etwa?

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Ich suche also nach einem HT-Rohr 50 auf 40

Nein, ein stink normales HT Rohr DN 50. Das passt (mit einem Bogen dann in das Eternit. Am anderen Ende wird der neue Sifon angeschlossen. (Der hat am Abgang auch DN 50). Dann ist das die optimale Lösung.
Welche Länge? Keine Ahnung, kannste doch messen. Würde vermuten, 1 mtr. sollte reichen. Das Zeug kostet doch nichts. (1 mtr. HT vielleicht 4 Euro).

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Never. Wie weit willste den denn biegen? Den Bogen drinlassen ist nicht möglich in dem Fall.

Darum geht es nicht.
Es geht darum, dass du „an dem weissen Rohr“, was da jetzt drin steckt, nichts vernünftig angeschlossen bekommst. Wenn das „weisse Rohr“ raus ist, kannst du beliebig mit 50er HT (plus Traps) weiterbauen. Mit etwas Glück bekommst du den Eternit-Bogen auch im Uhrzeigersinn gedreht, was dann ja den Winkel vermindert.
Ein wenig Mitdenken und ein Mindestmass an Materialkenntnis muss man einfach mitbringen, wenn man so etwas in Angriff nehmen will.
Die „Fachberater“ in den Baumärkten kannste regelmässig vergessen.

Altes Eternit ist tatsächlich asbesthaltig. So lange du da nicht mit einem Trennschleifer rangehst, ist das völlig ungefährlich. Die Asbesfasern sind durch den Zement gebunden.

Wenn die Muffe kaputt gehen sollte, wäre das Weitere defintiv ein Fall für den Fachhandwerker.
Es gibt ausschliesslich(!) im Fachandel (nur für gewerbliche Kunden) entsprechendes Material um ein muffenloses Eternitrohrende auf anderes Material zu verbinden. Die Fachbegriffe hierfür sind: Rohrverbinder für Eternitrohr DN50 und Schlauchstück für Eternit DN50 auf HT DN50.
Das weiss nur die „alte Garde“, dass es sowas überhaupt gibt und wie das funktioniert.

0 Hilfreich
odo01 schrieb:zum Beitrag ↑

Es geht darum, dass du „an dem weissen Rohr“, was da jetzt drin steckt, nichts vernünftig angeschlossen bekommst

Das ist wohl klar.

odo01 schrieb:zum Beitrag ↑

Wenn das „weisse Rohr“ raus ist, kannst du beliebig mit 50er HT (plus Traps) weiterbauen.

Echt? bei den geringen Abständen? Das zeigste mir mal.

odo01 schrieb:zum Beitrag ↑

Die Fachbegriffe hierfür sind: Rohrverbinder für Eternitrohr DN50 und Schlauchstück für Eternit DN50 auf HT DN50.

Mag sein, ich hab keine Ahnung von Eternitrohr, aber es gibt sicher auch andere Möglichkeiten hier was zu erstellen. Ich denke, auch CV Verbinder sollten gehen. Mit ein bisserl Geschick geht so einiges.

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Ich denke, auch CV Verbinder sollten gehen.

Nein, geht definitiv nicht. Da hilft auch kein „denken“.
Eternitrohr ist im Aussendurchmesser deutlich dicker als SML.

Tatsächlich ist SML im Aussendurchmesser kaum dicker als HT. Bei DN100 sogar identisch.

Funktionieren kann allerdings ein „Crassus“- Verbinder. click

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

(Der hat am Abgang auch DN 50).

Wenn dem so ist, dann weiß ich nun, wo mein Mißverständnis lag.

valdez65 schrieb:zum Beitrag ↑

mit einem Bogen dann

Also das HT50 geht senkrecht ins Eternit und dann über einen 90° Winkel waagrecht in Richtung des linken Wasserventils? Und das dann wahlweise felx oder starr vom Siphon aus ansteuern?

Den hier noch: Optisch schient es mir so, als würde das Eternit am unteren Ende des „Turmes“ an Eternit-Elementen leichter zu trennen sein. Dagegen würde doch nichts sprechen, oder? Hauptsache der Bogen ist weg? Es würde dann also nur der weiss gestrichene, aus der Wand heruaskommende Eternitbogen übrigbleiben. Evtl. von da mit HT 50 hoch und da per Flex anschliessen oder starr mit leichtem Anstieg zum Siphon rüber?

0 Hilfreich
odo01 schrieb:zum Beitrag ↑

Wenn die Muffe kaputt gehen sollte, wäre das Weitere defintiv ein Fall für den Fachhandwerker.

Danke für die … Warnung!

Demnach werde ich bei erfolglosem Versuch, den Bogen zu entfernen, das weiße Restrohr entfernen und von dort aus mit HT und Flex nach einem Weg zum Siphon suchen.

odo01 schrieb:zum Beitrag ↑

Ein wenig Mitdenken und ein Mindestmass an Materialkenntnis muss man einfach mitbringen, wenn man so etwas in Angriff nehmen will.

Meine Interpretation von „Mitdenken“ realisiert sich fundamental dadurch, dass ich statt mit Hurra draufloszuwursteln erst mal ein paar Fragen dort absetze, wo Leute mit mehr Erfahrung ihren Senf dazugeben können und die Grenzen setzen, innerhalb derer ich mit Mitdenken was reissen kann. 😉

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Den hier noch: Optisch schient es mir so, als würde das Eternit am unteren Ende des „Turmes“ an Eternit-Elementen leichter zu trennen sein. Dagegen würde doch nichts sprechen, oder?

Das kann so sein, muss nicht so sein.
Allerdings: Wenn dir die Muffe unten am Fussboden kaputt geht hast du die ganz grosse A-Karte.
Wenn das Rohr „freiwillig“ raus kommt ist es OK.

Allerdings brauchtst du zwingend das sog. Anschlussgummi aus dem obersten Bogen, wo jetzt das „weisse Rohr“ drin steckt um damit den Übergang auf das 50er HT-Rohr zu realisieren.
Zur Not kannste den Bogen auch mit nem Hammer kaputt schlagen, wenn du ihn erfolgreich rausbekommen hast.

0 Hilfreich

UPDATE

Der „Eternit-Turm“ ist bis zum Wandanschluss freiwillig rausgekommen! Das kommt jetzt direkt aus der Mauer/dem Boden:

Aus dem oberen Ende des entfernten Eternitbogens (s.u. Bild) habe ich die „Gummieinlage“ entfernt. Sie ist am maximal ins Rohr hineinreichenden Ende etwas zerstört/verschlissen:

Vom Wandanschluss habe ich nach direkt oben <15cm Platz - da könnte ich dann prinzipiell mit sowas etwas weg von der Wand, oder?

Ab dort ca. 20cm max. nah an der Wand lang, um an der rechten Korpusbegrenzung vorbeizukommen.
Von dort aus dann hoch zum Siphonbogen, der direkt unter der Spüle ist.

Skizze:

Kommt das so hin?

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Skizze:

Hier bedeutet „seitlich“ natürlich die Ansicht von vorne.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Vom Wandanschluss habe ich nach direkt oben <15cm Platz - da könnte ich dann prinzipiell mit sowas etwas weg von der Wand, oder?

Nein, du erstellst bitte den neuen Abfluß kompl. aus HT DN 50. Den weißen Sifonbogen raus und ein kurzes Stück HT mit oben zwei 45° Bögen rein. Dann mit HT ( Rohr und Bögen ) auf der Wand weiter. Das Ganze mit min. einer Schelle befestigen.
Der Verbinder sieht noch ganz gut aus. Unten ein wenig angegriffen ist nicht schlimm.
Ans Gefälle denken!

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Nein, du erstellst bitte den neuen Abfluß kompl. aus HT DN 50.

Das ist schon klar. Habe lauter 50er Rohre besorgt - also genau so viele wie ich brauche. Ist aber als Provisorium zu betrachten und um eine konkrete Vorstellung zu bekommen, mit der ich weiterbauen kann. Provisorium v. a., weil ich noch für den Erhitzer aussägen muss. Und final steht der Korpus dann erst, wenn der Herd-Heini da war.

valdez65 schrieb:zum Beitrag ↑

Der Verbinder sieht noch ganz gut aus.

Der kommt direkt nach dem Siphon-Bogen und bietet mir den Anschluss auf die 50er Rohre.

Ggf. später noch Bilder.

Frage: Wenn man 2 HT-Rohre verbindet - wird diese Verbindung noch irgendwie fixiert?

valdez65 schrieb:zum Beitrag ↑

Das Ganze mit min. einer Schelle befestigen.

Ist diese Schelle diese o. g. Fixierung für die Verbindung zwischen den Rohren oder soll diese Schelle an einem festen Gegenstand (bzw der Wand) und den Rohren angebracht werden, dass sich die Struktur der Rohrkonstruktion nicht stark verformen kann?

0 Hilfreich
anninha schrieb:zum Beitrag ↑

valdez65:
Der Verbinder sieht noch ganz gut aus.

anninha schrieb:zum Beitrag ↑

Der kommt direkt nach dem Siphon-Bogen und bietet mir den Anschluss auf die 50er Rohre.

Nö. Der Verbinder dient als Übergang von HT auf Eternit. Sifonbogen und HT werden direkt zusammengesteckt.

anninha schrieb:zum Beitrag ↑

Frage: Wenn man 2 HT-Rohre verbindet - wird diese Verbindung noch irgendwie fixiert?

Nein, die werden gesteckt und gut. Allerdings sollte man das Ganze, wie gesat mit min. einer Schelle fixieren.

anninha schrieb:zum Beitrag ↑

oder soll diese Schelle an einem festen Gegenstand (bzw der Wand) und den Rohren angebracht werden, dass sich die Struktur der Rohrkonstruktion nicht stark verformen kann?

Ja, so ist es. Die Schelle(n) dienen der Stabilität des Ganzen und ja, in gewisser Weise auch der Haltbarkeit der Steckverbindungen.

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

Der kommt direkt nach dem Siphon-Bogen und bietet mir den Anschluss auf die 50er Rohre.

Nö. Der Verbinder dient als Übergang von HT auf Eternit. Sifonbogen und HT werden direkt zusammengesteckt.

Was?! Ich dachte wir hätten festgestellt, dass mgl. alles in DN 50 gemacht werden soll. Vom Siphonbogen (40er Durchmesser) komme ich auf 50 nur über dieses Rohrstück: Mit 40 rein, mit 50 raus, dann mit HT 50 weiter bis ins Eternit.

Wenn ich diesen Verbinder ins Eternit jage, dann bedeutet das: DN 40 vom Siphon bis zum Verbinder, also quasi alles DN 40 ausser das Verbinderstück, dass mit 50 im Eternit steckt.. Ich verstehe jetzt gar nichts mehr.

So ist es jetzt: (Ok es fällt auf, dass ich hier 15-20cm waagrecht=ohne Gefälle unterwegs bin)

Und so geht es ins Eternit:

Ich besorge mir noch einen neuen Siphon, ggf. noch einen kurzen Flexschlauch, der den Siphon mit den HT-Rohren verbindet. Dann bin ich etwas flexibel. Das muss doch funktionieren!

Und wenn alles am Platz steht und es ohne Flex geht, dann mache ich es eben starr.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Vom Siphonbogen (40er Durchmesser) komme ich auf 50 nur über dieses Rohrstück: Mit 40 rein, mit 50 raus, dann mit HT 50 weiter bis ins Eternit.

Ja, genau. Nichts anderes hab ich gesagt. Nochmal: Der Sifon an sich ist DN 40. Der Sifonbogen geht auf DN 50 weiter. So wie du es jetzt gemacht hast, ist das völlig korrekt. So soll es sein. Jetzt noch eine Schelle und alles passt. Kriegst ein Lob von mir. 😘

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Ja, genau. Nichts anderes hab ich gesagt. Nochmal: Der Sifon an sich ist DN 40. Der Sifonbogen geht auf DN 50 weiter. So wie du es jetzt gemacht hast, ist das völlig korrekt. So soll es sein. Jetzt noch eine Schelle und …

@valdez65
Da bin ich jetzt aber froh!
Danke für den Support!

0 Hilfreich
Antwort auf anninhazum Beitrag ↑

@valdez65 Da bin ich jetzt aber froh! Danke für den Support!

Wie wäre übrigens diese versiffte Wand am besten zu behandeln und streichen?
Etwas gegen Schimmel und dann normale Disp.farbe? Oder eher Latex?

0 Hilfreich
Antwort auf anninhazum Beitrag ↑

Wie wäre übrigens diese versiffte Wand am besten zu behandeln und streichen? Etwas gegen Schimmel und dann normale Disp.farbe? Oder eher Latex?

Einen hab ich noch:

Ich habe noch so ein Rohrstück mit leichtem Gefälle, welches direkt an den Spülabfluss angeschlossen wird und dann nach hinten führt - um im Stauraum unter der Spüle nicht mitten drin den Siphonbogen zu haben vmtl..

Wie ginge es am Ende dieses Rohres dann weiter?
Kann ich daran einfach den Siphon anschließen?
Dieser würde ja dann um den Winkel des Gefälles des besagten Rohres geneigt sein. Ist das sinnvoll?

Gibt es eine Einschränkung, nach welcher der Siphon z B mgl. früh nach dem Spülbecken kommen muss? Ansonsten kann ich das o. g. Rohr bis zur Wand verlängern und den Siphon dann hinten parallel zur Wand anbringen.
Habe ich so noch nie gesehen…

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Kann ich daran einfach den Siphon anschließen?

Schwierig. Aber anderer Tipp: Vergiss den „normalen“ Sifon und bau dir aus vier 87° HT Bögen einen eigenen. Das ist die einfachste Lösung für dein Vorhaben.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Schwierig. Aber anderer Tipp: Vergiss den „normalen“ Sifon und bau dir aus vier 87° HT Bögen einen eigenen. Das ist die einfachste Lösung für dein Vorhaben.

Danke für den Tipp!

  • Ist es in diesem Fall egal, ob der Siphon erst ca 50cm nach dem Spülbeckenanschluss kommt (durch Einbau des „Verlägerunsrohres“ (s.o.)) - z B hinten parallel zur Wand?
    Also
    → vom Spülbecken mit leichtem Gefälle zur Wand,
    → dann mit z B 2x45 Grad parallel zur Wand führen, (oder: das Übergangsrohr 40/50 ca 90° hierfür nehmen?)
    (-> oder: hier erst Übergang von DN40 auf 50 und dann den Siphon als DN50 auslegen?)
    → dann 4x 87° (evtl. mit jeweils einem geraden senkrechten Zwischenstück für jeden „Schenkel“?)
    → dann mit max. Gefälle zum Eternit
  • Muss die Symmetrieachse/-ebene des Siphons, die die beiden „Schenkel“ des Siphons teilt, möglichst senkrecht liegen? Oder kann die Sy.achse z B 20° gegen die Senkrechte verdreht sein?

Ich will einfach nicht, dass hier grobe Pfuschereien (mit Konsequenzen, z B schlechter Abfluss, Blubbern etc.) vorzuwerfen sind, wenn ein Fachmann das Ergebnis sieht. Vlt. nehme ich es auch zu ernst und sollte nach „Hauptsache funktioniert!“ handeln.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Ist es in diesem Fall egal, ob der Siphon erst ca 50cm nach dem Spülbeckenanschluss kommt

Der Sifon sollte schon so nah wie möglich am Stopfenventil angebracht werden. Letztlich werden in dem Stück zur Wand irgendwann Ablagerungen mit Geruch entstehen. Allerdings hast du, da AP, die Möglichkeit das Rohr einfach zu reinigen. Hier würde ich nicht das Problem sehen.

anninha schrieb:zum Beitrag ↑

Muss die Symmetrieachse/-ebene des Siphons, die die beiden „Schenkel“ des Siphons teilt, möglichst senkrecht liegen?

Besser ist das. Warum fragst du? Bei dem was du vorhast, ist das doch ohne Schwierigkeit möglich waagerecht zu verlegen. Wenns garnicht anders geht… ja, funktionieren wird das auch. Wichtig ist halt, das immer Wasser im Sifon steht.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Der Sifon sollte schon so nah wie möglich am Stopfenventil angebracht werden. Letztlich werden in dem Stück zur Wand irgendwann Ablagerungen mit Geruch entstehen. Allerdings hast du, da AP, die Möglichkeit das Rohr einfa …

@valdez65

Danke. Ich frage, weil durch die Verlängerung des Ablaufs ja ein Gefälle da ist. Dann gehe ich ca 90° parallel zur Wand und installiere da den Siphon. Da komme ich nicht genau waagrecht raus => Die o. g. Achse des Siphons verschiebte sich etwas gegen die Senkrechte. Aber ich glaube das geht schon irgendwie, da fällt mir schon was ein.

Bleibt die Frage:
Den Siphon dann mit 40er HT bauen?
Ich muss ja irgendwie das Teil mit dem Abwasseranschluss (für Waschmashine) in den Siphonbogen integrieren, daher geht das ja nur in 40 ?!
Oder kann ich den WaMa-Abw.schlauch auch per HT-Anschluss irgendwie einleiten?

Ich muss dann nur irgendwie auf DN 50 kommen nach dem Siphon - mit dem bis jetzt verwendeten „40 auf 50“-Rohrstück werde ich das nicht machen können. Aber diese Adapter gibt es ja auch in der HT-Abteilung im Baumarkt, habe ich gesehen.

0 Hilfreich
anninha schrieb:zum Beitrag ↑

Danke. Ich frage, weil durch die Verlängerung des Ablaufs ja ein Gefälle da ist. Dann gehe ich ca 90° parallel zur Wand und installiere da den Siphon.

Ja genau. Wenn du dann den Sifon selbst erstellst, kannste den ohne Schwierigkeiten in die Waagerechte montieren.

anninha schrieb:zum Beitrag ↑

Den Siphon dann mit 40er HT bauen?

Nein, natürlich mit DN 50. Vorher eben von 40 (Das weiße Rohr zur Wand) mittels Redu 50/40 erweitern.

anninha schrieb:zum Beitrag ↑

Ich muss ja irgendwie das Teil mit dem Abwasseranschluss (für Waschmashine) in den Siphonbogen integrieren,

Nein. Du baust nach dem Sfon einen HT Abzweig 50/40 45° mit entsprechendem Gumminippel ein und da kommt der Schlauch dann rein. Kein Problem.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Ja genau. Wenn du dann den Sifon selbst erstellst, kannste den ohne Schwierigkeiten in die Waagerechte montieren. Nein, natürlich mit DN 50. Vorher eben von 40 (Das weiße Rohr zur Wand) mittels Redu 50/40 erweitern. Nein …

@valdez65

Danke! Dann fahre ich bei Zeit wieder in den Baumarkt und besorge das Zeug. Bis dahin fällt mir aber bestimmt nochmal ne Frage ein! Danke für die Geduld soweit!

0 Hilfreich

Deine Antwort

Zum Antworten bitte anmelden oder kostenlos registrieren.
