Hallo,
wo finde ich eine Leistungskurve von Solarzellen in Abhänigkeit der Lichteinstrahlung?
(also Sonnenschein pur und mal ein bewölkter Tag)
Leistungskurve Solarzellen
Diese Frage stammt aus dem Jahr 2016. Weißt du es heute besser?
Aktuelle Antwort ergänzen5 Antworten
Hallo1
das ist das Diagramm Leistung/Einstrahlung, wird bei jeder Solarzelle in den technischen Daten stehen.
Eine sehr lineare Kurve(Gerade), weil das Verhältnis Einstrahlung zu Leistung linear ist.
Hohe Einstrahlung volle Ausbeute, halbe Einstrahlung halbe Leistung usw.
Hier ein Beispiel:
Suche Abb. 7.8 und darunter hat es eine kleine Tabelle welche Einstrahlung zu bestimmten Wettersituationen passt.
MfG
duck313
Hallo!
Seite 77 des von duck313 verlinkten Beitrags enthält das Gesuchte.
Für überschlägige Betrachtungen: Für jeden Standort findet man eine Angabe zu den Volllaststunden von Photovoltaik, z. B. 800 Stunden. Die Sonne liefert max. rund 1000 W/m². Multipliziert mit dem Wirkungsgrad der Photovoltaik (mono- oder polykristallin) kommt man auf 140…180 W/m² elektrischer Leistung. Diesen Wert multipliziert man mit der Fläche der Anlage sowie mit den Volllaststunden des Standorts und erhält die von der Anlage jährlich maximal erzeugte el. Arbeit in kWh. Das Ergebnis gilt für optimale Ausrichtung der Photovoltaikanlage. I. d. R. hat man aber kein der Sonne nachgeführtes System mit stets optimaler Ausrichtung, muss deshalb den Maximalwert mit einem Faktor <1 multiplizieren.
Gruß
Wolfgang
duck313 schrieb:zum Beitrag ↑Eine sehr lineare Kurve(Gerade),
Nö. Wenn das so wäre, bräuchte man kein Diagramm, dann reichte auch eine Zahl. So einfach ist es aber nunmal nicht. Wo ist das in Abbildung 7.8 denn eine Gerade?
Im übrigen unterschlägst Du, dass die Elektronik am Ausgang auch noch eine Kennlinie hat und keineswegs bei jeder Leistung den gleichen Wirkungsgrad rausholen kann. Aber das interessiert den Fragesteller wohl eh’ nicht.
gelöscht schrieb:zum Beitrag ↑Wo ist das in Abbildung 7.8 denn eine Gerade?

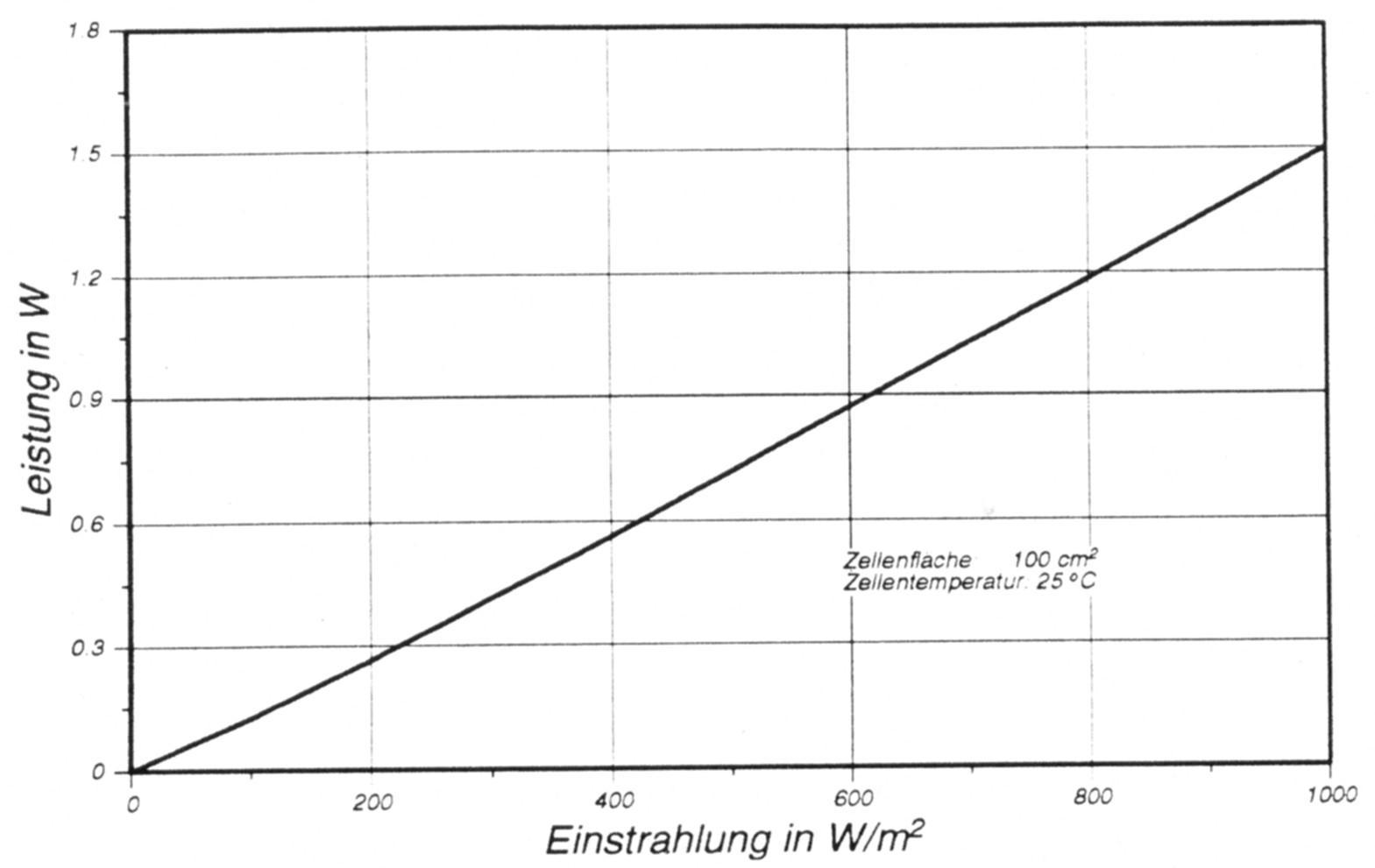

Falls wir tatsächlich über die selbe Grafik reden:
Das ist in sehr guter Näherung eine Gerade.
X_Strom schrieb:zum Beitrag ↑die selbe Grafik
Jupp.
X_Strom schrieb:zum Beitrag ↑in sehr guter Näherung eine Gerade.

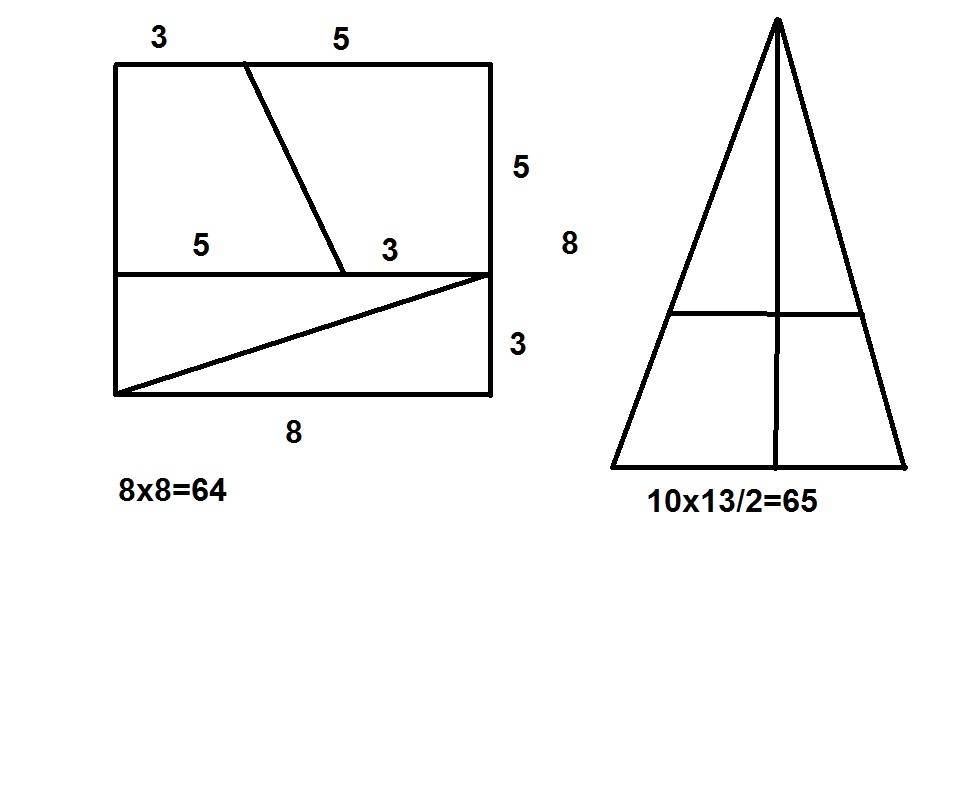

Finde ich nicht. Sonst könnte ich auch behaupten, dass 64 das gleiche ist wie 65:
