Frage 13. Februar 2018, 15:22 Uhr · 24 Antworten

Misch- Umschaltbatterie Grohe Explosionszeichnung ?

Hallo, eine ähnliche Frage war schon mal 2016, kann die damaligen Antworten aber bei mir nicht umsetzen:
Meinen ursprünglichen Monteur gibt es nicht mehr, der neue kommt mit der Demontage nicht klar.

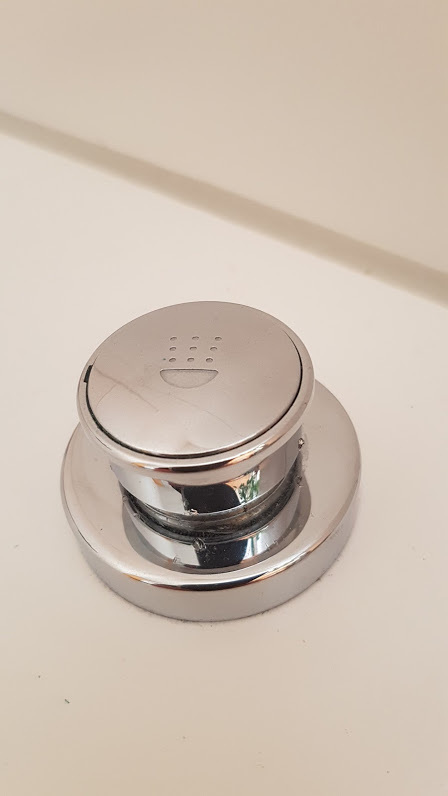

Wie kann ich das Teil - welches sich nicht mehr bewegen lässt - abbauen (um es wahrscheinlich entkalken zu müssen), ohne die komplette Wannenverkleidung (Fliesen) aufsägen zu müssen ??
Danke vorab für die Lösung.

Diese Frage stammt aus dem Jahr 2018. Weißt du es heute besser?

Aktuelle Antwort ergänzen

24 Antworten

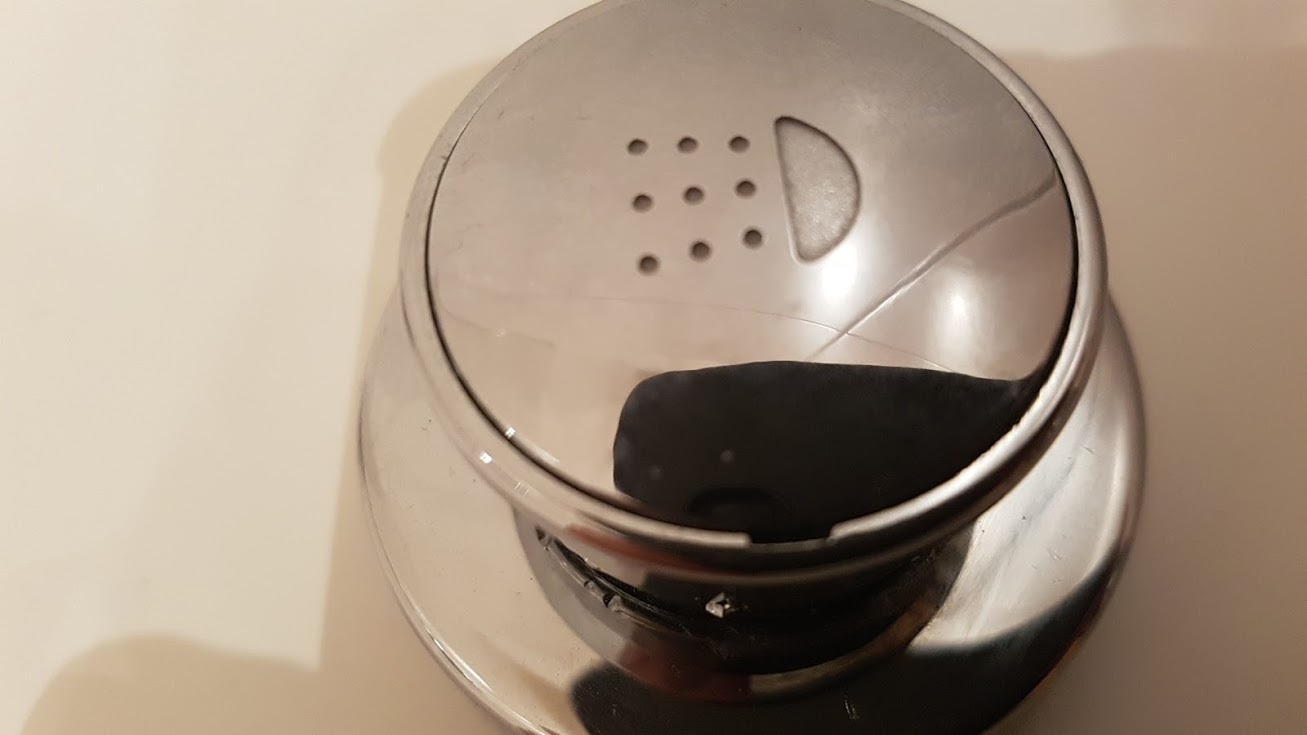

Na, ich seh ja von hier im Deckel den Spalt und die Kerbe um mit einem Hebelwerkzeug die Kappe zu entfernen.
Du nicht auch ? Oder der Monteur ?
Öffne die Kappe und schau was drunter ist.

Und wenn man die Bezeichnung der Batterie hätte kann man sich bei Grohe oder Ersatzteilhändlern die Ex-Zeichnungen raussuchen.
Aus denen kann man meist ersehen, aus welchen Einzelteilen es besteht und wie man es dann auch auseinander bauen kann.

MfG
duck313

0 Hilfreich

Hi.

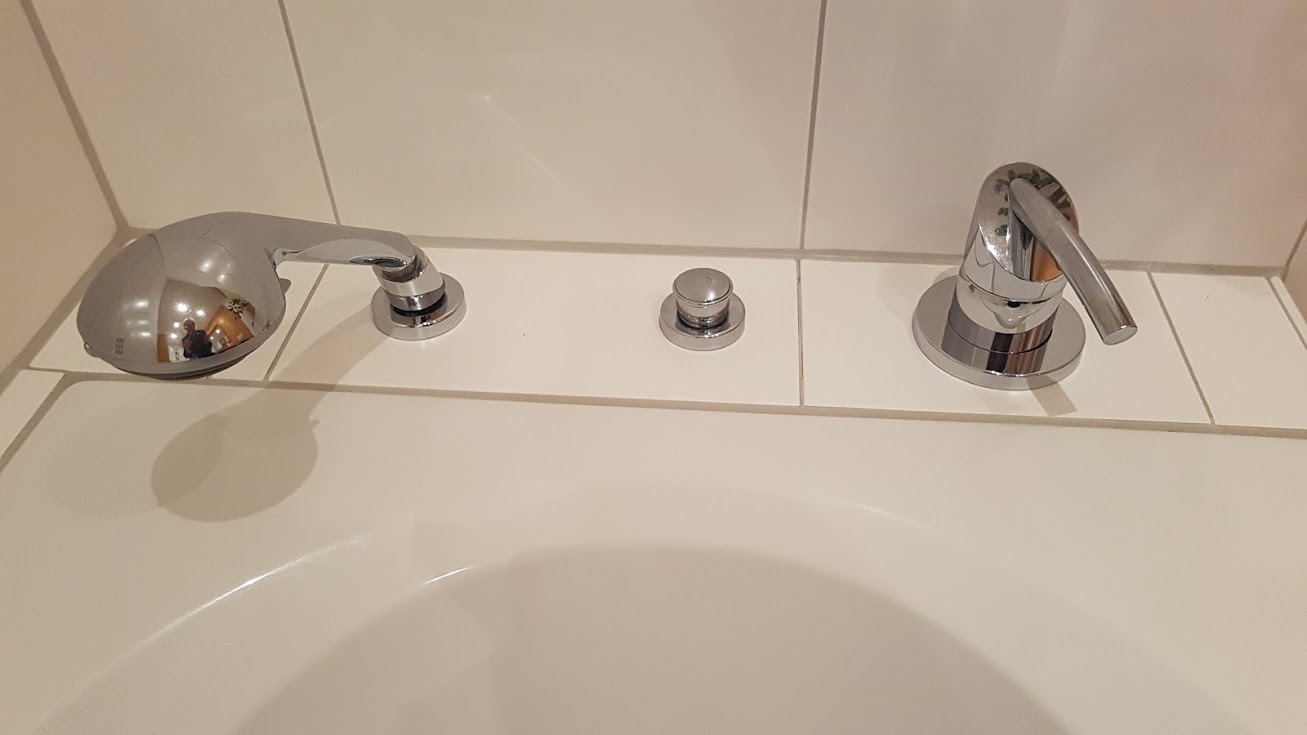

Ich würde auf eine 4 Loch Armatur der Serie „Veris“, o.ä. tippen.
Mach mal ein Foto von den anderen Teilen, dann kann man das Ding identifizieren und entsprechende Zeichnungen suchen.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Hi. Ich würde auf eine 4 Loch Armatur der Serie „Veris“, o.ä. tippen. Mach mal ein Foto von den anderen Teilen, dann kann man das Ding identifizieren und entsprechende Zeichnungen suchen.

Könnte Serie „Veris“ sein.

1620508.pdf

Abb. 4 zeigt den Umschlagknopf

Meine Güte, das „Ding“ ist kompliziert. Das stellt sich von Stellung „Schlauchbrause“ nach dem Abstellen des Wasser automatisch zurück in Stellung „Auslaufhahn“ !

MfG
duck313

2 Hilfreich
duck313 schrieb:zum Beitrag ↑

Das stellt sich von Stellung „Schlauchbrause“ nach dem Abstellen des Wasser automatisch zurück in Stellung „Auslaufhahn“ !

Das gibt’s doch nicht… Hexerei.. 😯

2 Hilfreich
duck313 schrieb:zum Beitrag ↑

automatisch zurück in Stellung „Auslaufhahn“

ganz ohne Elektronik
wie die billigste Baumarkt-Wannengarnitur

1 Hilfreich
Antwort auf duck313zum Beitrag ↑

Könnte Serie „Veris“ sein. 1620508.pdf Abb. 4 zeigt den Umschlagknopf Meine Güte, das „Ding“ ist kompliziert. Das stellt sich von Stellung „Schlauchbrause“ nach dem Abstellen des Wasser automatisch zurück in Stellung „Au …

Ganz am Ende der Grohe-Anleitung hat es noch die Zeichnungen 11- 14 !

14 zeigt den Umstellknopf.

2 Hilfreich
Antwort auf duck313zum Beitrag ↑

Könnte Serie „Veris“ sein. 1620508.pdf Abb. 4 zeigt den Umschlagknopf Meine Güte, das „Ding“ ist kompliziert. Das stellt sich von Stellung „Schlauchbrause“ nach dem Abstellen des Wasser automatisch zurück in Stellung „Au …

DANKE für die ausführliche Dokumentation - bisserl anders aber das wird das System sein, bedeutet das, dass damals erst die Armaturen eingebaut und dann die Fliesen draufgesetzt wurden ? was auch bedeuten würde, dass ich irgendwie von unten dran kommen muss - Fliesen seitlich auftrennen ???

0 Hilfreich
Bodenseehase schrieb:zum Beitrag ↑

was auch bedeuten würde, dass ich irgendwie von unten dran kommen muss - Fliesen seitlich auftrennen ???

Nein, natürlich nicht. Bei der Rohmontage wurden die Unterbauteile montiert. Dann wurde gefliest und abschließend erfolgte die Fertigmontage. Das bedeutet, das man zwingend den Umschalter ausbauen kann, ohne Fliesen zu beschädigen.
Auch wäre es möglich, das sich unter den Fliesen eine Metalplatte befindet. Diese könnte man incl. Fliesen anheben, wenn man das Silikon an allen Seiten aufschneidet. Ist aber nur spekulativ.
Ich schaue mal, welche Armatur das genau sein könnte.

1 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Nein, natürlich nicht. Bei der Rohmontage wurden die Unterbauteile montiert. Dann wurde gefliest und abschließend erfolgte die Fertigmontage. Das bedeutet, das man zwingend den Umschalter ausbauen kann, ohne Fliesen zu b …

Find ich klasse, dass ich so fundiertes feed back bekomme - bin nun zuversichtlich, dass ich / wir das gemeinsam in die Reihe bekommen - Gruß vom Bodensee

1 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

Find ich klasse, dass ich so fundiertes feed back bekomme - bin nun zuversichtlich, dass ich / wir das gemeinsam in die Reihe bekommen - Gruß vom Bodensee

Also die Serie „Veris“, wie von mir vermutet ist das nicht. Die Umstellung sieht sehr nach „Chiara“ aus. Allerdings passt da der Einhebelgriff nicht wirklich. Schon recht komisch.
Ich würde so vorgehen, wie @duck313 es schon beschrieben hat. Den oberen Deckel abheben. Darunter sollte eine Schraube (Schskannt, Schlitz, oder Kreutz zu sehen sein. Diese lösen und den Griff abziehen. Dann sollte eine Aufnahmen für einen Schlüssel sichtbar werden. Ggf. muss die auf den Fliesen aufliegende Rosette noch abgezogen, oder geschraubt werden.
Letztlich sind doch alle Umstellungen von Grohe recht ähnlich, sieht man mal von den uralt Modellen ab.

1 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Also die Serie „Veris“, wie von mir vermutet ist das nicht. Die Umstellung sieht sehr nach „Chiara“ aus. Allerdings passt da der Einhebelgriff nicht wirklich. Schon recht komisch. Ich würde so vorgehen, wie @duck313 es s …

I check it

0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

I check it

Mach das und gib dann laut. Interessiert mich jetzt auch. Ggf. mit einem Foto.

0 Hilfreich

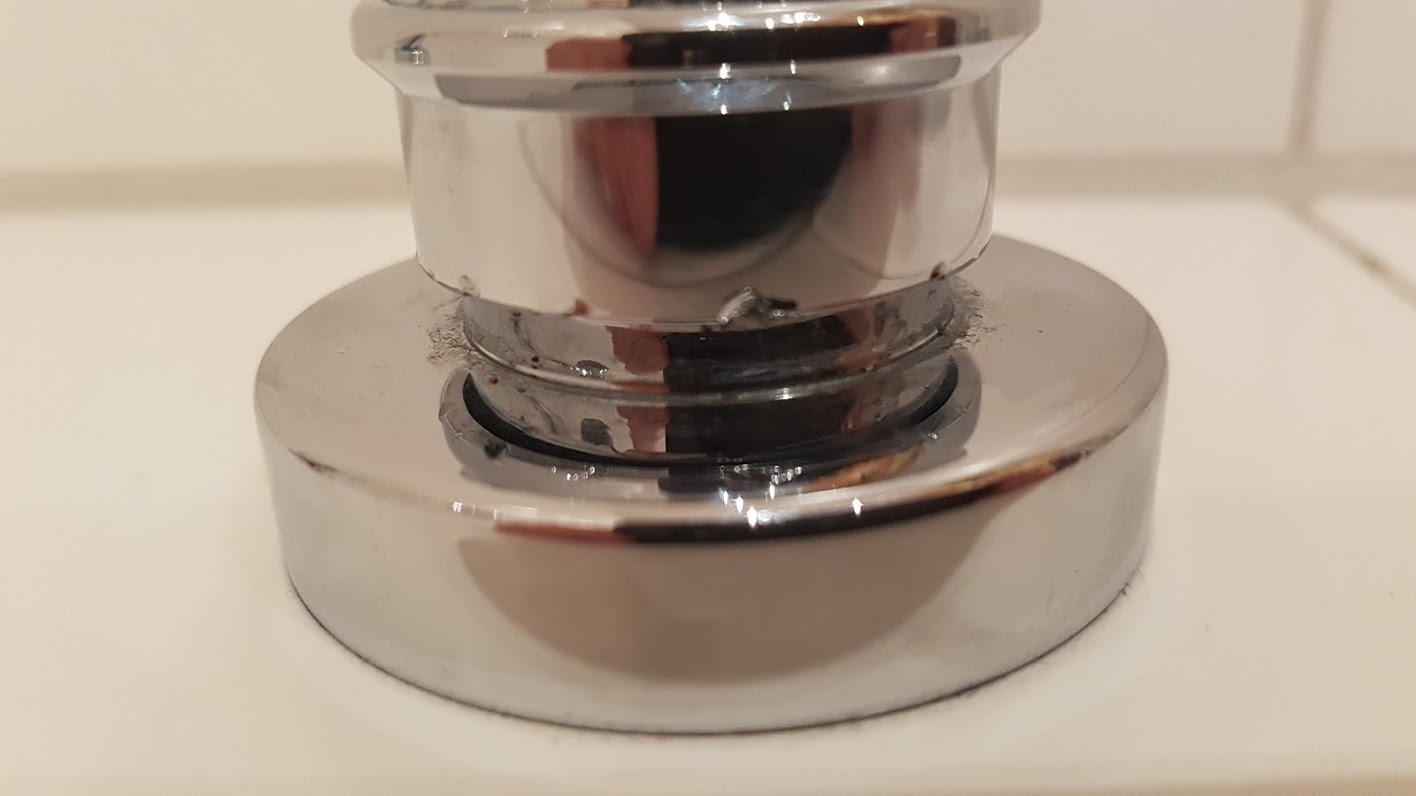

Nachdem ich frustig noch ein Bild machen wollte, hab ich auch endlich die kleine Kerbe entdeckt, und dabei festgestellt, dass der Monteur wohl mehrfach vergeblich versucht hatte (s. Einkerbungen) den Deckel abzuheben …

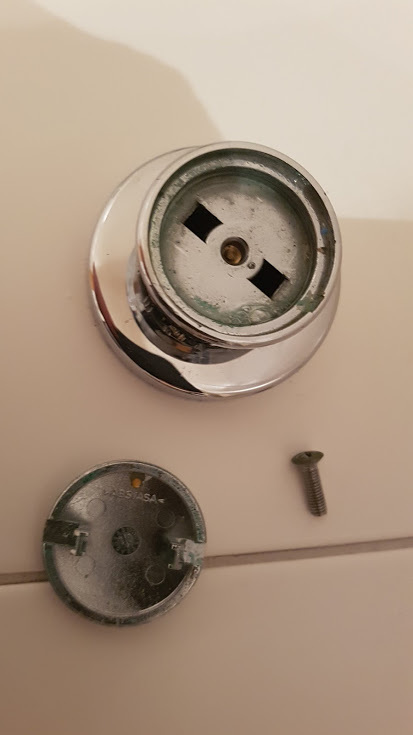

Ich bin zumindest weitergekommen, konnte

den Deckel abheben und die Schraube lösen, das Teil löst sich trotzdem nicht hochdrücken, hab jetzt erst mal Entkalker rein und werde es die Tage nochmal versuchen (heute erstmal längere Zahn-OP) - vielleicht habt Ihr ja derweil weitere Vorschläge …
0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

Nachdem ich frustig noch ein Bild machen wollte, hab ich auch endlich die kleine Kerbe entdeckt, und dabei festgestellt, dass der Monteur wohl mehrfach vergeblich versucht hatte (s. Einkerbungen) den Deckel abzuheben … I …

Das sieht doch schon gut aus. Jetzt muss der Griff abgehen. Versuchs nach einem guten Frühstück mal mit Kraft. Tipp: nicht von unten einseitig hebeln, damit verkantet man das Ganze nur. Schön gerade nach oben abziehen. Keine Angst, so schnell geht da nichts kaputt.

0 Hilfreich

So jetzt hab ich mich vom ZA einigermaßen erholt:
Die bescheuerte Kappe rührt sich auch mit Kraft direkt von oben keinen mm ???
Ist Euch mittlerweile etwas eingefallen ??? 😰

0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

So jetzt hab ich mich vom ZA einigermaßen erholt: Die bescheuerte Kappe rührt sich auch mit Kraft direkt von oben keinen mm ??? Ist Euch mittlerweile etwas eingefallen ??? 😰

Zwischen Knopf (der ist doch offenbar in hochgezogener Stellung ?) und der runden Rosette ist doch ein Abstand. Besorge 2 Holz- oder Plastikkeile, die man dort einschieben kann, einer links, einer recht.
Dann klopfst Du mit einem Hammer die Keile abwechseln mit leichten Schlägen weiter runter. Dabei entsteht eine Hebelwirkung nach oben, Knopf sollte abgehen.

M.E. nach muss es so gehen. Die Zentralschraube oben verbindet die Achse mit dem Knopf, was jetzt noch hemmt kann nicht so stark sein, das man es nicht überwinden könnte.

Sonst könntest Du das Foto ja auch mal einem Installateur zeigen oder an den Grohe-Kundendienst schicken mit der Bitte um eine Info, welche Serie und ob man Demontageskizzen schicken könnte.

Viel Erfolg.

1 Hilfreich

Danke erstmal - ich meine, dass der Knopf nicht in der oberen / gezogenen Stellung ist denn ansonsten wäre das ja dann die Dusch-Stellung ? und das ist sie nicht … ?

Gruß vom kalten und windigen Bodensee
Klaus

0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

Danke erstmal - ich meine, dass der Knopf nicht in der oberen / gezogenen Stellung ist denn ansonsten wäre das ja dann die Dusch-Stellung ? und das ist sie nicht … ? Gruß vom kalten und windigen Bodensee Klaus

Na gut, dann muss der Knopf also weiter angehoben werden, damit das Ventil umschaltet.
Hast Du mal in die 2 Löcher reingeleuchtet oder mit einem Werkzeug getastet, ob da was drin ist oder ob das mehr oder weniger alles hohl ist. Nur mittig die Achsen wo die Halteschraube drin ihr Gewinde hat.

Dort wo der Knopf verjüngt ist, da wo ich die Keile ansetzen wollte, ist da etwas besonderes ? Etwa eine beidseitige Abflachung um einen (größeren)Maulschlüssel anzusetzen ?

1 Hilfreich

Hab reingeleuchtet, sieht hohl aus, und bei der Verjüngung ist auch nichts ersichtlich … kommt immer was dazwischen … neben Erkältung ist jetzt die WC-Spülung ausgefallen - alles hinbekommen, beim Einbau bricht mir so ne Scheiß Nase ab …
Ich bleib dran und werde auf jeden Fall berichten …

0 Hilfreich

Falle von einer Erkältung in die andere - aber: habe einen Teilerfolg und konnte zumindest die Rosette mit viel ! Gewalt und großer Rohrzange rausdrehen. Jetzt müsste sich eigentlich mit dem unteren Teil etwas machen lassen, bewegt sich aber 0 !! ???


0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

Falle von einer Erkältung in die andere - aber: habe einen Teilerfolg und konnte zumindest die Rosette mit viel ! Gewalt und großer Rohrzange rausdrehen. Jetzt müsste sich eigentlich mit dem unteren Teil etwas machen las …

Bist du sicher, dass das wirklich eine Grohe Armatur ist? Ich mach den Job jetzt schon ein paar Jahre, aber eine solche Umstellung hab ich noch nie gesehen. Ist das wirklich eine Zugumstellung? Mir sieht das eher aus , als ob da was gedreht werden muss. (Aufgrund der Zahnung im oberen Bereich). Wie ließ sich das Teil denn früher bedien

1 Hilfreich

Ja man musste auch früher ziehen, da sich der Knopf ja auch beim Abbauen nur komplett drehen ließ und nach Abnahme der Kappe dann die Schraube sichtbar wurde, nach deren Abschrauben konnte dann auch erst die Rosette mit viel Gewalt abgedreht werden

0 Hilfreich
Antwort auf Bodenseehasezum Beitrag ↑

Ja man musste auch früher ziehen, da sich der Knopf ja auch beim Abbauen nur komplett drehen ließ und nach Abnahme der Kappe dann die Schraube sichtbar wurde, nach deren Abschrauben konnte dann auch erst die Rosette mit …

Ok. Der rote Ring, ist das Gummi o.ä., oder sollte das tatsächlich ein Gewinde sein? Auch sehr ungewöhnlich ist, das die Umstellung in Wasser liegt. Saug mal das Wasser mittels Tuch etc. da raus. Wird dann unten ein Sechskannt sichtbar?

1 Hilfreich

SORRY erstmal für die Entgegennahme vieler Ratschläge und meiner „Nichtreaktion“ - ist halt mal wieder einiges gelaufen.

Habe es mit Eurer Mithilfe geschafft, das Teil wieder gangbar zu machen:

  1. mit Schraubendreher erstmal viel Staub und Schutt rauszupulen um ein Gewinde richtig sichtbar zu machen

  2. mittels eines 17er (oder 19er) Kerzenschlüssels (heissen offiz. im Bauhaus anders …) und einer oben angesetzten großen Wasserrohrzange das Gewinde aufgedreht

  3. Viel Bio-Entkalker reingeschüttet und mehrmals vorsichtig heben und drehen versucht

  4. irgendwann ging es dann mal so dass ich alles wieder einbauen konnte

Wenn man nicht genau hinschaut sieht man auch die Kerben an der Armatur nicht - kann damit leben - vielleicht geh ich auch nochmal dran.

Jetzt klemmt erstmal die Grohe Duscharmatur / Thermostat - wenn mein Installateur noch länger mit der Umsetzung / Bestellung braucht geh ich da auch selbst dran. Dass man den Knopf rechts abziehen kann hab ich schon rausbekommen.

NOCHMAL VIELEN DANK für Eure hilfreichen Beiträge
Gruß vom Bodensee
Klaus
