Hallo, da meine Niederuckarmatur undicht ist wollte ich mir die Dichtungen einmal ansehen bevor ich eine neue kaufe.
Aber…wie wird diese zerlegt ? Kennst sich damit jemand aus ?

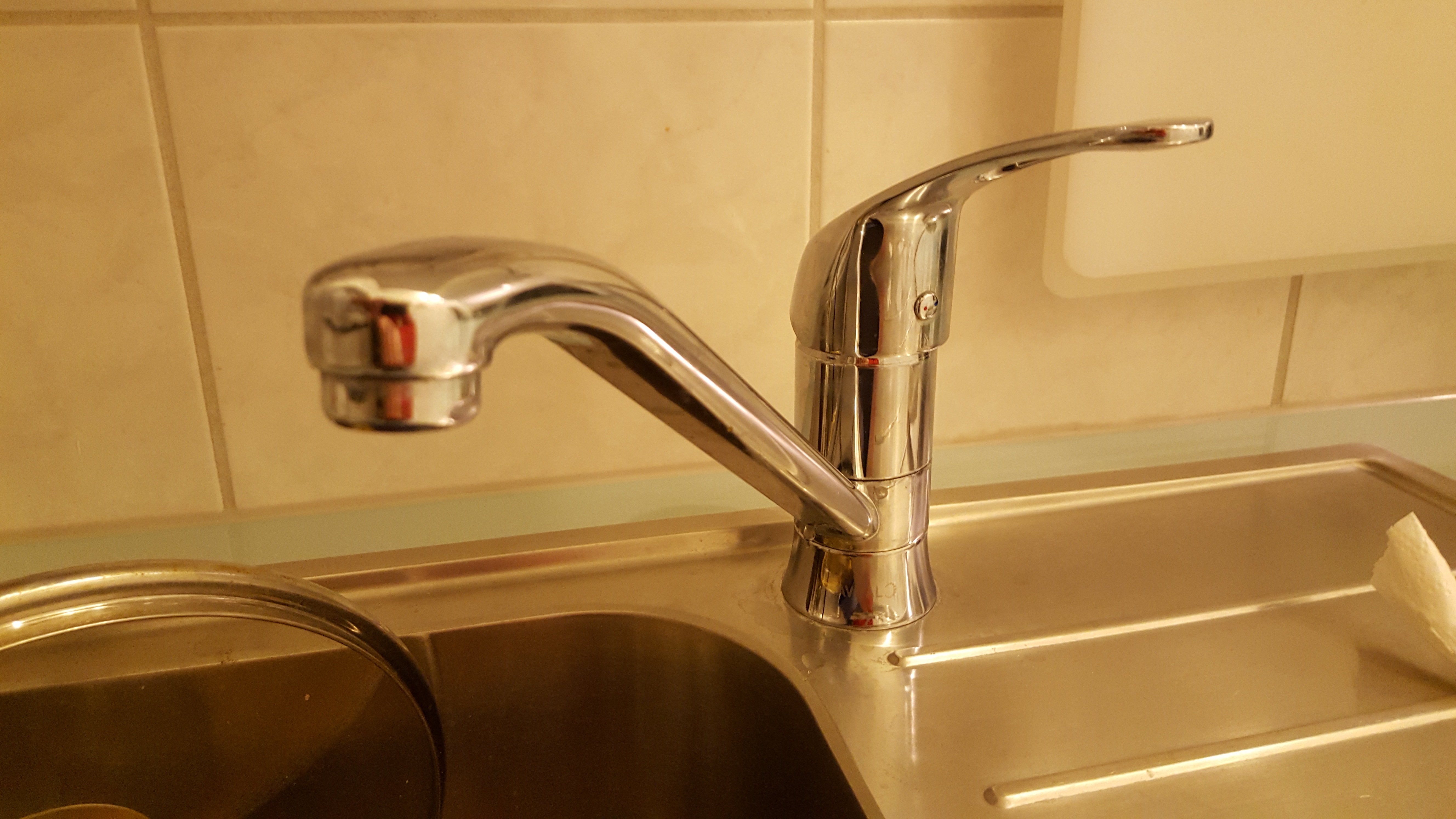

Die Marke ist Avital
Gruss Thorsten
Hallo, da meine Niederuckarmatur undicht ist wollte ich mir die Dichtungen einmal ansehen bevor ich eine neue kaufe.
Aber…wie wird diese zerlegt ? Kennst sich damit jemand aus ?
Die Marke ist Avital
Gruss Thorsten
Diese Frage stammt aus dem Jahr 2018. Weißt du es heute besser?
Aktuelle Antwort ergänzenHi.
Dichtungen wechseln? Eigentlich wechselt man die ganze Kartusche. Unter dem Griff ist ein kleiner verchr. Stopfen. Diesen entfernen. Dann siehst du eine Schraube (Inbus, oder schlitz) Diese lösen und den Griff nach oben abziehen.
Dann siehst du die Karusche, meist mit 2, oder 3 Schrauben befestigt. Diese lösen und die Kartusche entnehmen.
Hallo Wasser abstellen. Hebel hochziehen und darunter sitzt eine versenkte Schraube . Diese wird gelöst und der Hebel abgezogen. Darunter wird das Teil darunter abgeschraubt und die Kartusche entnommen . Diese wird gereinigt und mit Hahnfett eingefettet oder bei Defekt erneuert .
viele Grüße noro
Hallo,
nur zur Sicherheit - man weiß ja nicht, was du weißt:
Dass nach dem Zapfen heißen Wasser noch eine Zeit lang warmes Wasser heraustropft ist normal. Das kommt vom sich beim Nachheizen ausdehnendem Wasser.
Die wichtigste Frage wäre aber, wo tritt das Wasser denn aus -
Oben unter dem Handgriff ?
Oder unten am Armaturenkörper oder im Bereich wo der schwenkbare Auslauf ansetzt ?
MfG
duck313
_
Antwort auf X_Stromzum Beitrag ↑Hallo, nur zur Sicherheit - man weiß ja nicht, was du weißt: Dass nach dem Zapfen heißen Wasser noch eine Zeit lang warmes Wasser heraustropft ist normal. Das kommt vom sich beim Nachheizen ausdehnendem Wasser.
Danke für den Hinweis. Aber das Wasser tropft ja nicht aus dem Hahn vorne, sondern am Teil der auf der Spüle befestigt ist.
Viele Grüsse
Antwort auf duck313zum Beitrag ↑Die wichtigste Frage wäre aber, wo tritt das Wasser denn aus - Oben unter dem Handgriff ? Oder unten am Armaturenkörper oder im Bereich wo der schwenkbare Auslauf ansetzt ? MfG duck313 _
Hallo, das Wasser oder die Tropfen kommen aus dem Bereich des schwenkbaren Teil (drehbaren Teil)
Antwort auf musicsurferzum Beitrag ↑Hallo, das Wasser oder die Tropfen kommen aus dem Bereich des schwenkbaren Teil (drehbaren Teil)
Dann könnte das Problem immer noch die Kartusche sein. Allerdings wären dann auch die Dichtungen im Bereich des Schwenkauslaufs denkbar. Wie beschrieben, die Karusche ausbauen und den Auslauf nach oben abziehen. Alles reinigen und fetten. Natürlich gibt es auch Reparatursets, ob aber für diese Armatur… keine Ahnung.
Antwort auf valdez65zum Beitrag ↑Dann könnte das Problem immer noch die Kartusche sein. Allerdings wären dann auch die Dichtungen im Bereich des Schwenkauslaufs denkbar. Wie beschrieben, die Karusche ausbauen und den Auslauf nach oben abziehen. Alles re …
Hornbach (Baumarktkette) hat Armaturen und Ersatzteile von Avital im Programm.
Da Avital nicht unbedingt zu den Billigstanbietern gehört, kann sich eine Reparatur in Eigenleistung durchaus rechnen.
odo01 schrieb:zum Beitrag ↑kann sich eine Reparatur in Eigenleistung durchaus rechnen.
Unbestritten. Da aber Baumärkte jedweder Art nicht zu meinen Favoriten gehören, hab ich das eben offen gelassen.
valdez65 schrieb:zum Beitrag ↑Unbestritten. Da aber Baumärkte jedweder Art nicht zu meinen Favoriten gehören, hab ich das eben offen gelassen.
Ob der Fragestellung könnte man auch die handwerkliche Qualifikation des Fragestellers anzweifeln.
😃
Gemäss der Devise: Nur weil man im Baumarkt oder Internet als Endverbraucher fast alles zu kaufen kriegt, ist man noch lange nicht unbedingt in der Lage (und manchmal DARF man es nicht einmal) die Sachen auch selber zu monteren.
Antwort auf valdez65zum Beitrag ↑Hi. Dichtungen wechseln? Eigentlich wechselt man die ganze Kartusche. Unter dem Griff ist ein kleiner verchr. Stopfen. Diesen entfernen. Dann siehst du eine Schraube (Inbus, oder schlitz) Diese lösen und den Griff nach o …
Wie bekomme ich denn den Griff ab ?
Ich will jetzt nicht rohe Gewalt anwenden, denn das wäre bestimmt nicht gut:)
Antwort auf norozum Beitrag ↑Hallo Wasser abstellen. Hebel hochziehen und darunter sitzt eine versenkte Schraube . Diese wird gelöst und der Hebel abgezogen. Darunter wird das Teil darunter abgeschraubt und die Kartusche entnommen . Diese wird gerei …
Hebel hochziehen ?
Das habe ich versucht, bekomme den Hebel aber nicht gelöst
Antwort auf odo01zum Beitrag ↑Ob der Fragestellung könnte man auch die handwerkliche Qualifikation des Fragestellers anzweifeln. 😃 Gemäss der Devise: Nur weil man im Baumarkt oder Internet als Endverbraucher fast alles zu kaufen kriegt, ist man noch …
Super Antwort;))
Ich traue mir das ja schon zu, aber es scheitert am Hebel lösen oder nach oben abziehen oder entfernen.
Ich kann den zB hochstellen als ob ich Wasser laufen lassen möchte, aber wirklich gelöst bekomme ich den gerade nicht

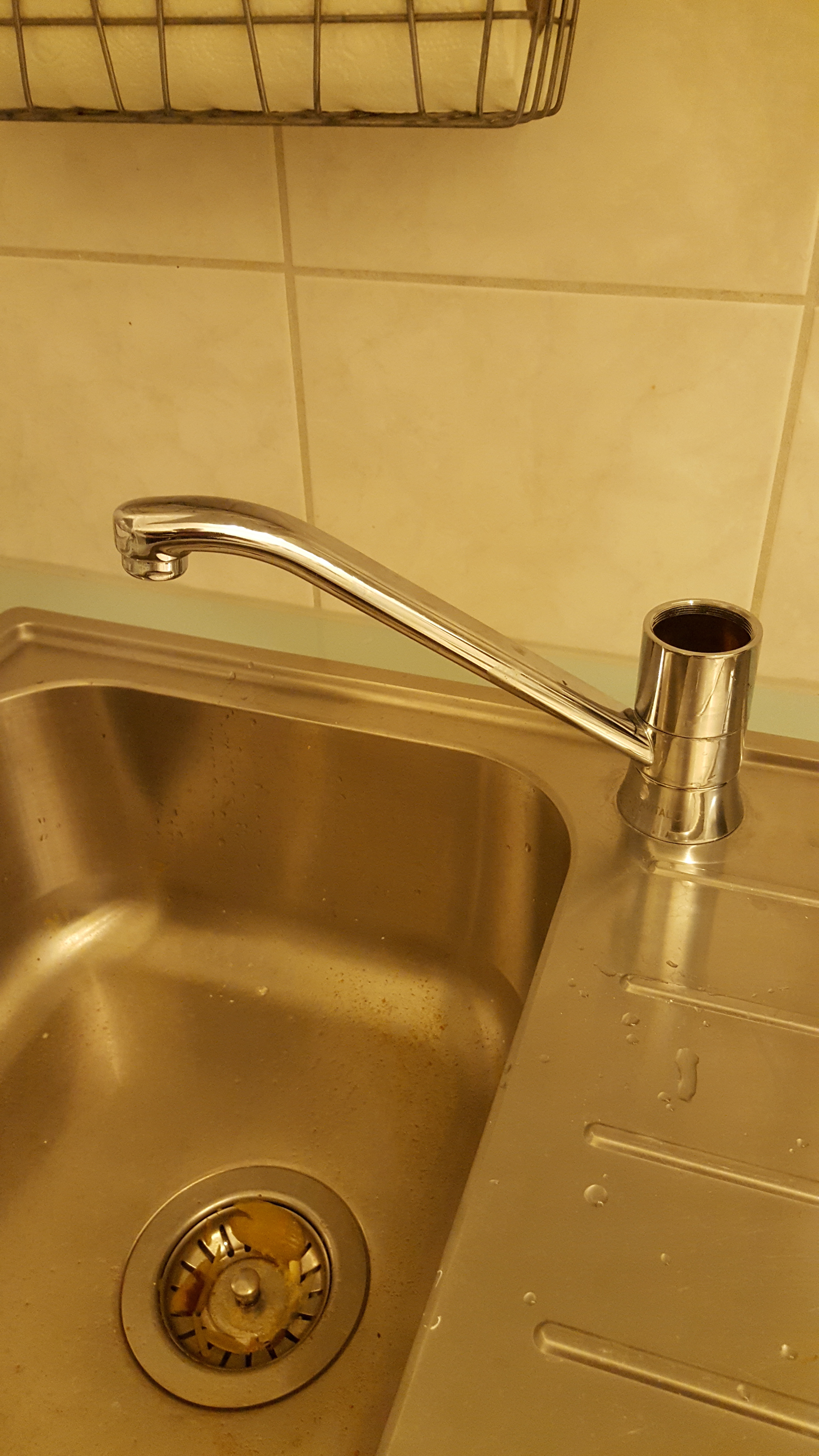

Hallo, dank euch bin ich schon weitergekommen.
Die blaue Kartusche ist raus, aber das Unterteil, was an den beiden Übergängen undicht ist, ist noch komplett. Bisher hatte ich auch noch keine Dichtung…
Muss man das noch weiter auseinanderbauen ? Habe bisher keine Möglichkeit gefunden…
Antwort auf musicsurferzum Beitrag ↑Wie bekomme ich denn den Griff ab ? Ich will jetzt nicht rohe Gewalt anwenden, denn das wäre bestimmt nicht gut:)
Hat doch geklappt…siehe den Beitrag weiter unten
Antwort auf musicsurferzum Beitrag ↑Hebel hochziehen ? Das habe ich versucht, bekomme den Hebel aber nicht gelöst
Hat doch geklappt…siehe den Beitrag weiter unten…
Antwort auf musicsurferzum Beitrag ↑Super Antwort;)) Ich traue mir das ja schon zu, aber es scheitert am Hebel lösen oder nach oben abziehen oder entfernen. Ich kann den zB hochstellen als ob ich Wasser laufen lassen möchte, aber wirklich gelöst bekomme ic …
Hat doch geklappt…siehe den Beitrag weiter unten…
musicsurfer schrieb:zum Beitrag ↑…
Die blaue Kartusche ist raus, aber das Unterteil, was an den beiden Übergängen undicht ist, ist noch komplett. Bisher hatte ich auch noch keine Dichtung…
Muss man das noch weiter auseinanderbauen ?
Natürlich.
Habe bisher keine Möglichkeit gefunden…
Da ist Kreativität gefragt.
Das Teil über dem Schwenkarm muss runter.
Abschrauben, runterziehen, Bajonett… ist alles denkbar und möglich.
Da darf man auch nicht zu zaghaft sein und kräftige Hände sind von Vorteil.
Mit der Zange da ran zu gehen ist kontraindiziert.
Ein Gurtschlüssel (Ölfilterschlüssel) mit Gummiunterlage könnte das Problem sprichwörtlich lösen. Das sind die kreativen Sachen, die einem in der Ausbildung keiner beibringt. 😃
Dann erst kann man den Schwenkarm abziehen und mit neuen O-Ringen versehen.
Dafür dann die passenden neuen O-Ringe zu finden kann evtl. noch „lustig“ werden.
Antwort auf odo01zum Beitrag ↑Natürlich. Habe bisher keine Möglichkeit gefunden… Da ist Kreativität gefragt. Das Teil über dem Schwenkarm muss runter. Abschrauben, runterziehen, Bajonett… ist alles denkbar und möglich. Da darf man auch nicht zu zagha …
Alles probiert und es tut sich nichts.
Es sieht so aus das man den Hahn scheinbar abbauen muss und dann von unten den Rest auseinanderbauen kann.
Aber in der jetzigen Form keine Chance das man da irgendwas bewegt oder nach oben lösen kann
musicsurfer schrieb:zum Beitrag ↑Es sieht so aus das man den Hahn scheinbar abbauen muss und dann von unten den Rest auseinanderbauen kann.
Das wäre auch sehr wahrscheinlich und gerade bei preiswerten Armaturen üblich.
Ganz unten am Armaturenfuß, dort wo es auf der Spüle aufsitzt, ist ein etwas verbreiteret Ring. Der ist ein Mutter !
Man muss also tatsächlich alles abbauen, dann kann man diesen Ring abschrauben (ohne Werkzeug, evtl. einen leicht feuchten Lappen als Griff nutzen).
Ist der Ring ab, kann man das Schwenkteil mit den Dichtringen nach oben (Kartuschenseite) rausziehen.
Achtung ist hat beidseitig noch 2 Gleitringe aus Kunststoff, die die Metallreibung verhindern, die fallen leicht raus.
Die eigentliche Dichtung gegen das Wasser sind (meist) 2 dicke schwarze O-Ringe aus Gummi.
Problem : sie müssen ganz exakt passen, weder zu klein noch zu groß in Durchmesser und Dicke.
Ideal als Ersatzteil vom Hersteller. Sonst nach Vorlage des Musters bei einem Installateur oder im Fachhandel (Techn. Bedarf ).
Bestelle zu den Ringen (falls nicht mitgeliefert) eine Minitube spezielles Fett für Trinkwasseranlagen ! Nichts anderes.
Ringe damit leicht (!) einfetten.
Auch beim Tausch der Kartusche die unten am Boden liegenden festen Dichtringe ganz leicht einfetten damit.
MfG
duck313
Antwort auf duck313zum Beitrag ↑Das wäre auch sehr wahrscheinlich und gerade bei preiswerten Armaturen üblich. Ganz unten am Armaturenfuß, dort wo es auf der Spüle aufsitzt, ist ein etwas verbreiteret Ring. Der ist ein Mutter ! Man muss also tatsächlic …
Nachtrag.
Deine Armatur heißt übrigens Avital, Modell Arlau, Nr. 5521331 (ND-Ausführung !)
Frage beim Hersteller nach, ob es diese Dichtringe gibt. Ich hab sie nicht gefunden. Anscheinend ist hier der Service nicht vorgesehen. Kartusche ja, die verschleißt schneller.
Bei Neupreis dieser Armatur von 67 € wäre das auch nicht ganz verwunderlich. Denn wer sollte den Service machen ? Handwerker steht in keinem Verhältnis zum Neupreis, zumal man ja alle Vorbereitungen so treffen muss wie beim Kompletttausch.
Und leider kann man nicht sicher abschätzen ob nicht die Kartusche doch auch für das Tropfen am Schwenkauslauf verantwortlich ist.
Ein Anzeichen wäre meist wenn es beim Öffnen des Hahns deutlich mehr tropft als bei geschlossenem Hahn. Das spräche für Schwenkauslaufdichtungen.
Hallo duck313, erstmal vielen Dank für deine super Tips und Hilfe 😄
Also ich bin mittlerweile der Meinung das es dir Kartusche sein muss.
Es tropft nur wenn heisses Wasser läuft. Und es ist ja auch kein richtiges Tropfen, sondern es drücken sich oberhalb des Schenkarms immer 3-4-5 Tropfen rauss.
Nachdem ist die Kartsuceh einmal durchgepustet hatte und mehrfach enu eingesetzt hatte wurde das Tropfen nach dem Zusammenbau auch weniger.
Kann man als Versuch auch so eine Kartusche von Amazon verwenden ? Meine Kartusche ist auf jeden Fall eine 40er Kartusche
Link zu Amazon
Antwort auf musicsurferzum Beitrag ↑Hallo duck313, erstmal vielen Dank für deine super Tips und Hilfe 😄 Also ich bin mittlerweile der Meinung das es dir Kartusche sein muss. Es tropft nur wenn heisses Wasser läuft. Und es ist ja auch kein richtiges Tropfe …
Wenn Deine Kartusche auch genau (!!!) so aussieht( Seitenansicht, unten mit den Löchern und Führungszapfen(Abstand) und mit den Maßen der kleinen Skizze übereinstimmt, dann kann man sie m.E. nach verwenden.
Da Avital die Eigenmarke von Hornbach Baumärkten ist, bekommt man auch dort die Ersatzteile, Kartuschen mögen sogar lagermäßig im Markt hängen.
prüfe auch den Boden in der Armatur, dort wo die Kartusche aufliegen soll auf anhaftende Verkalkung oder ähnl. Das muss man so gut es geht vorher entfernen.
Die Dichtlippen um die Wassereintrittslöcher im Kartuschenboden können nicht viel an Unebenheit ausgleichen, das muss ganz flach und eben sein, damit es dort gut dichtet.
Und wie gesagt, diese Silikonlippen ganz leicht mit Armaturenfett einfetten.
Antwort auf duck313zum Beitrag ↑Wenn Deine Kartusche auch genau (!!!) so aussieht( Seitenansicht, unten mit den Löchern und Führungszapfen(Abstand) und mit den Maßen der kleinen Skizze übereinstimmt, dann kann man sie m.E. nach verwenden. Da Avital die …
Da Avital die Eigenmarke von Hornbach Baumärkten ist, bekommt man auch
dort die Ersatzteile, Kartuschen mögen sogar lagermäßig im Markt hängen.
Laut Hornbach liegen die preislich von 15-20 Euro und haben bei Bestellung im Markt ca. 3 Wochen Liferzeit. Online bekommst du sie von Hornbach innerhalb einer Woche.
Lagermäßig haben die diese nicht da.
Ich werde mal meine Kartusche ansehen und nachmessen.
Mittlerweile glaube ich aber das eine neue Armatur das Sicherste ist 😄
Auch bei mir saß der Schwenkhebel fest. Mit folgendem Trick bekam ich in lose:
Ein passendes Holzstück (ca. 6 cm) neben dem Armaturenboden aufsetzen und mit einem großen Schraubendreher abwechselnd von beiden Seiten langsam hochhebeln.
