Frage 19. März 2016 · 32 Antworten

Herd anschließen

Hallo,

mein Mitbewohner und ich wollten heute einen neuen Herd anschließen. Mein Mitbewohner hat einen Meister in ElektroTechnik aber alte Kabelkodierungen haben die wohl nicht gelernt. Stromprüfer haben wir auch in der Firma vergessen. Der Elektriker hier im Dorf meinte nur der Vermieter soll neue Kabel verlegen ansonsten kann er auch nicht helfen. Der nächste Elektriker der infrage kommt nimmt mit anfahrt grob 250 euro. Jetzt stehen wir da. Mein Mitbewohner durchforstet fleißig seine Bücher und ist nur noch verwirrter. Wir orientieren uns daran wie der alte herd angeschlossen war. Unser Vorhaben ist es weiterhin grün/gelb an rot an zu schließen. Blau an blau . Phase 1 anschließen Phase 2 anschließen und mit Phase 3 Brücken und das Kabel von Phase 3 blind hängen lassen. So war es wohl jetzt auch angeschlossen.

Angehangen ist ein Bild

Diese Frage stammt aus dem Jahr 2016. Weißt du es heute besser?

Aktuelle Antwort ergänzen

32 Antworten

Wenn das hier kein Trollposting ist: Hört auf euren Dorfelektriker und lasst es ihn machen.

Wenn ihr ganz viel Glück habt, fliegt bei eurer Konstruktion im bestmöglichen Fall nur die Sicherung raus. Ein tödlicher Stromschlag oder ein Brand sind mindestens genauso wahrscheinlich. Und den Meisterbrief kann dein Mitbewohner wieder in den Kaugummiautomaten zurückfummeln, aus dem er ihn gezogen hat…

0 Hilfreich
Antwort auf Gruenblattzum Beitrag ↑

Wenn das hier kein Trollposting ist: Hört auf euren Dorfelektriker und lasst es ihn machen. Wenn ihr ganz viel Glück habt, fliegt bei eurer Konstruktion im bestmöglichen Fall nur die Sicherung raus. Ein tödlicher Stromsc …

Mmh der alte Herd war genauso angeschlossen. Also war der jetzt 3 Jahre vom vorbesitzer übernommen, verkehrt angeschlossen ?

0 Hilfreich
Antwort auf stefane1103zum Beitrag ↑

Mmh der alte Herd war genauso angeschlossen. Also war der jetzt 3 Jahre vom vorbesitzer übernommen, verkehrt angeschlossen ?

Ja, verkehrt.
Lasst es einen Elektriker machen.
Alles andere ist in hohem Maße lebensgefährlich und nicht unbedingt nur für euch zwei.

2 Hilfreich
Antwort auf stefane1103zum Beitrag ↑

Mmh der alte Herd war genauso angeschlossen. Also war der jetzt 3 Jahre vom vorbesitzer übernommen, verkehrt angeschlossen ?

Hallo,

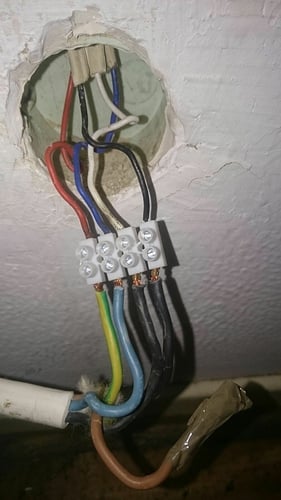

Also das Foto zeigt, was ihr bis jetzt gebastelt habt. Die Lüsterklemme ist ganz neu.

Um etwas zu den Farben sagen zu können, müsste man das Erstellungsjahr und die Region wissen.

Aber auch dann ist man nicht sicher, ob da schon mal jemand ohne Fachwissen gebastelt hat!
Es geht also nicht, ohne die Spannungen zu messen!

Die nächste Frage ist, wie das abgesichert ist und ob das auch zum neunen Herd passt?

Und brandgefährlich, das meine ich wortwörtlich, wird es, wenn kein Drehstrom vorhanden ist, also die beiden Phasen am selben Aussenleiter angeklemmt sind! Dann wird der Neutralleiter anfangen zu leuchten, bis die Bude brennt.

Allerding müsste jeder mit elektrotechnischen Grundkenntnissen, auch in euren Fall, wissen wie er sich helfen kann!

MfG Peter(TOO)

2 Hilfreich

die Farben kann man leicht zuordnen Kabelfarben ⚡Stromkabel Farben alt (INFOS) 🔎
Bei Starkstromanschlüssen waren früher: L1 schwarz, L2 rot, L3 blau und der PE (PEN damals) war grau.

Das Problem ist aber dass der Herd 5 Adern hat, in der Wand aber nur 4.

hört auf den Tip von @Peter_TOO

0 Hilfreich
stefane1103 schrieb:zum Beitrag ↑

Mein Mitbewohner hat einen Meister in ElektroTechnik aber alte Kabelkodierungen haben die wohl nicht gelernt. Stromprüfer haben wir auch in der Firma vergessen.

Absolut lächerlich und völlig unglaubwürdig.
Und die Lüsterklemme ist fehl am Platz und wirklich „meisterlich“ angeschlossen.

0 Hilfreich
Antwort auf OBMzum Beitrag ↑

die Farben kann man leicht zuordnen Kabelfarben ⚡Stromkabel Farben alt (INFOS) 🔎 Bei Starkstromanschlüssen waren früher: L1 schwarz, L2 rot, L3 blau und der PE (PEN damals) war grau. Das Problem ist aber dass der Herd …

Mojn, es gab auch, dass der PE auf rot gelegt wurde. Da war Hindenburg noch Präsident.

0 Hilfreich

Das sieht alles sehr Merkwürdig aus, nachdem wie der alte Herd (Bild) angeschlossen war, ist das noch schlimmer, hier müsste ja Rot=Erde; Blau=Nulleiter; Schwarz und Weis=Phase??? Ohne Messgerät und Fachwissen werdet Ihr da nicht weiter kommen! Also auch von mir,

Finger weg!

0 Hilfreich
Antwort auf Tokei_ihtozum Beitrag ↑

Mojn, es gab auch, dass der PE auf rot gelegt wurde. Da war Hindenburg noch Präsident.

Nein!
Rot war noch lange danach bis in die 1950er oder Anfang der 1960 Jahre als Schutzleiter gebräuchlich.

0 Hilfreich

Hallo!

stefane1103 schrieb:zum Beitrag ↑

Mein Mitbewohner hat einen Meister in ElektroTechnik

Eine Herdanschlussdose mit Zugentlastung gibt es nicht, Isolierung mit Paketband, aus den Lüsterklemmen guckt die blanke Litze und Aderenthülsen gibt’s natürlich auch nicht. Dein Mitbewohner hat bestenfalls den Plan, irgendwann eine Lehre als Elektriker zu beginnen, aber von einem Meisterbrief ist er mindestens ein halbes Jahrzehnt entfernt, hat von Elektrotechnik und handwerklich irgend akzeptabler Ausführung nicht die Spur einer Ahnung.

Wie womöglich Bastler den alten Herd angeschlossen hatten, spielt keine Rolle. Auf Farben darf man sich nicht verlassen. Ohne Messung geht nichts. Zudem muss man sehen, ob Kabelquerschnitte ausreichen, ob es sich überhaupt um einen 3-Phasen-Anschluss handelt und welche Schutzeinrichtungen vorhanden sind.

Tue Dir selbst den Gefallen und beauftrage den Dorfelektriker! Wenn er den Herd nur nach Verlegung eines neuen Kabels anschließen will, wird er genau wissen, warum. Er will nämlich vermeiden, haften zu müssen, wenn jemand tot umfällt oder die Hütte abfackelt.

Gruß
Wolfgang

0 Hilfreich

Das ist Pfusch und eines Meister unwürdig.
Zunächst gehört eine Herdanschlussdose hin.

Das mit dem „vergessenen Messgerät“ ist fatal.
Dann muss man sich eben eins besorgen.
Damit kann man sehr schnell feststellen, welche Adern wie beschaltet sind.

Auch lässt sich der Herd für den Betrieb an 2 Phasen umkonfigurieren.

Allerdings scheint mir die Zuleitung einen sehr geringen Leitungsquerschnitt zu haben.
Das würde auch die Weigerung des Dorfelektrikes, die Sache anzufassen, erklären.

  • Womöglich hat der die selber vor 30 Jahren installiert. LOL -

Es bleibt tatsächlich nur, den Vermieter in die Pflicht zu nehmen und diesen auf den unbrauchbaren Herdanschluss als erheblichen Mangel an der Mietsache anzusprechen.

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Nein! Rot war noch lange danach bis in die 1950er oder Anfang der 1960 Jahre als Schutzleiter gebräuchlich.

Das Stilmittel der völligen Übertreibung ist dir aber schon bekannt?

Paul von Hindenburg starb 1934, und ich glaube eher nicht, dass man damals überhaupt schon durchweg Hausinstallationen mit Schutzleitersystemen hatte.

0 Hilfreich

Der anschluss ist ein witz
finger weg also

0 Hilfreich

Hi
Nochmal als Hintergrund. So wie es auf dm Bild zu sehen ist wurde der alte Herd vorher vom Elektriker angeschlossen!!! So war der alte Herd abgeschlossen. Darum schauen wir in Büchern nach warum z.b. rot auf PE gesteckt ist. Kennt keiner von uns.Muss dann ja eine sehr alte Variante sein. Aber gemessen wurde es ansonsten hätte ja der Herd nicht sechs Jahre auf dem Buckel?

0 Hilfreich
Hilfreichste Antwort

Hallo Tokel,

Tokei_ihto schrieb:zum Beitrag ↑

Paul von Hindenburg starb 1934, und ich glaube eher nicht, dass man damals überhaupt schon durchweg Hausinstallationen mit Schutzleitersystemen hatte.

Dein Glaube spielt nur eine Rolle, wenn der Herd unter Spannung stand …

Früher hatte man einen PEN, also klassische Nullung.

Das Problem mit den Farben, kommt daher, dass diese von den lokalen EVUs vorgeschrieben wurden und eben nicht wirklich einheitlich waren. Deshalb muss man Ort und Erstellungsjahr wissen!
Im ehemaligen Osten, war bei euch Rot als PEN noch länger in Gebrauch. Wobei man in der DDR oft einfach nehmen musste, was vorhanden war. Da ist dann alles möglich, inkl. Gelb/Grün als Phase 😦

Hier in Basel war bis Hindeburgs Tot auch noch Rot für den PEN. Später wurde dann CH-Einheitlich Gelb, erst für den PEN und dann für N, verwendet. Seit etwa 25 Jahren ist der N hier Hellblau. Das normale Blau wurde vorher als, meist geschaltete, Phase verwendet.
Allerdings war beim Erdkabel des Hausanschlusses, Rot für den PEN, noch in den 70er Jahren üblich. Aber da hat ein normaler Elektriker nichts zu suchen!

Tja, und praktisch weiss man nie, ob da nicht einer was verbastelt hat!!
Sich auf Drahtfarben zu verlassen, ist das Gefährlichste was man tun kann!

MfG Peter(TOO)

3 Hilfreich
stefane1103 schrieb:zum Beitrag ↑

Unser Vorhaben ist es weiterhin grün/gelb an rot an zu schließen. Blau an blau . Phase 1 anschließen Phase 2 anschließen und mit Phase 3 Brücken und das Kabel von Phase 3 blind hängen lassen. So war es wohl jetzt auch angeschlossen.

das Geld für den Elektriker ausgeben oder eigene Wohnung aufgebn!

klingt wie eine Dirty Talk Geschichte nach 0815 ohne Herdanschlusdose up

  • du hast kein Rechte selbst den Herdanzuschließen -
    der Schaden, bringt nur die mögliche Freiheitsstrafe

jetzt wird ich mir 1 Herzchen verdienen Spruch der was auch immer zum Guten wendet
hehe stefane1103,
wenn du dich in der Zwickmühle befindest, und du glaubst alles hat sich gegen dich verschwört und du meinst, nichts zu können gib auf!

0 Hilfreich

So. Haben Messgerät vom Hausmeister besorgt. Mit ihm zusammen durch gemessen und eine Herdanschluss Dose angebracht. Rot ist PE blau N und L 1 und L 2. An der Dose war direkt ein Brücke um das L3 Kabel anzuschließen. Läuft alles. Ubrigens. Die Konstruktion mit den Lüsterklemmen war vom Fachmann, der dafür damals rund 150 Euro genommen hat 🙂

0 Hilfreich

Ein Herd wird mit Starkstrom angeschlossen, wenn Ihr keine Ahnung davon habt, solltet Ihr die Finger davon lassen. Das gillt auch aus versicherungstechnischen Gründen.

0 Hilfreich

Allein nach Sicht der Dinge ist die Zuleitung viel zu schwach.
Finger weg von der Installation. Das muss ein Fachmann machen, sonst könnt Ihr Euch mal ganz leicht die Bude abfackeln.

0 Hilfreich
Antwort auf Wolfgang_Dreyerzum Beitrag ↑

Hallo! Eine Herdanschlussdose mit Zugentlastung gibt es nicht, Isolierung mit Paketband, aus den Lüsterklemmen guckt die blanke Litze und Aderenthülsen gibt’s natürlich auch nicht. Dein Mitbewohner hat bestenfalls den Pl …

Zumindest Aderendhülsen sind auf dem Bild aber zu sehen…

0 Hilfreich
Antwort auf stefane1103zum Beitrag ↑

So. Haben Messgerät vom Hausmeister besorgt. Mit ihm zusammen durch gemessen und eine Herdanschluss Dose angebracht. Rot ist PE blau N und L 1 und L 2. An der Dose war direkt ein Brücke um das L3 Kabel anzuschließen. Läu …

Welche Spannung liegt zwischen L1 und L2?

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Welche Spannung liegt zwischen L1 und L2?

Zwischen L1 L2 zeigt der 390V zwischen n und L1/L2 230/221 V. Meinte eben der Hausmeister.

0 Hilfreich
stefane1103 schrieb:zum Beitrag ↑

Läuft alles.

Typisch,
fuer den Laien scheint dies das Ziel. Ist es aber nicht.
Ziel muss sein, dass in zehn Jahren nichts abbrennt.
Und das kleine Kind vom Besuch nicht „an Strom“ gelangt.
Ob es unter diesen Bedingungen funktioniert, steht bestenfalls an dritter Stelle.

0 Hilfreich
Antwort auf stefane1103zum Beitrag ↑

Zwischen L1 L2 zeigt der 390V zwischen n und L1/L2 230/221 V. Meinte eben der Hausmeister.

Hallo!

Dann ist er jedenfalls in soweit richtig angeschlossen.
Aber eben nur auf 2 Phasen. Es hat also auch nur 2 Sicherungen „Herd“ ?

Am Klemmenbrett des Herdes musste man die dritte Phase (im Herdkabel Braun) mit einer Brücke mit auf L 1 oder auf L 2 legen, sonst geht 1 Platte nicht.

Grundsätzlich kann man einen Herd so betreiben ( bei 16 A Sicherungen ca. 7.400 W max.)

Das es einen so starken Spannungsunterschied bei der Messung N gegen Phasen gibt ist merkwürdig !
230 und 221 V ?
Ich würde da nochmals nachprüfen. Da ist etwas unnormal.

Und sehr wichtig wäre auch wenn man Rot/Grün-Gelb gegen N und Rot/Grün-Gelb gegen Phasen messen würde um sicherzustellen, der Schutzleiter ist auch angeschlossen und wirksam !

MfG
duck313

0 Hilfreich
X_Strom Moderation

Eine Frage:

stefane1103 schrieb:zum Beitrag ↑

So. Haben Messgerät vom Hausmeister besorgt. Mit ihm zusammen durch gemessen und eine Herdanschluss Dose angebracht. Rot ist PE blau N und L 1 und L 2.

Wie wurden N und PE identifiziert?

Zur Info:
Bei vieradrigen Leitungen hätte ICH einen PEN erwartet.
Der hätte dann GRAU sein sollen.
Rot hätte ich als Außenleiter angenommen.

Ich nehme aber an, dass die Verteilung mal erneuert wurde und dann in Unkenntnis der alten (uralten) Farbzuordnung - bzw. durch den Einbau eines FI auch für den Herd - kein PEN mehr, sondern PE und N auf die alte Leitung gelegt wurde.
Dadurch fehlt einem ein Außenleiter.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

Und sehr wichtig wäre auch wenn man Rot/Grün-Gelb gegen N und Rot/Grün-Gelb gegen Phasen messen würde um sicherzustellen, der Schutzleiter ist auch angeschlossen und wirksam !

wa …?

0 Hilfreich
Antwort auf Friedrichzum Beitrag ↑

wa …?

Lies noch mal in Ruhe und melde Dich dann nochmal.

Du bist nicht vom Fach ?

Nur ein Tipp: Wie stellt man sicher, das der Schutzleiter auch angeschlossen ist ( wirksam ist !) und nicht irgendwo unterwegs vom Verteiler bis zur Herddose unterbrochen ist ?

0 Hilfreich
X_Strom Moderation
stefane1103 schrieb:zum Beitrag ↑

dafür damals rund 150 Euro genommen hat

Ach so.

Mein Rekord waren 80€, dafür wechselte ich aber auch die 20A Leitungsschutzschalter gegen 16A, Teile der Verdahtung in der Verteilung und die marode Herdanschlussdose.

EIn reiner Herdanschluss für 150€ ist absolut unrealistischer Wucher.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

Du bist nicht vom Fach ?

Beachte das ist kein Spiel diese Frage
als Elektro Fachmann würde ich nie einem Laien so einen Tipp zum Herdanschließen geben!

0 Hilfreich
stefane1103 schrieb:zum Beitrag ↑

Zwischen L1 L2 zeigt der 390V zwischen n und L1/L2 230/221 V. Meinte eben der Hausmeister.

OK, dann passt das wenigstens mit dem Neutralleiter!
Hätte man da was um 0V gemessen, wäre der Neutralleiter mit dem doppelten Strom überlastet gewesen.

Durch die Phasenverschiebung bei Drehstrom addieren sich die Ströme geometrisch. Den grössten Strom im Neutralleiter hat man dann, wenn nur eine Phase belastet ist, wobei dann beide Ströme gleich gross sind. In allen anderen Fällen, also 2-3 Phasen belastet, wird der Strom im Neutralleiter kleiner. Deshalb kann man Drähte mit dem selben Querschnitt verwenden.

Hat man keinen Drehstrom, fliesst im Neutralleiter die arithmetische Summe der Ströme, der Neutralleiter muss den doppelten Querschnitt haben.

MfG Peter(TOO)

0 Hilfreich

Hallo Duck313,

duck313 schrieb:zum Beitrag ↑

Das es einen so starken Spannungsunterschied bei der Messung N gegen Phasen gibt ist merkwürdig !230 und 221 V ? Ich würde da nochmals nachprüfen. Da ist etwas unnormal.

Jetzt müsste man noch die Werte gegen L3 haben.

Dann müsste man ob der Sternpunkt verschoben oder ein Spannungsabfall auf L2 vorhanden ist.

MfG Peter(TOO)

0 Hilfreich
Sweetstar schrieb:zum Beitrag ↑

Ein Herd wird mit Starkstrom angeschlossen, wenn Ihr keine Ahnung davon habt, solltet Ihr die Finger davon lassen. Das gillt auch aus versicherungstechnischen Gründen.

Versicherungstechnisch ist es ziemlich egal, wer Unsinn mit der Elektrik verzapft.
Das machen sogar Elektriker oft genug.

Als offensichlich Unkundiger sollte man mit Ratschlägen zurückhaltender sein:

Ein Herd muss durchaus nicht mit „Starkstrom“ - du meinst vermutlich Drehstrom mit 3 Phasen - angeschlossen werden.
Dafür gibt es in den E-Herden regelmäsig Kodierbrücken um den mit 2 Phasen und sogar nur einer einzigen Phase zu betreiben.

0 Hilfreich
