Hallo

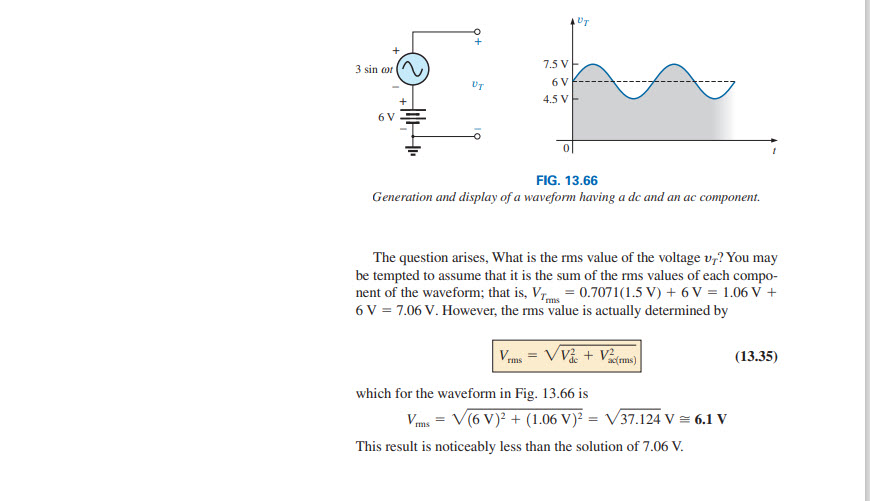

Nach dem math. Ausdruck der Sinuswelle muss der Spitzen-Tal-Wert 6 V betragen. Der Zeichnung nach ist dieser Wert aber 3 V. Warum?
Danke
Hi!
Da hat sich tatsächlich ein Fehler in dem Buch eingeschlichen. Natürlich oszilliert die Spannung zwischen +3V und +9V.
Der Effektivwert des AC-Anteils ist folglich auch 3V/sqrt(2)=2,12V, und der RMS-Wert 6,36V
