Frage 9. August 2017, 10:03 Uhr · 26 Antworten

Ausdehnung Stickstoff zur Auslegung Gasdruckstoßdämpfer

Ein Gasdruckstoßdämpfer ist mit Stickstoff gefüllt, so dass ein definierter Druck im Dämpfer existiert. Der Dämpfer hält einen klappbaren Deckel oben.
Bei 20° C funktioniert der Dämpfer wunderbar.
Bei 0° C jedoch drückt der Dämpfer den Deckel herunter.
Idee: Bei 0° C (im Winter) einen Dämpfer mit höherem Druck verwenden.
Frage: Um wieviel % muß der Druck erhöht werden?
(Am Rande interessiert mich auch, wie so etwas berechnet wird)

Diese Frage stammt aus dem Jahr 2017. Weißt du es heute besser?

Aktuelle Antwort ergänzen

26 Antworten

Wie kommt es denn, dass Gasdruckstoßdämpfer standardmäßig für den Temperaturberiech -20°C bis + 80 °C ausgelegt sind ?

heißt, sie leisten dort ihre angegebene Stellkraft .

Entweder ist er falsch ausgelegt (dann würde er aber auch bei 20°C nicht korrekt funktionieren) oder er ist schlicht defekt.

MfG
duck313

0 Hilfreich

Wie „es kommt, dass Gasdruckstoßdämpfer standardmäßig für den Temperaturberiech -20°C bis + 80 °C ausgelegt sind“, weiß ich nicht.
Das ist auch eine pauschale Aussage und muß längst nicht auf jeden Dämpfer zutreffen. Auf meinen jedenfalls nicht.
Davon abgesehen finde ich es netter eine Antwort zu erhalten als eine Gegenfrage.

0 Hilfreich
baui schrieb:zum Beitrag ↑

Gasdruckstoßdämpfer

wie ist denn der Temperaturbereich, für den der Dämpfer ausgelegt ist und für welches Gewicht?

baui schrieb:zum Beitrag ↑

0° C jedoch drückt der Dämpfer den Deckel herunter

Das würde ja bedeuten, dass da ein Unterdruck herrscht. Das kann ich nicht glauben.

0 Hilfreich
baui schrieb:zum Beitrag ↑

(Am Rande interessiert mich auch, wie so etwas berechnet wird)

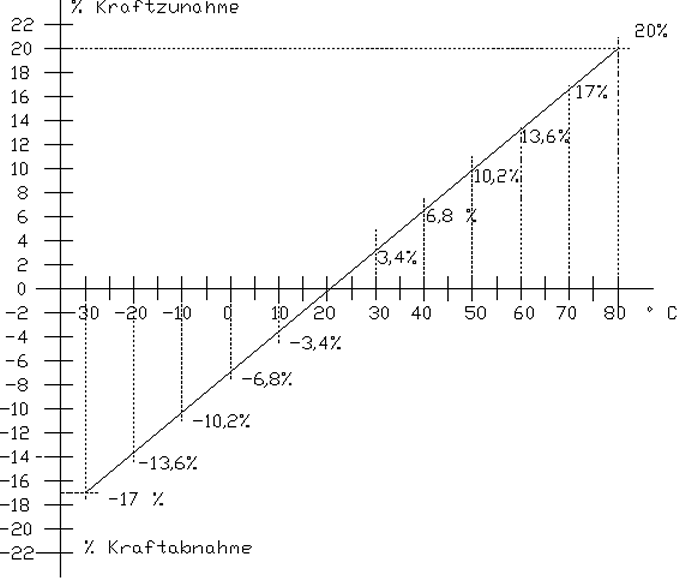

Die Nennkraft ist die Kraft bei voll ausgefahrener Stange und 20°C.
Bei -10°C hast du nur 10% weniger Kraft, das ist kein großer Unterschied.
Wenn für das Offenhalten einer Klappe 150N nötig sind, baut man halt einen 170N Dämpfer ein.
Der funktioniert dann auch bei -18°C noch so gerade eben.
Und die 20N, die er bei 20°C „zu stark“ ist, entsprechen ja gerade mal der Gewichtskraft von 2kg. Das ist für einen Menschen keine allzu große Kraft.

Dein Dämpfer ist schlichtweg defekt.
Erhöhe den Druck in ihm um etwa 11%, dann entspricht seine -10°C Kraft der jetzigen 20°C Kraft.

0 Hilfreich
baui schrieb:zum Beitrag ↑

(Am Rande interessiert mich auch, wie so etwas berechnet wird)

Berechnen kann man das z.B. mit der sog. allgemeinen Gasgleichung (siehe dort). Genau genommen muß man dazu Stickstoff, um den es sich hier handelt, als ideales Gas angesehen werden.
Angenommen der gasgefüllte Stoßdämpfer hat ein inneres Gasvolumen von 1 Liter bei 1013 mbar und 20 °C, so verringert sich das Gasvolumen bei gleichbleibendem Druck und 0°C auf 0,93 Liter.
Da der Kolben ja beweglich ist, kann man mit Hilfe der tatsächlich vorliegenden Dimensionen, diese Volumenänderung in Wegänderung umrechnen.

baui schrieb:zum Beitrag ↑

Bei 20° C funktioniert der Dämpfer wunderbar.Bei 0° C jedoch drückt der Dämpfer den Deckel herunter.

Der Dämpfer müßte eigentlich den Deckel herunter ziehen. Wie viele mm sind das denn?

0 Hilfreich

Danke für die Antworten. Prima.
Allerdings habe ich jetzt einmal +11%.
Und ein weiteres Mal +7,5% (von 0,93 auf 1 Liter).
Was nehme ich nun? Was ist richtig?

Ich versuche mal ein Foto der Dämpfer-Situation einzustellen.

0 Hilfreich

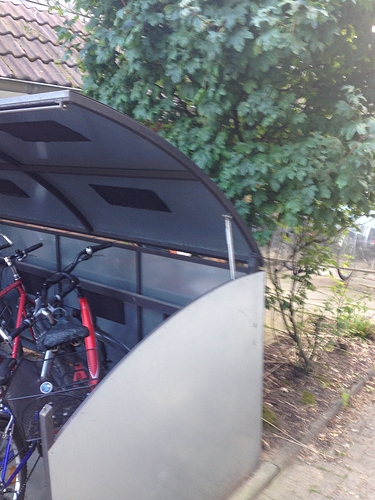

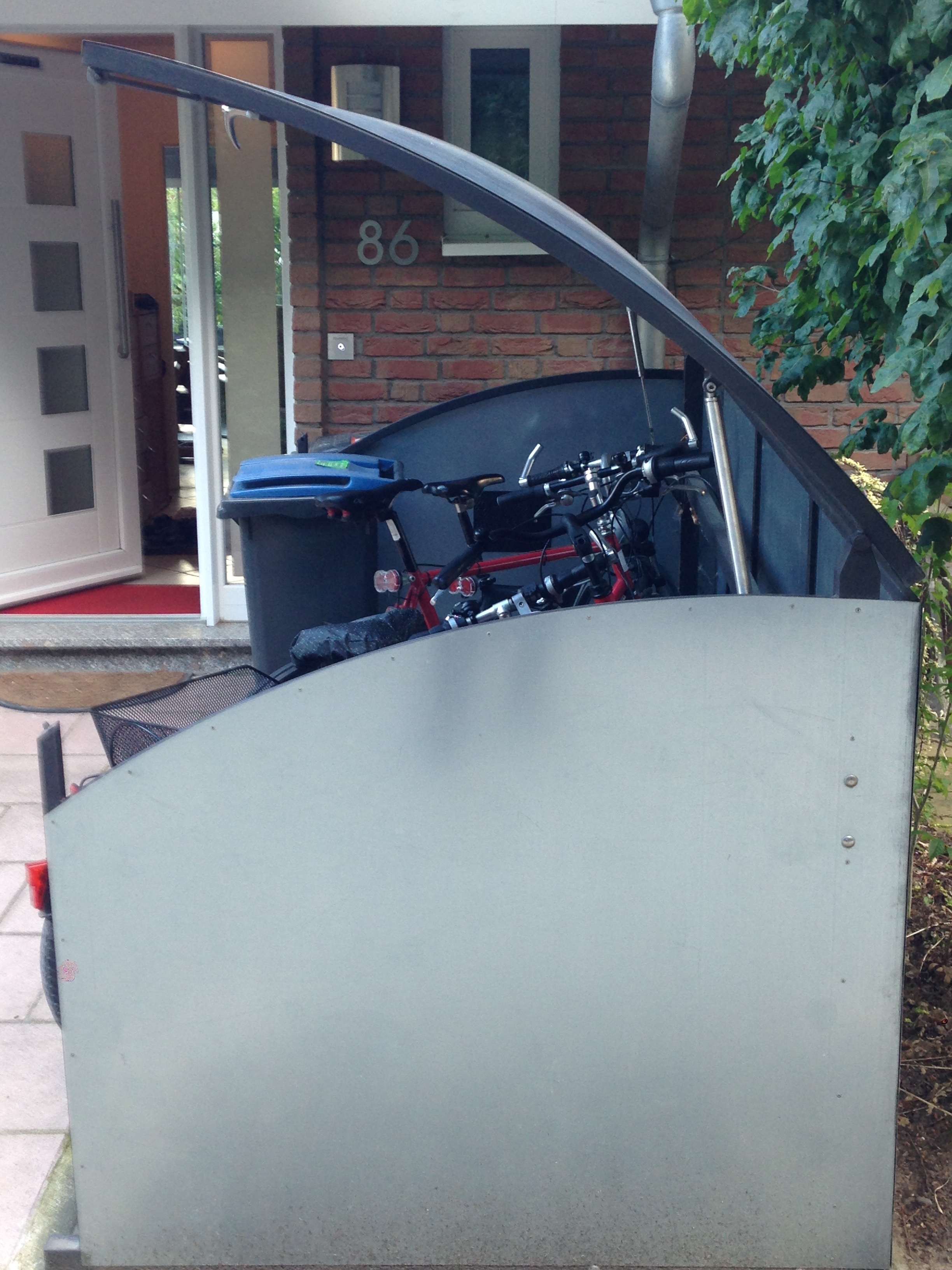

So, hier die Bilder.

0 Hilfreich
baui schrieb:zum Beitrag ↑

So, hier die Bilder.

Na, sehr schöne Bilder. Wahrscheinlich bei 20 °C aufgenommen. Wo sind denn die mit Umgebungstemperatur 0°C?

1 Hilfreich

"@hucklebeeri

Lustiger Beitrag. Wo soll ich denn jetzt 0°C Bilder herbekommen? Stell dir vor, der Deckel wäre nur noch etwa 3/4 offen; dann hast du 0°.
Die Bilder sind gedacht, damit man eine Vorstellung von der Situation bekommt. Daß man z.B. die Dimension seht oder die Anlenkung des Dämpfers.

0 Hilfreich
baui schrieb:zum Beitrag ↑

Die Bilder sind gedacht, damit man eine Vorstellung von der Situation bekommt.

Von der Situation im Winter?
Deine Beschreibung aus dem UP: „Bei 0 °C jedoch drückt der Dämpfer den Deckel herunter“ ist schon vollkommen falsch! Wenn überhaupt zieht der Dämpfer den Deckel herunter.

baui schrieb:zum Beitrag ↑

Wo soll ich denn jetzt 0°C Bilder herbekommen?

Das ist uns doch gleichgültig. Du stellst die Frage nach dem 0 °C Zustand. Ohne einen Beweis deiner Behauptung ist hier jede Diskussion reine Unterhaltung.

0 Hilfreich
gelöscht schrieb:zum Beitrag ↑

Wenn überhaupt zieht der Dämpfer den Deckel herunter.

Ist es nicht eher so, dass dafür die Schwerkraft arbeitet? Und der „Dämpfer“, den man im allgemeinen wohl eher ‚Gasdruckfeder‘ nennen würde, mangels Füllung (kleine Undichtigkeit im Laufe der Zeit) das HEBEN des Deckels bei Kälte nicht mehr schafft und ausgetauscht werden muss?

gelöscht schrieb:zum Beitrag ↑

Beweis deiner Behauptung

Seit wann muss man sein Problem hier ‚beweisen‘? Ist das neuerdings Teil der AGB? Habe ich was verpasst?

Btw., man kann übrigens auch einfach die Finger stillhalten, wenn man nichts zu sagen hat.
Gruß
anf

0 Hilfreich

Richtig wäre wohl, daß der Deckel (mit Hilfe der Schwerkraft) die Gasdruckfeder zusamendrückt (oder auch nicht).
Die Feder soll den Deckel in aufgeklapptem Zustand oben halten. Das tut sie bei aktuellen Temperaturen. Wenn es jedoch kalt wird, sinkt der Deckel auf etwa Brusthöhe herab und wird oben nicht mehr gehalten. Das war letzten Winter auch so. Und jetzt geht es. Daher möchte ich eine Undichtigkeit ausschließen.

0 Hilfreich
baui schrieb:zum Beitrag ↑

Daher möchte ich eine Undichtigkeit ausschließen.

Ah so. Und was man Dir hier vorgerechnet und erklärt hat ist alles Unsinn oder was?

Dann bring mal Deine Erklärung des Phänomens. Ich bin gespannt. Vielleicht bekommt das Gas im Winter eine Erkältung? Oder es verschimmelt?

Oder hast Du uns verschwiegen, dass es noch nie funktioniert hat im Winter?
Gruß
anf

1 Hilfreich
Antwort auf Anonym_d3529018e12azum Beitrag ↑

Ah so. Und was man Dir hier vorgerechnet und erklärt hat ist alles Unsinn oder was? Dann bring mal Deine Erklärung des Phänomens. Ich bin gespannt. Vielleicht bekommt das Gas im Winter eine Erkältung? Oder es verschimmel …

anf

Was soll das bitte? Warum so agressiv?

Ich habe kein Wort von „Unsinn“ geschrieben. Das warst du.

Und ich habe auch nichts verschwiegen, sondern ich schrieb, daß es bei 0°C nicht funktioniert, daß der Deckel den Dämpfer herunterdrückt.

Und falls du es nicht weißt, Stoffe dehnen sich mit zunehmender Temperatur aus und ziehen sich mit abnehmender Temperatur zusammen. Bei einer Gasdruckfeder ändert sich somit auch der Druck.

Und die Berechnungen habe ich mitnichten angezweifelt. Allerdings gibt es oben 2 Berechnungen mit unterschiedlichen Ergebnissen. Eigentlich kann nur eine davon richtig sein, oder?

So, jetzt kannst du gerne eine konstruktive Antwort geben. Sofern das nicht möglich ist, bitte ich darum den Raum anderen Experten zur Verfügung zu stellen. Dankeschön.

0 Hilfreich
gelöscht schrieb:zum Beitrag ↑

Seit wann muss man sein Problem hier ‚beweisen‘?

Wenn du gestern ein UFO gesehen haben willst, brauchst du das nicht zu beweisen. Das nehme ich dir sofort ab.
Beherzige wenigstens deinen eigenen Rat vom 10.08. 11:51 und: " .. bring mal Deine Erklärung des Phänomens."

0 Hilfreich
gelöscht schrieb:zum Beitrag ↑

bring mal Deine Erklärung des Phänomens.

Lern lesen:

gelöscht schrieb:zum Beitrag ↑

Ist es nicht eher so, dass dafür die Schwerkraft arbeitet? Und der „Dämpfer“, den man im allgemeinen wohl eher ‚Gasdruckfeder‘ nennen würde, mangels Füllung (kleine Undichtigkeit im Laufe der Zeit) das HEBEN des Deckels bei Kälte nicht mehr schafft und ausgetauscht werden muss?

Dass du an Ufos glaubst und die Dinger Dir nicht eine Sekunde aus dem Kopf gehen ist mir klar, Herr Dämpfer-für-schwebende-Deckel.

0 Hilfreich

Hallo baui,

versuche doch jetzt, bei etwa „20 °C“ Umgebungstemperatur, den

baui schrieb:zum Beitrag ↑

Deckel auf etwa Brusthöhe herab

zu ziehen. Vielleicht ist die Vorrichtung austariert und hält den Deckel in dieser Lage, relativ unabhängig von der jeweiligen Temperatur.

0 Hilfreich
Antwort auf Anonym_79dc336e8e3azum Beitrag ↑

Hallo baui, versuche doch jetzt, bei etwa „20 °C“ Umgebungstemperatur, den zu ziehen. Vielleicht ist die Vorrichtung austariert und hält den Deckel in dieser Lage, relativ unabhängig von der jeweiligen Temperatur.

Nein das geht nicht. Die Feder drückt den Deckel grundsätzlich ganz auf.
Das macht auch Sinn, damit man sein Radl herausholen kann, ohne sich zu bücken.
D.h. die Basislage oder Ziellage des Deckels lautet voll geöffnet. Tatsächlich funktioniert dies nur bei 20° C. Bei niedrigen Temperaturen wird Vollöffnung nicht mehr erreicht.

0 Hilfreich
baui schrieb:zum Beitrag ↑

Und falls du es nicht weißt, Stoffe dehnen sich mit zunehmender Temperatur aus und ziehen sich mit abnehmender Temperatur zusammen. Bei einer Gasdruckfeder ändert sich somit auch der Druck.

Und um wie viel ? Genauer, wie wenig ?
Und hat das der Hersteller nicht bedacht ? Hat der nicht die Hubkraft so ausgelegt, das sie auch bei - 20 Grad erbracht werden kann und noch ein Puffer von einigen Kilo( Schneehaube auf Deckel) hat ?

Hat es nie funktioniert im Winter ?

na also, Dämpfer defekt !

1 Hilfreich
Antwort auf duck313zum Beitrag ↑

Und um wie viel ? Genauer, wie wenig ? Und hat das der Hersteller nicht bedacht ? Hat der nicht die Hubkraft so ausgelegt, das sie auch bei - 20 Grad erbracht werden kann und noch ein Puffer von einigen Kilo( Schneehaube …

Wieviel, wiewenig? Wenn ich das wüßte, würde ich hier nicht fragen.

Was der Hersteller sich gedacht hat, entzieht sich meiner Kenntnis.

Und wenn es im Winter nicht funktioniert, ist also der Dämpfer defekt, ja? Das ist die einzige Möglichkeit? Und das kann man so einfach und schnell aus der Ferne erkennen?

Solange das nicht stichhaltig begründet ist, ist das nicht mehr als eine Behauptung.

Ich weiß gar nicht, was diese Anfeindungen hier sollen. Ist das nicht eine Ratgeber-Community, wo Experten einfachen Menschen helfen?

0 Hilfreich
Antwort auf bauizum Beitrag ↑

Wieviel, wiewenig? Wenn ich das wüßte, würde ich hier nicht fragen. Was der Hersteller sich gedacht hat, entzieht sich meiner Kenntnis. Und wenn es im Winter nicht funktioniert, ist also der Dämpfer defekt, ja? Das ist d …

Hallo!

Ja, so einfach ist das.
Ging das im Winter noch nie so leichtgängig und so hoch angehoben wie im Sommer ? Das hast Du ja leider noch nicht beantwortet.

du hast doch aus der hier gezeigten (Temperatur/kraft-Kurve gesehen, wie gering diese Temperaturabhängigkeit ist. Max. 20 % bei den Extremen, die Du gar nicht hast !
Und wie gesagt, hat die nicht der Hersteller der Fahrradbox bedacht ?
oder hast du in Australien bestellt ? Wo man nur hohe Plusgrade kennt ?

Der Dämpfer ist defekt, mind. einer.

1 Hilfreich
baui schrieb:zum Beitrag ↑

So, jetzt kannst du gerne eine konstruktive Antwort geben.

Das ist bereits passiert. Lesen musst Du schon selber. Mindestens drei Leute haben Dir jetzt schon gesagt, dass die Federn schlicht defekt sind. Interessiert Dich aber auch nicht, Du bist ja schlauer und behauptest ohne jegliches Argument, dass das nicht sein könne.
Wenn Du Rückfragen nicht beantworten willst musst Du Dich nicht über Desinteresse bei den Antwortenden wundern.

Btw., die Berechnungen sind nett. Aber was genau nutzen sie Dir?

0 Hilfreich
Antwort auf Anonym_d3529018e12azum Beitrag ↑

Das ist bereits passiert. Lesen musst Du schon selber. Mindestens drei Leute haben Dir jetzt schon gesagt, dass die Federn schlicht defekt sind. Interessiert Dich aber auch nicht, Du bist ja schlauer und behauptest ohne …

Warum ist der Dämpfer intakt? Er ist mit Stickstoff gefüllt
und hat im Inneren einen Überdruck von einigen bar. Wenn es ein Leck gäbe,
würde dieser Druck entweichen bis auf Normalniveau. Dann würde der Dämpfer
nicht mehr funktionieren. Er ließe sich mit minimaler Kraft zusammendrücken. Wie
auf dem Foto ersichtlich ist, hält der Dämpfer den Deckel jedoch oben. Er
funktioniert also. Wo bitte ist also die Undichtigkeit, von der die Rede ist?

0 Hilfreich
baui schrieb:zum Beitrag ↑

Wenn es ein Leck gäbe,

Ein Leck ist nicht immer ein großese Loch, das alles auf einmal entweichen lässt. Es kann auch eine winzige Undichtigkeit sein, die z.B. nur dann Gas entweichen lässt, wenn jemand im Winter am ausgezogenen Kolben biegt.

Aber nur zu - Du hast sicher eine wesentlich bessere Erklärung, denn Du bist schließlich der Experte hier, nicht wahr?

Die Rückfragen hast Du natürlich immer noch nicht beantwortet. Und deshalb bin ich bin jetzt raus. Diskutier doch mit wem Du willst, Du weißt ja eh’ alles besser.

0 Hilfreich
Antwort auf Anonym_d3529018e12azum Beitrag ↑

Ein Leck ist nicht immer ein großese Loch, das alles auf einmal entweichen lässt. Es kann auch eine winzige Undichtigkeit sein, die z.B. nur dann Gas entweichen lässt, wenn jemand im Winter am ausgezogenen Kolben biegt. …

allnetflat: „Du hast sicher eine wesentlich bessere Erklärung, denn Du bist schließlich der Experte hier, nicht wahr?“
Nein, ich bin sicher kein Experte. Ich bin nur der Hilfesuchende. Du jedoch hast dich als Experte eindeutig miskreditiert. Dein Verhalten ist äußerst unhöfliich. Hilfsbereitschaft geht anders.
Zum zweiten Mal die Bitte: Halte dich einfach aus meiner Anfrage heraus! Danke.

0 Hilfreich
baui schrieb:zum Beitrag ↑

Danke

Vergiss es. Du hast hier keinerlei Lufthoheit über irgendeinen Thread. Das einzige, was du machen kannst, ist das gleiche wie bisher: lies einfach nicht, was ich schreibe.

0 Hilfreich
