Frage 11. Oktober 2019 · 13 Antworten

Durchmesser Wasserzuleitung

Hallo,
von einem Übergabeschacht an der Straße sind es etwa 70m Leitungsweg zum Haus.
Dort wird ein 3-Personen-Haushalt einziehen. Es gibt zwei Duschen, ein Gäste-WC, und eine Außenzapfstelle. Dazu natürlich Wasch- und Spülmaschine und eine Küchenspüle.

Würde ein DN25-PE-Rohr als Zuleitung ausreichen(und wie berechnet man das eigentlich)?

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

13 Antworten

Moin Moin,
Bei DN25 und 1000l/h hast du einen Druckverlust von 0,15bar…
2000l/h 0,43bar
3000l/h 0,87bar
usw.

Druckverlust Online-Rechner

Bei einem Vordruck von 10bar sollte ein DN 25 also ausreichend sein.

Gruß

1 Hilfreich
X_Strom schrieb:zum Beitrag ↑

Bei einem Vordruck von 10bar

Deser „Vordruck“ beträgt allerdings regelmässig „nur“ ca. 3 - 5 bar.
In seltenen Fällen etwas mehr. Aber niemals 10 bar. Damit wäre nämlich schon der maximal zulässige Betriebsdruck vieler Armaturten und Geräte erreicht.

1 Hilfreich

Der Vordruck beträgt allerdings regelmässig „nur“ ca. 3 - 5 bar.
In seltenen Fällen etwas mehr. Aber niemals 10 bar. Damit wäre nämlich schon der maximal zulässige Betriebsdruck vieler Armaturen und Geräte erreicht.
Aus der praktischen Erfahrung darf ich sagen, dass bei einer solchen Leitungslänge regelmässig DN32- Rohr (Aussendurchmesser 40mm) schon bei Einfamilienhäusern zum Einsatz kommt.
Wenn allerdings „nur“ DN 25 (also PE-Rohr 32 x3) schon verlegt wurde, ist das soooo schlimm auch nicht.
Mit einem DN20- Rohr (Aussendurchmesser 25mm) wird es allerdings wirklich knapp.

1 Hilfreich
odo01 schrieb:zum Beitrag ↑

Aus der praktischen Erfahrung darf ich sagen, dass bei einer solchen Leitungslänge regelmässig DN32- Rohr (Aussendurchmesser 40mm) schon bei Einfamilienhäusern zum Einsatz kommt.

Der zuständige Installateur hat noch DN25 am Lager, allerdings wollte er das „noch mal durchrechnen“. Mir kam das „gefühlt“ zu dünn vor.
Das mit dem Vordruck ist für mich als Elektriker ja ebenso unbekannt wie logisch.
Mensch, haben wir es da einfach, die Netzspannung ist weitgehend konstant.
Der Vordruck ist hochinteressant, wir reden über ein abgelegenes Häuschen auf dem Berg.

(Ich traue dem Kollegen nicht vollständig, der ist zwar nett, aber macht vieles so, wie er „es schon immer so gemacht hat“.)

0 Hilfreich
X_Strom schrieb:zum Beitrag ↑

Der zuständige Installateur hat noch DN25 am Lager,

Das übliche Trauerspiel…
Der soll über seinen Schatten springen und ne 100m- Rolle DN40 kaufen.
Davon wird keiner arm und er ist für alle Unwägbarkeiten bezüglich Wasserdruck gewappnet.

Ich gehe hier mal davon aus, dass im Anschluss-Schacht auch der Wasserzähler ist und dort verbleibt?
Sonst ist es zumindet hier in Berlin und Brandenburg so, dass die Leitung bis zum WZ immer vom Versorger (oder Vertragsunternehemn des Versorgers gelegt wird.

0 Hilfreich
odo01 schrieb:zum Beitrag ↑

Ich gehe hier mal davon aus, dass im Anschluss-Schacht auch der Wasserzähler ist und dort verbleibt?

Richtig, die dort startende 70m lange Zuleitung zum Gebäude wird vom Eigentümer beauftragt und bezahlt.

0 Hilfreich
Antwort auf odo01zum Beitrag ↑

Deser „Vordruck“ beträgt allerdings regelmässig „nur“ ca. 3 - 5 bar. In seltenen Fällen etwas mehr. Aber niemals 10 bar. Damit wäre nämlich schon der maximal zulässige Betriebsdruck vieler Armaturten und Geräte erreicht.

Moin moin,
der Vordruck sollte eigentlich immer so um die 10bar betragen…dieser wird dann per Druckminderer auf die 3-4bar im Haus runter reguliert.
Gruß

0 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Der zuständige Installateur hat noch DN25 am Lager, allerdings wollte er das „noch mal durchrechnen“. Mir kam das „gefühlt“ zu dünn vor. Das mit dem Vordruck ist für mich als Elektriker ja ebenso unbekannt wie logisch. M …

…oh Vorsicht!
Wenn das Häusle auf dem Berg liegt kommt noch 1bar Druckverlust pro 10m Höhenunterschied dazu!
Dies ist allerdings unabhängig vom Querschnitt…da spielt es keine Geige ob DN25 oder DN100…
Gruß

0 Hilfreich
anon46445754 schrieb:zum Beitrag ↑

der Vordruck sollte eigentlich immer so um die 10bar betragen

Ausser, dass es technisch richtig der „Versorgungsdruck“ ist,
beträgt der in Berlin an konkreten Hausanschluss seltenst mehr als 6bar und in wenigen Ausnahmefällen (und nur an der Pumpstation) knapp 8 bar. Meist ca. 5bar am Hausanschluss/ Wasserzähler.
Wenn man Pech hat, nur 3 bar und dann wird es im 4.OG ggf. schon schwierig, einen DH zu betreiben.

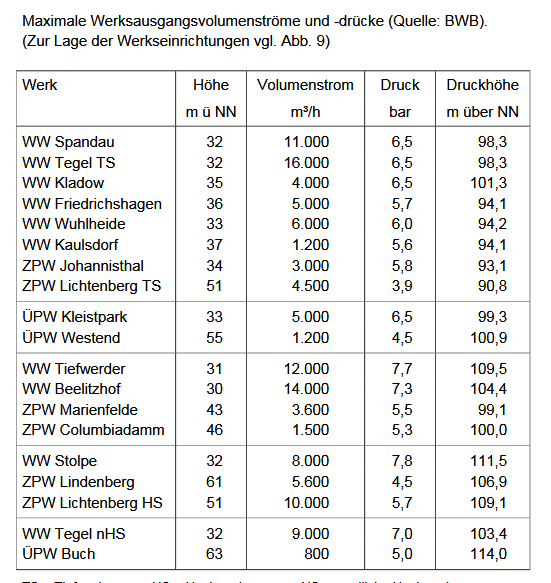

Hier mal was offizielles.
Wohlgemerkt maximale Drücke:

0 Hilfreich
Antwort auf odo01zum Beitrag ↑

Ausser, dass es technisch richtig der „Versorgungsdruck“ ist, beträgt der in Berlin an konkreten Hausanschluss seltenst mehr als 6bar und in wenigen Ausnahmefällen (und nur an der Pumpstation) knapp 8 bar. Meist ca. 5bar …

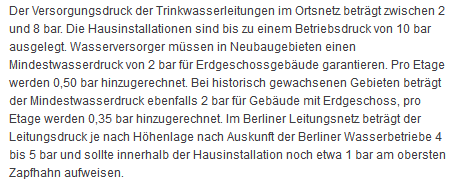

Oder hier:
(Aus einer Broschüre des Berliner Mietervereins.)

0 Hilfreich
anon46445754 schrieb:zum Beitrag ↑

Wenn das Häusle auf dem Berg liegt kommt noch 1bar Druckverlust pro 10m Höhenunterschied dazu!

Nee, falsch verstanden. Das Haus und der Übergabeschacht sind beide auf dem Berg, etwa 260m über Null.
Damit sind sie etwa höhengleich mit dem Hochbehälter, aus dem das Trinkwasser kommt. Der Wasserdruck wird daher wohl durch Druckerhöhungspumpen des Versorgers erzeugt - und die wird man wohl nicht unnötig hoch eingestellt haben.

0 Hilfreich
Antwort auf odo01zum Beitrag ↑

Ausser, dass es technisch richtig der „Versorgungsdruck“ ist, beträgt der in Berlin an konkreten Hausanschluss seltenst mehr als 6bar und in wenigen Ausnahmefällen (und nur an der Pumpstation) knapp 8 bar. Meist ca. 5bar …

…andere Länder…andere Sitten😊
Hier aufm Dörpe sind es so 9-12bar in der Hauptwasserdruckleitung und wird dann bei mir im HWR per Druckminderer reduziert

0 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Nee, falsch verstanden. Das Haus und der Übergabeschacht sind beide auf dem Berg, etwa 260m über Null. Damit sind sie etwa höhengleich mit dem Hochbehälter, aus dem das Trinkwasser kommt. Der Wasserdruck wird daher wohl …

Anja..alles klar
