Frage 8. April 2019, 10:34 Uhr · 12 Antworten

Einhandmischer: Wie kommt man an die Dichtung ran ?

Hallo, ich vermute Frostschaden an der Mischbatterie. Nach Ende des Winters habe ich das Wasser angestellt. Aus dem Hahn spritzt nun das Wasser, egal wie man den Hebel dreht.
Bevor ich den Splint entferne: Muss der überhaupt raus ? Wie ich mich kenne, werde ich ein Problem haben, ihn wieder hineinzuschieben. Der Splint sieht aus wie ein zusammengerolltes Blech, hat also Spannung.


Danke für Antworten Udo Becker

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

12 Antworten

Hallo,

Vorbehaltlich einer erfahreneren Stellungnahme vermute ich, dass eher der Messingring mit den Abflachungen eine weitere Demontage ermöglicht als der Federstift (Splint), der nur die Kipphachse des Hebels zu sein scheint.

LG
SL99

0 Hilfreich
Udo_Becker schrieb:zum Beitrag ↑

Muss der überhaupt raus ?

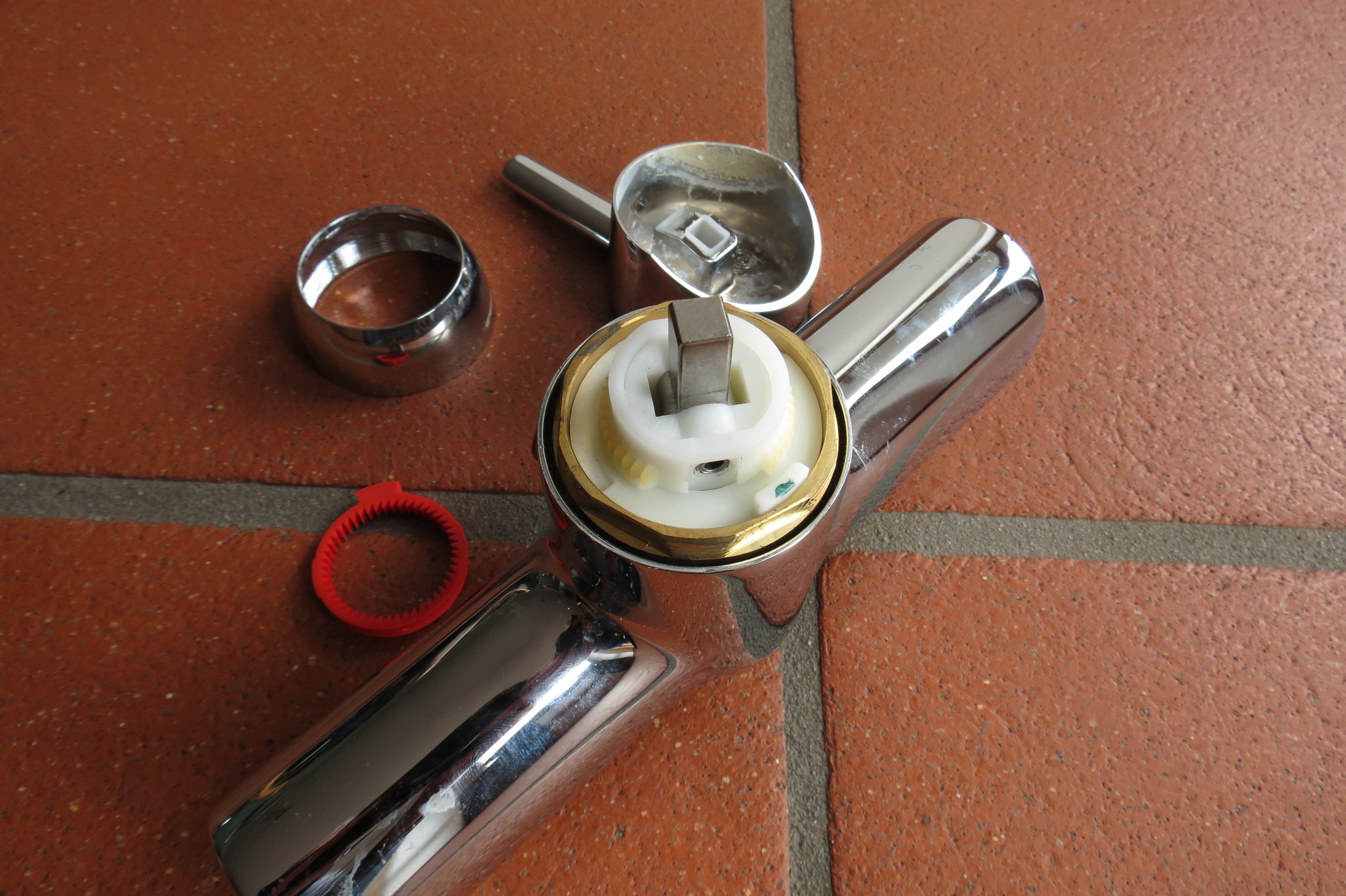

So wie das hier aussieht wohl eher nicht:

Messingmutter ab, Kartusche rausnehmen.

Gruß,

Kannitverstan

0 Hilfreich

Hi.

Die beiden Vorredner haben recht. Der Messingring muss gelöst werden. Lass bloß den Stift drin. Sollte das wirklich ein Frostschaden sein, dann wird es mit einem Wechsel der Dichtungen wohl nicht getan sein. Vermutlich hat die Kartusche an sich einen Schaden. (Im schlimmsten Fall sogar der Messingkörper). Wenn es wirklich die Kartusche ist, bleib zu überlegen, ob sich ein Tausch lohnt. Diese Teile liegen bei ca. 50 - 70 Euro.
Bau das Teil aus und schau nach, ob was zu erkennen ist. Was ist das eigentlich für ein Hersteller?

0 Hilfreich

Hallo!

Es hat gar keine Dichtung im herkömmlichen Sinne.
Das ist eine keramische Kartusche. 2 Keramikplättchen bilden das Ventil, es dichtet allein durch die Passgenauigkeit der Scheiben.

Es wird als Ganzes getauscht wenn es beschädigt(undicht) sein sollte.

So sieht die Kartusche: Nimm Muster mit in den Laden, Bestellmaß ist hauptsächlich der Durchmesser. Universal-Kartuschen bekommt man auch im Baumarkt, sonst direkt vom Armaturenhersteller( die sind dann aber viel teurer ! )

Ersatz-Kartusche KEROX 35mm geschlossen ohne | HORNBACH

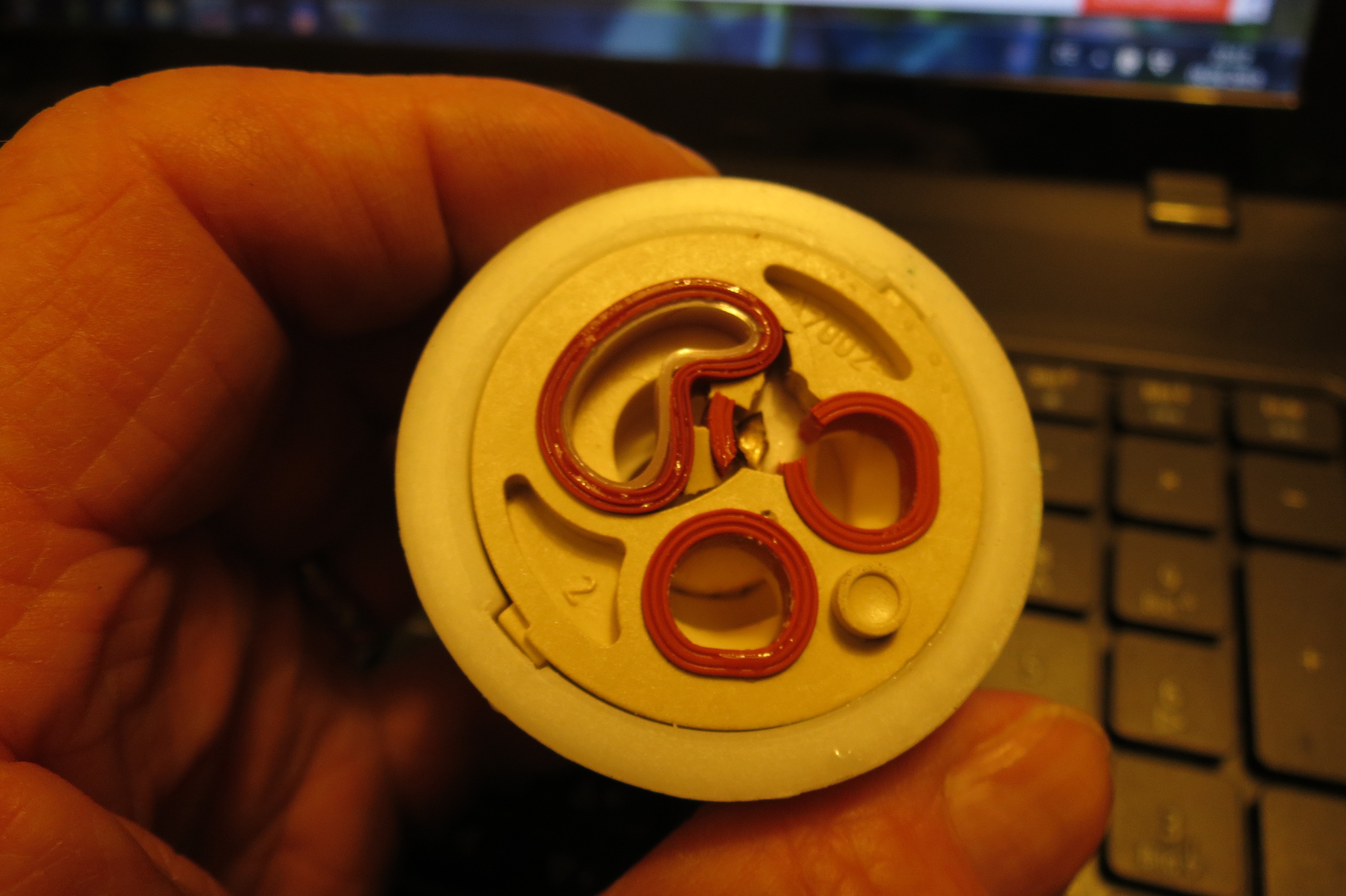

Am Boden rund um die Zulauflöcher hat es angeformte Silikon-Dichtringe, die sind fest dran und Bestandteil der Kartusche. Nicht wechselbar.

Kartusche passt nur in einer Lage in die Armatur, es hat am Boden 2 Nocken die in Löcher im Boden passen müssen !

Und ausbauen ?
Einfach die Messingmutter außen am Armaturenkörper losdrehen( Armaturenzange oder passender Maulschlüssel, Größe 30/32 oft) und abnehmen, dann Kartusche herausheben.
Boden der Armatur säubern und auf Schäden prüfen, dann neue Kartusche einsetzen.
Am besten wäre es wenn man die Silikon-Dichtlippen mit Armaturenfett ganz leicht einfettet.

MfG
duck313

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

Am Boden rund um die Zulauflöcher hat es angeformte Silikon-Dichtringe, die sind fest dran und Bestandteil der Kartusche. Nicht wechselbar.

Jetzt haste dich verraten. Du arbeitest bei einem Armaturenhersteller und willst Kartuschen verkaufen. 😉 Nein Ernsthaft jetzt. Jeder namhafte Hersteller bietet diese Ringe doch als Reparaturset an.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Jetzt haste dich verraten. Du arbeitest bei einem Armaturenhersteller und willst Kartuschen verkaufen. 😉 Nein Ernsthaft jetzt. Jeder namhafte Hersteller bietet diese Ringe doch als Reparaturset an.

Die sind lose ?
Gut bei Markenware könnte das so sein.

Also ehrlich, ich hab mir darüber noch keine Gedanken gemacht, ich nahm an, die sind angespritzt und fest dran.

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Die sind lose ? Gut bei Markenware könnte das so sein. Also ehrlich, ich hab mir darüber noch keine Gedanken gemacht, ich nahm an, die sind angespritzt und fest dran.

Ja, bei den Billig (universal) Teilen ist das auch so. Ich krieg keinen Link gesetzt, aber schau mal unter Ideal Standard A961151. Als Beispiel.

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! Es hat gar keine Dichtung im herkömmlichen Sinne. Das ist eine keramische Kartusche. 2 Keramikplättchen bilden das Ventil, es dichtet allein durch die Passgenauigkeit der Scheiben. Es wird als Ganzes getauscht wen …

Ich habe mit no-name-Ware auch eBay durchaus gute Erfahrung gemacht (hält für deutlich weniger Geld ± genau so lange, wie die Originalware). Da gibt es auch Händler, die ganz genau erklären, für welche Markenprodukte welche ihrer Modelle ein Ersatz sind, bzw. welche Maße es braucht, um einen Vergleichstyp zu finden.

0 Hilfreich
Antwort auf valdez65zum Beitrag ↑

Hi. Die beiden Vorredner haben recht. Der Messingring muss gelöst werden. Lass bloß den Stift drin. Sollte das wirklich ein Frostschaden sein, dann wird es mit einem Wechsel der Dichtungen wohl nicht getan sein. Vermutli …

Antwort hier mit Dank an alle Beteiligten. Die Marke ist Hansen. Ich hatte schon versucht, das Messinggewinde herauszudrehen. Jetzt wo man mir sagte, dass es sich herausschrauben lässt, habe ich es auch mit hohem Krafraufwand heraus schrauben können. Innen sieht es aus wie im Bild hier gezeigt. Da ist was gebrochen.


Vielen Dank für eure Hilfe.
Udo Becker
0 Hilfreich
Antwort auf Udo_Beckerzum Beitrag ↑

Antwort hier mit Dank an alle Beteiligten. Die Marke ist Hansen. Ich hatte schon versucht, das Messinggewinde herauszudrehen. Jetzt wo man mir sagte, dass es sich herausschrauben lässt, habe ich es auch mit hohem Krafrau …

Das war meine Vermutung. Die Kartusche ist im Eimer, leider. Marke ist „Hansen“? Nicht etwa „Hansa“?

0 Hilfreich
valdez65 schrieb:zum Beitrag ↑

„Hansa“?

Hansa. So ist das bei alten Leuten, wenn sie sich einen Namen merken wollen, ihn im Keller gelesen haben und ihn dann in den Laptop eintippen sollen.
Udo Becker

0 Hilfreich
Udo_Becker schrieb:zum Beitrag ↑

So ist das bei alten Leuten

Ach komm, das passiert jedem. Hansa ist nicht der schlechteste Hersteller. Überlege, ob du nicht eine Universalkartusche kaufen solltest. Die gibt's ab 15 Euro. Das könnte sich bei einer Hansa schon lohnen.

0 Hilfreich
