Fassung E27 mit Zugschalter anschließen

[Eleonore1]

Lampensockel mit Zugschalter anbringen

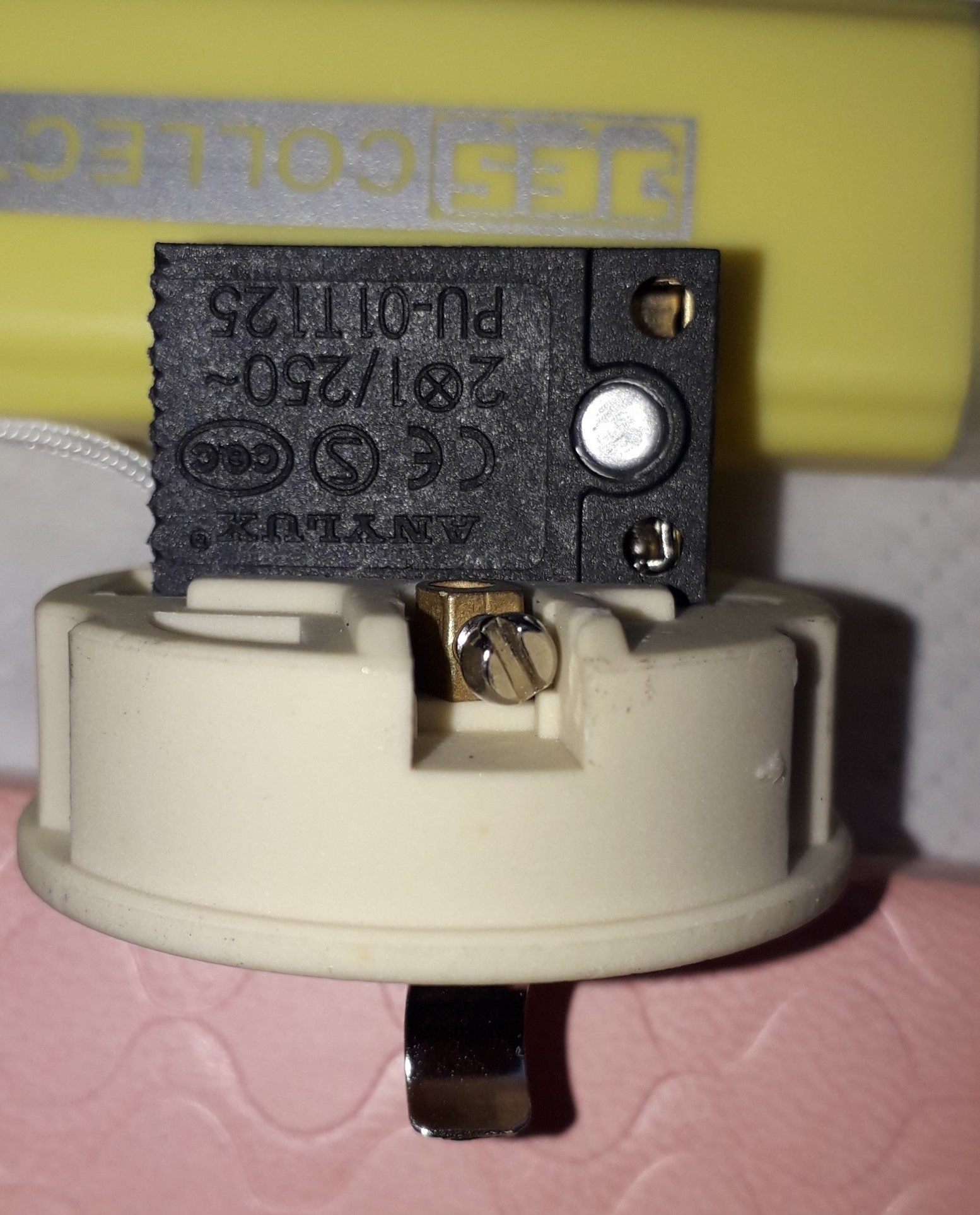

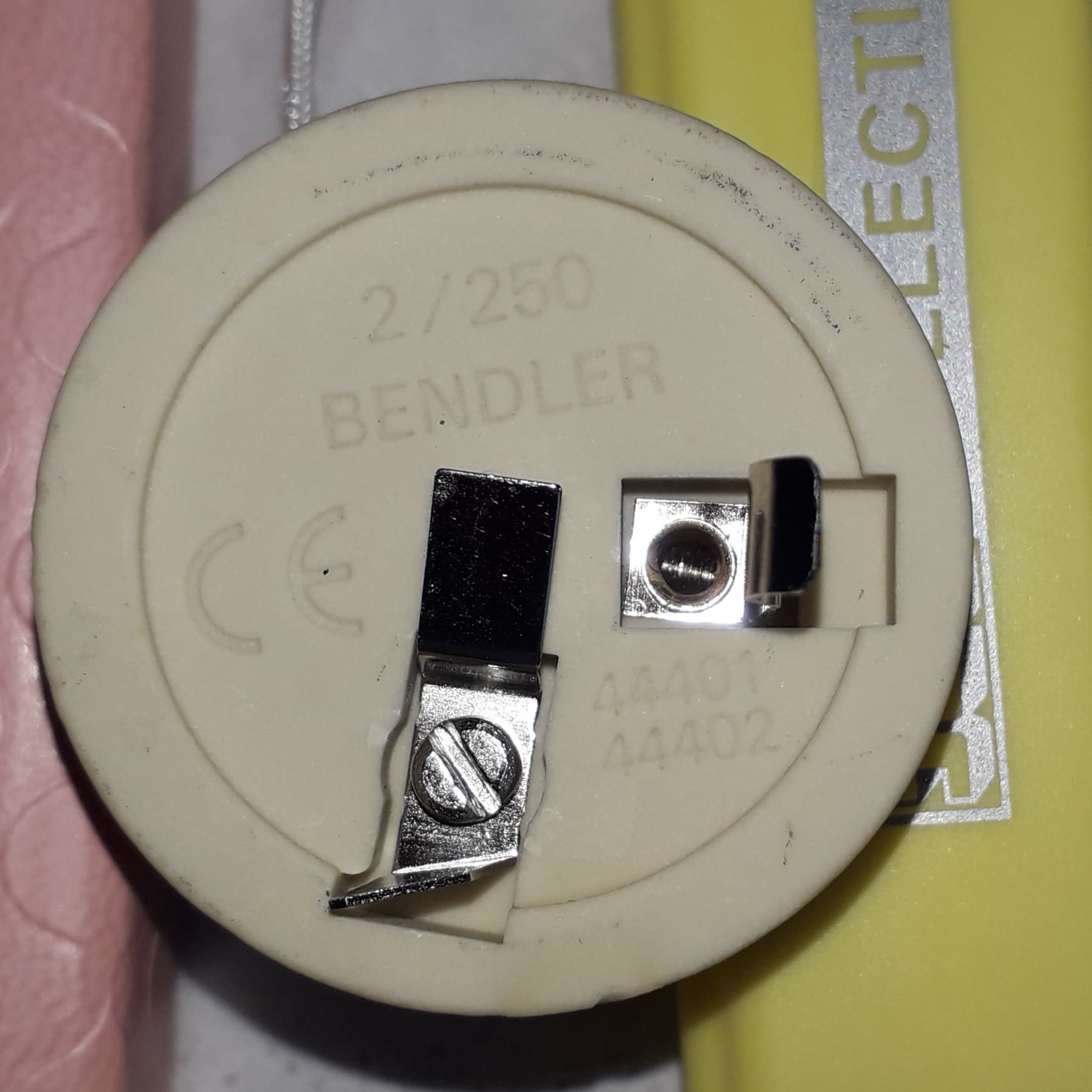

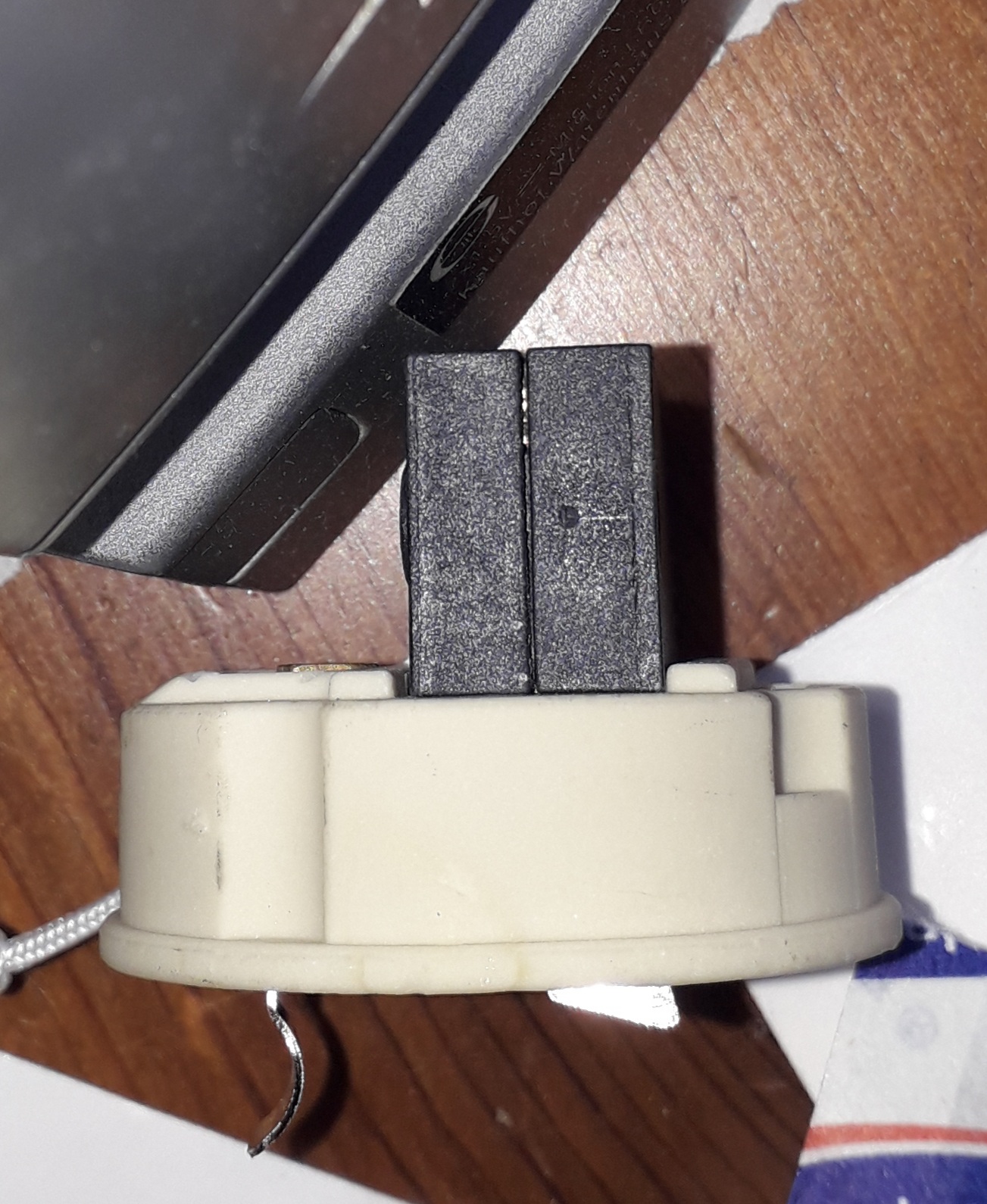

Hat jemand eine Ahnung wie man das macht? Lampenfassung mit Zugschalter anschließen. Das schwarze Teil wo der Zugschalter eingebaut ist sieht anders aus als auf dem Schema Bild des Herstellers. Deswegen passt das auch nicht. Ist auf dem Schemabild das ich hier leider nicht hineinkopiert bekomme an der schmalen Seite angebracht siehe Bild 2. Die Schraube auf Bild 1 ist zum Halten des Zugschalterbauteils und befindet sich unter dem Sockel auf Bild 13 Die Schnur ist bereits eingebaut. Auf Bild 3 ist unten rechts ein Loch, muß das Kabel vielleicht dort rein indem man die Halterung des Bauteils lockert und wieder festzieht?

VG Elli

[X_Strom]

Ich kann anhand der Bilder nicht erkennen, was da nicht passen soll.
Aber:

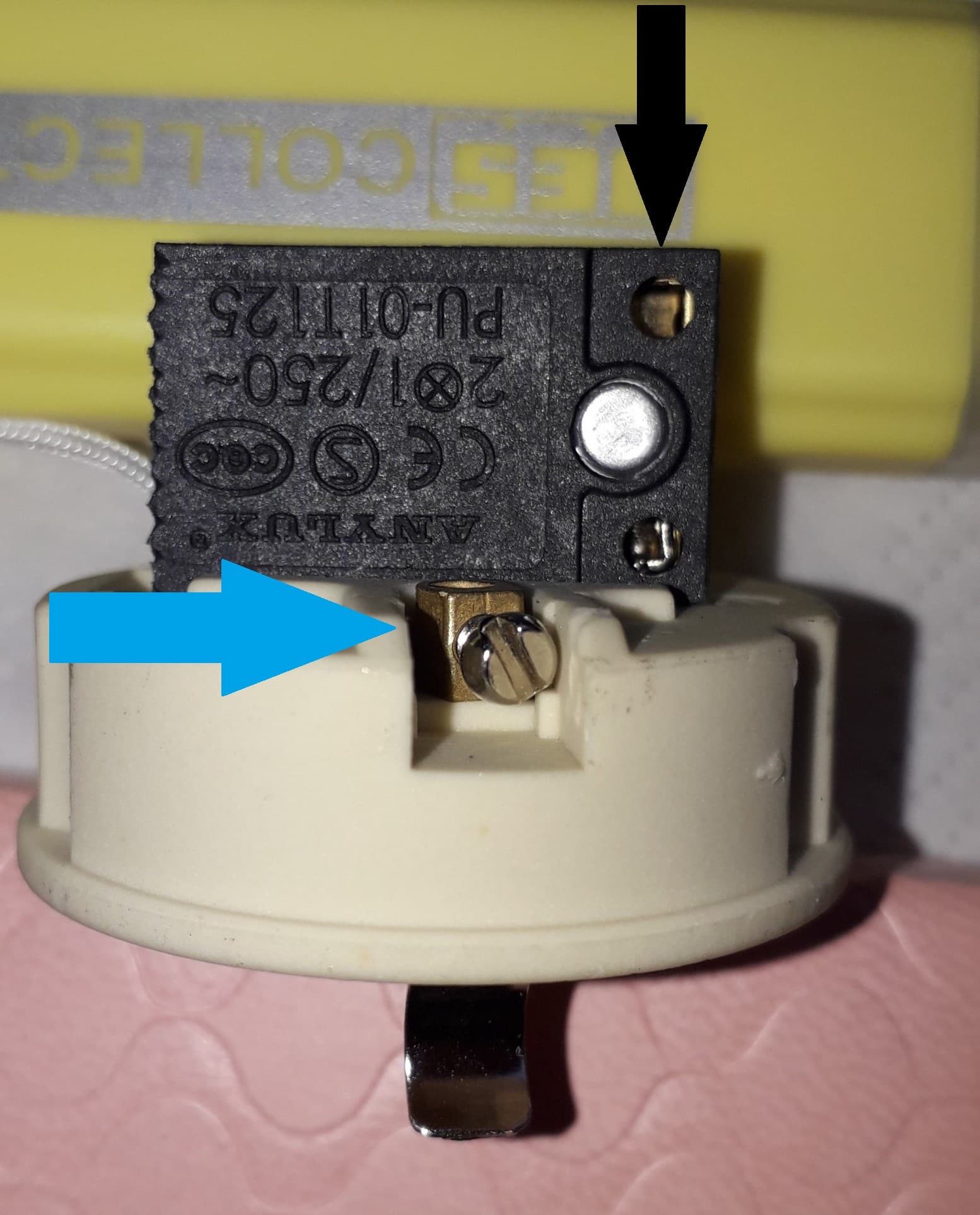

Der Neutralleiter wird da angeschlossen, wohin der blaue Pfleil zeigt und der Außenleiter kommt in die Klemme des Schalters, wohin der schwarze Pfeil zeigt. In dieser Klemme scheint jedoch die Klemmschraube zu fehlen, somit wäre der Anschluss unmöglich.
Beachte, dass diese Fassungen auch mit Metallgehäuse verkauft werden. Dieses MUSS an den Schutzleiter angeschlossen werden.
