Frage 19. November 2021, 07:44 Uhr · 6 Antworten

Gewindeart von BOSCH-Bohrmaschine

Diese Frage ist geschlossen. Neue Antworten sind nicht mehr möglich. Die bisherigen Antworten bleiben lesbar.

Mahlzeit.

Einer Bohrmaschinen möchte ich einen neuen (Schleif)-Kopf verpassen. Das Gewinde, so meine Gewindelehre mich nicht belogen hat, ist ein M12x1,25. Diese Mutter(n) habe ich bestellt, passen jedoch nicht.

Weiß jemand, welches Gewinde das ist (müsste Teil 25 auf 34 sein):

BOSCH PSB 420 RE - 0603246576

Gruß,
Robin.

6 Antworten

PSB 420 RE - 0 603 246 576 | Bosch Professional Elektrowerkzeuge

Nimm die Originalseite von Bosch. Da kannst du beim Überfahren mit der Maus weitere Informationen zum Teil sehen.
Bei 825 steht „Bohrspindel 3/8 Zoll“. Das Gewinde könnte dann ja auch zöllig sein.

1 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

PSB 420 RE - 0 603 246 576 | Bosch Professional Elektrowerkzeuge Nimm die Originalseite von Bosch. Da kannst du beim Überfahren mit der Maus weitere Informationen zum Teil sehen. Bei 825 steht „Bohrspindel 3/8 Zoll“. Das …

Danke für die fixe Antwort! - Die Zollschablonen habe ich zwar auch angehalten, aber dann schau ich mir die heute Abend nochmal an.

0 Hilfreich

Hab 3/8" Muttern bestellt, die sind min. 2mm zu klein im Durchmesser…!

0 Hilfreich
Antwort auf Robin_Hoodzum Beitrag ↑

Hab 3/8" Muttern bestellt, die sind min. 2mm zu klein im Durchmesser…!

hi,

Gedankengang:

Du hast 12mm gemessen.

Die Anleitung sagt 3/8" - 24 UNF ( 9,5mm Außendurchmesser) und dieses passt nicht um ca. 2mm.

Da es neben 3/8" noch 1/2" - 20 UNF als Standard gibt, dieser 12,7mm Außendurchmesser hat…

12,7mm ist weit aus näher an M12 als 9,5mm und deckt sich halbwegs mit der Beobachtung 2mm zu klein.

Miss hier doch nochmal genau nach und prüfe das Model. Da sie Bohrfutter aber schon genormte Aufnahmen haben, scheint 1/2 Zoll - 20 UNF recht sicher.
Mich irritiert nur, dass das Gewinde um 0,7mm zu klein sein soll. Eventuell die Summe aus ungenauer Fertigung, ungenauem Messen und abrunden auf M12, da man was metrisches erwartet hatte.

grüße
lipi

2 Hilfreich
Robin_Hood schrieb:zum Beitrag ↑

Hab 3/8" Muttern bestellt, die sind min. 2mm zu klein

Ja. 3/8" passt ja nicht zu 12mm.

X_Strom schrieb:zum Beitrag ↑

Das Gewinde könnte dann ja auch zöllig sein.

Der Gedanke war:
Wenn die Spindel in Bruchteilen einer Banane („Zoll“) gemessen wird, vielleicht ist es dann auch ein Gewinde aus dem Land, in dem mit Bananendicken gemessen wird. Halbzöllig, 7/16", 17/32" oder sonst eine Krankheit (UNC, UNF, UNEF, UNR, UNS?).

0 Hilfreich

Kleiner Pinguin ganz groß!!

Danke für den richtigen Tip! - Die bestellte(n) 1/2" 20UNF passen!

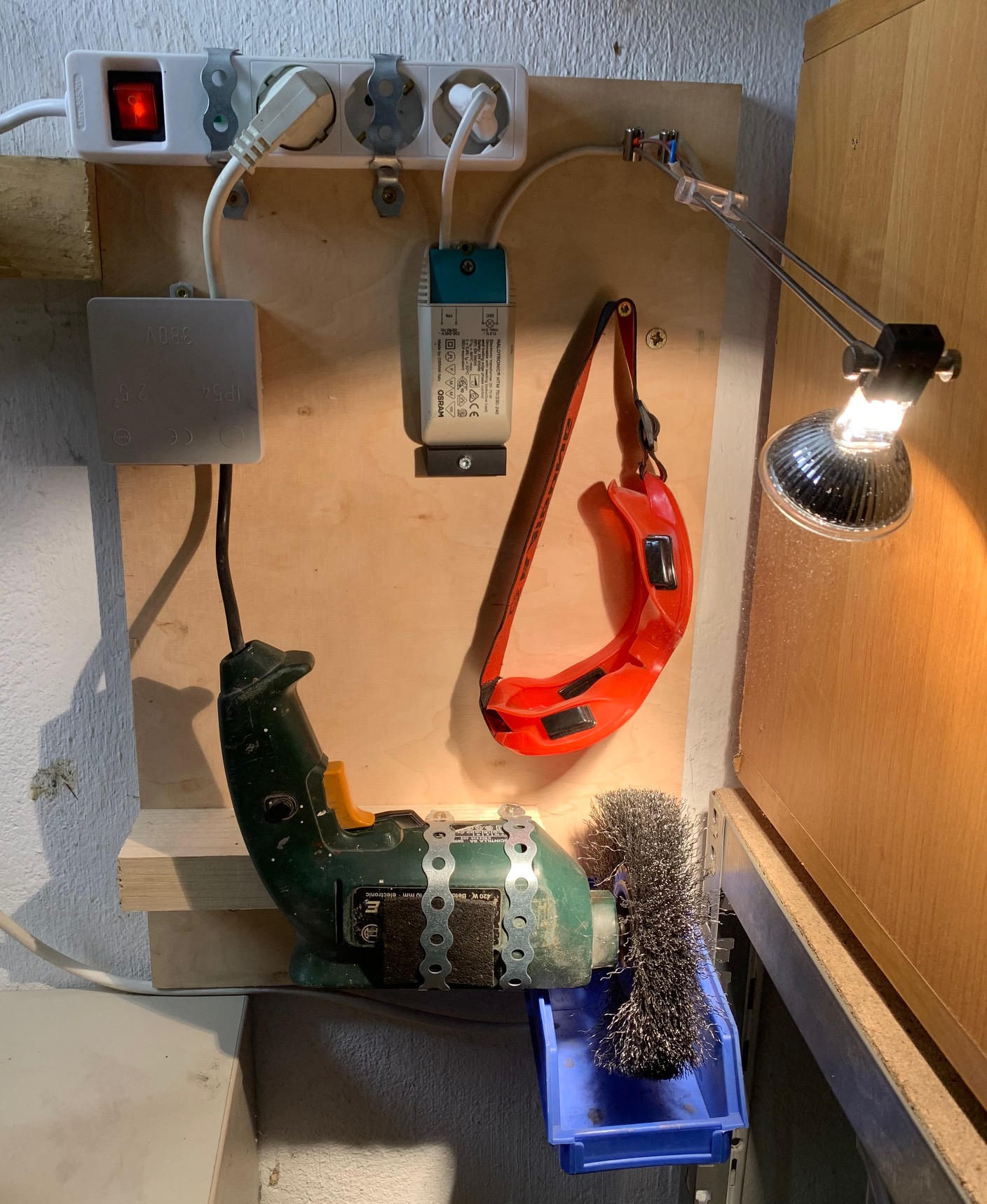

Nun konnte ich meinen stationären entroster (für die Schweißvorbereitung) endlich fertig stellen:

IMG_1509|409x500

Lieben Gruß vom Robin.

1 Hilfreich
