Hallo zusammen,

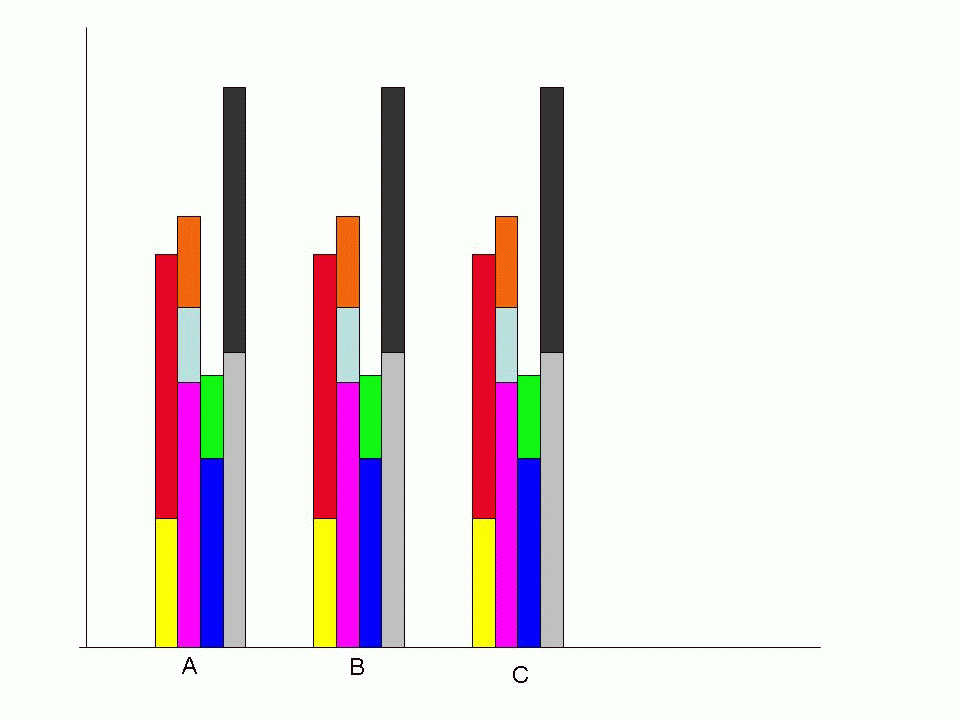

ich brauche einmal Rat von den Excel-Experten. Ich möchte ein Diagramm in Excel erstellen, das folgendes Aussehen hat:
http://666kb.com/i/ae9dkcreqaxb80sk7.jpg
Wie muß für solch einen Fall die Tabelle aussehen bzw. aufgebaut sein.
Die Werte für A,B und C sind natürlich unterschiedlich. Copy and Paste war hier halt einfacher.
Danke für Eure Hilfe im voraus.
Gruß
Jörg
Hallo Jörg,
ja, so etwas ist in Excel möglich … allerdings etwas umständlich:
Typ = „Gestapelted Säulendiagramm“ („stacked barchart“)
Die Gruppenweise Anordnung erhälst du, indem du nach jeweils vier (wie im gezeigten Bsp) DSatenreihen jeweils ein paar (zB 3) „Dummyreihen“ einfügst mit lauter Null-Werten und ohne Achsenbeschriftung.
Die Zahl der gestapelten Reihen ist die Maximalzahl an unterschidlichen Abschnitten, die ein Balken aufweisen soll (im gezeigten Bild ist das zB. 3).
Diejenigen Säulen, welche weniger Abschnitte haben sollen, bekommen entsprechend viele Nullwerte.
Wenn das Diagramm erstellt ist, mußt du die Datenreihen auswählen und in den Datenreihen dann die Blaken anwählen (zB. durch Anklicken). Zu dem Ausgewählten Balken öffnest du dann den Optionen-Dialog (zB. durch „F1“ oder einen Doppelklick) und setzt die gewünschte Füllfarbe.
Eine allgemeine Anmerkung:
Diagramme sollten Daten so visualisieren, dass die aus den Daten abgeleiteten Annahmen über Tendenzen, Zusammenkänge, Korrelationen oder was auch immer möglichst klar daraus hervorgehen. Dieagramme sollten nicht benutzt werden, um einfach möglichst viele Daten einfach nur „irgendwie zu zeigen“ (Wenn die Dateneinfach dokumentiert werden sollen, eignet sich dafür eine Tabelle besser). Ich finde dieses im Beispiel gezeigte Diagramm extrem unübersichtlich.Du solltest überlegen, ob du interessante Aspekte deiner Daten nicht anders präsentieren kannst (evtl. mehrere Diagramme oder eine Tabelle und ein bis zwei übersichtliche Diagramme, die einen exemplarischen Einblick geben?)!
LG
Jochen
ich kriegs nicht hin…
für eine Säule schon - kein Problem…
Aber ich bekomm einfach keine mehreren Säulen nebeneinander hin
irgendwas mach ich falsch…
für eine Säule schon - kein Problem…
Aber ich bekomm einfach keine mehreren Säulen nebeneinander
hin
irgendwas mach ich falsch…
Hallo Munich,
sorry, von Diagrammen habe ich null Plan, wie wärs denn damit:
http://rapidshare.de/files/21078203/SaeulenDiagramm…
Gruß
Reinhard
Die Lösung!!
So ich habe die Lösung.

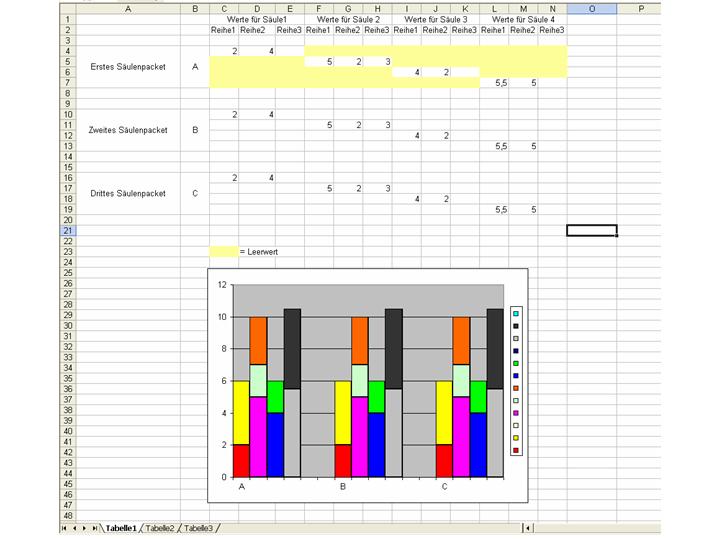

http://666kb.com/i/ae9y4t1hbwecep3yb.jpg
Habe von einer anderen Quelle ein Beispiel-Datei bekommen. Die gibt die Erläuterung von Jochen wieder, ist halt so ein bischen besser auf Anhieb zu verstehen.
@Jochen
Danke für Deine Hilfe. Ich werde Deine Anmerkung an meinen Chef (Frau)weiterleiten.
Gruß
Jörg
