Frage 10. Februar 2020 · 8 Antworten

Kurzschluß?

Hallo,

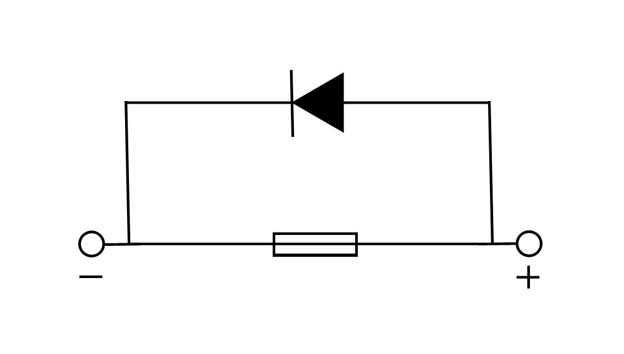

Das ist das Schaltbild auf einem Relais.
Sagt: ist das nicht ein Kurzschluß? Ist da nicht Plus und Minus falschrum?

Lieben Gruß
Eva

Diese Frage stammt aus dem Jahr 2020. Weißt du es heute besser?

Aktuelle Antwort ergänzen

8 Antworten

Ja, das ist missverständlich markiert.

Das Rechteck (sieht aus wie Sicherung!) ist die Magnetspule ?
Gut.
Wenn die Diode so sitzt, dann muss man am Minusanschluss Plus anlegen und das Relais zieht an.
Die entgegengepolte Induktionsspannung beim Abschalten des Relais wird dann mittels Diode kurzgeschlossen.

Also, entweder Diode umpolen oder Plus und Minus vertauschen.

Sonst müsste man die Gesamtschaltung sehen, ob das nicht ein Sonderfall ist und die Diode andere Zwecke hat.

MfG
duck313

0 Hilfreich

Moin,

Wenn damit nur eine Zenerdiode rudimentär (und leider auch falsch) angedeutet wurde, dann stimmt das. Ansonsten wäre es zwar kein Kurzschluss, aber die Diode sorgt in Durchlassrichtung für einen fast richtigen. 😉

@duck313
Wie gesagt, Zenerdiode und falsches Symbol wäre auch denkbar.
-Luno

0 Hilfreich
eval schrieb:zum Beitrag ↑

auf einem Relais

Lass doch mal raus, was das für eins ist.

0 Hilfreich
Antwort auf Lunochodzum Beitrag ↑

Moin, Wenn damit nur eine Zenerdiode rudimentär (und leider auch falsch) angedeutet wurde, dann stimmt das. Ansonsten wäre es zwar kein Kurzschluss, aber die Diode sorgt in Durchlassrichtung für einen fast richtigen. 😉 …

Was willste mit ner Zenerdiode am Relais und ohne Widerstand? Wird wohl Freilaufdiode sein. Oder Betriebskontrolleuchte, falls damit ne Led gemeint is.

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Was willste mit ner Zenerdiode am Relais und ohne Widerstand? Wird wohl Freilaufdiode sein. Oder Betriebskontrolleuchte, falls damit ne Led gemeint is.

Moin,

Ich hatte mehr an das Die drei Möglichkeiten zur Spulenbeschaltung von Relais gedacht, das passt aber auch nicht.

-Luno

0 Hilfreich
Antwort auf anon45458312zum Beitrag ↑

Lass doch mal raus, was das für eins ist.

Das ist ein 12-Volt-Relais mit Freilaufdiode

0 Hilfreich
eval schrieb:zum Beitrag ↑

ein 12-Volt-Relais

Na, dann ist ja alles klar. Es gibt ja nur eine einzige Type.

0 Hilfreich
Antwort auf evalzum Beitrag ↑

Das ist ein 12-Volt-Relais mit Freilaufdiode

Dann ist alles klar.
Das Symbol für die Spule ist falsch und die Diode ist verdreht eingezeichnet.
(Oder die Polaritätsangabe +/- muss gedreht werden.)

1 Hilfreich
