Frage 26. Dezember 2018 · 26 Antworten

Lastwiderstand 5WR035J

Hallo zusammen,

ich bin auf der Suche nach einem Lastwiderstand 5WR035J. Es handelt sich also um 0,035 Ohm und 5W. Leider werde ich weder bei conrad noch bei reichelt oder ebay fündig. Das erscheint mir etwas merkwürdig. Könnt ihr mir mitteilen wo ich so einen Widerstand kaufen kann?

VG haner

Diese Frage stammt aus dem Jahr 2018. Weißt du es heute besser?

Aktuelle Antwort ergänzen

26 Antworten

Hallo!

Das wird ja sicherlich ein „Stromfühler“ sein, man müsste wissen wie genau der Wert eingehalten werden muss.
Ist es ein Messgerät oder weniger kritisch.

Idee :
Nimm 3 Stück mit gängigen 0,1 Ohm parallel = rechnerisch 0,033 Ohm

oder nimm Widerstandsdraht (Ohm/m) und rechne die Länge aus und baue so ein Stück ein.

MfG
duck313

0 Hilfreich

Hallo!

Das läuft unter dem Begriff Messwiderstand oder Shunt. Grundsätzlich hat Conrad sowas, z.B. 1568399

  • 62 mit 10mOhm und vermutlich 20A, allerdings finde ich keine 33mOhm. Bei Reichelt finde ich 39mOhm/4W als einfachen Zement-Widerstand (VIT KN350-85B0R4)

Die Frage ist, wozu brauchst du das, und kann es ein Widerstand mit leicht anderen Werten sein. Ansonsten, wie @duck313 schrieb, kannst du Widerstände ja auch kombinieren.

0 Hilfreich

Hallo,

danke für die schnelle Antwort. Das sind zwei parallel geschaltete Widerstände (5WR035J) auf einer Platine eines Fernsehers.
Heißt das ich könnte dann 6 Stück mit 0,1 Ohm parallel nehmen? Aber wie ist es dann mit den 5W? Das muss ja auch stimmen?

VG haner

0 Hilfreich
Antwort auf hanerzum Beitrag ↑

Hallo, danke für die schnelle Antwort. Das sind zwei parallel geschaltete Widerstände (5WR035J) auf einer Platine eines Fernsehers. Heißt das ich könnte dann 6 Stück mit 0,1 Ohm parallel nehmen? Aber wie ist es dann mit …

Am TV ?

kann es sein das sind diese Entladewiderstände für die Hochspannungskondensatoren ?

Dann ist die Genauigkeit des Wertes wohl nicht kritisch.
Und es sind schon 2 dieser Werte parallel = 0, 0175 Ohm Gesamtwiderstand ?

Das wäre dann ja ein 10 W Gesamtwiderstand (wenn es diese Belastbarkeit auch ausnutzt)

Wenn Du es aus größeren Einzelwiderständen kombinierst, dann könnten die Watt-Werte entsprechend geringer ausfallen.

Im Beispiel 3 Stück 0,1 Ohm parallel, je 2 W = 6 W Gesamt. Wäre also Ersatz für einen 0,033 /5W.

Mehr Watt geht immer, Platz und Kostenfrage, mehr Ausfallsicherheit.

0 Hilfreich
haner schrieb:zum Beitrag ↑

Aber wie ist es dann mit den 5W?

Wenn du 6 Stück mit je 1W nimmst passt das.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

Entladewiderstände für die Hochspannungskondensatoren ?

Watt?

0 Hilfreich

Hallo
die Dinge sind hier zu beziehen: Drahtwiderstände bei reichelt günstig bestellen | reichelt elektronik
Gruß

0 Hilfreich
haner schrieb:zum Beitrag ↑

auf einer Platine eines Fernsehers.

Mach mal ein Bild. Ich kenne kein TV-Gerät, dass derartige Widerstände verwendet. Vielleicht geht es da um etwas ganz anderes?

0,035Ohm mit 5W belasten ergibt einen Strom / eine Spannung, der in keinem normalen TV-Gerät zu finden sein sollten.

0 Hilfreich
Antwort auf Anonym_0f2f9bea226bzum Beitrag ↑

Watt?

ist wohl falsch. Hab da was anderes im Sinn gehabt.

Vielleicht erfährt man noch in welchem Teil eines TV sich diese extrem niedrigen Hochlastwiderstände befinden. Schaltbildausschnitt ?

0 Hilfreich
Antwort auf Anonym_0f2f9bea226bzum Beitrag ↑

Mach mal ein Bild. Ich kenne kein TV-Gerät, dass derartige Widerstände verwendet. Vielleicht geht es da um etwas ganz anderes? 0,035Ohm mit 5W belasten ergibt einen Strom / eine Spannung, der in keinem normalen TV-Gerät …

haner schrieb:zum Beitrag ↑

5WR035J

Als ich eben mal die Bezeichnung bei Google eingegeben habe, gab es interessante Ergebnisse: die ersten bezogen sich alle auf die Netzteile von Panasonic Plasma TVs.

1 Hilfreich
Antwort auf duck313zum Beitrag ↑

ist wohl falsch. Hab da was anderes im Sinn gehabt. Vielleicht erfährt man noch in welchem Teil eines TV sich diese extrem niedrigen Hochlastwiderstände befinden. Schaltbildausschnitt ?

ich dachte zuerst an diesen Fehler hier.
allerdings sind die Entladewiderstände mit 10 Ohm/5 W um Faktor 100 größer.

0 Hilfreich

VIT KN350-85B0R3

Artikel-Nr.: VIT KN350-85B0R3

Drahtwiderstand, axial, 4 W, 0,003 Ohm, 5%

Typ:

Drahtwiderstand

Ausführung:

KN350

Widerstand:

0,003 Ohm

Bauform:

axial

Nennlast:

4 W

Toleranz:

5%

0,95 €
inkl. ges. MwSt. zzgl. Versandkosten

ab Lager, Lieferzeit: 1-2

0 Hilfreich
Antwort auf schorsch0506zum Beitrag ↑

VIT KN350-85B0R3 Artikel-Nr.: VIT KN350-85B0R3 Drahtwiderstand, axial, 4 W, 0,003 Ohm, 5% Typ: Drahtwiderstand Ausführung: KN350 Widerstand: 0,003 Ohm Bauform: axial Nennlast: 4 W Toleranz: 5% 0,95 € inkl. ges. MwSt. zzg …

Scheint mir 1 Null zu viel zu sein !

deiner hat 3 Milli-Ohm, er sucht aber 35 Milli-Ohm
Und um 4 W oder 5 W brauchen wir uns dann gar nicht streiten.

0 Hilfreich

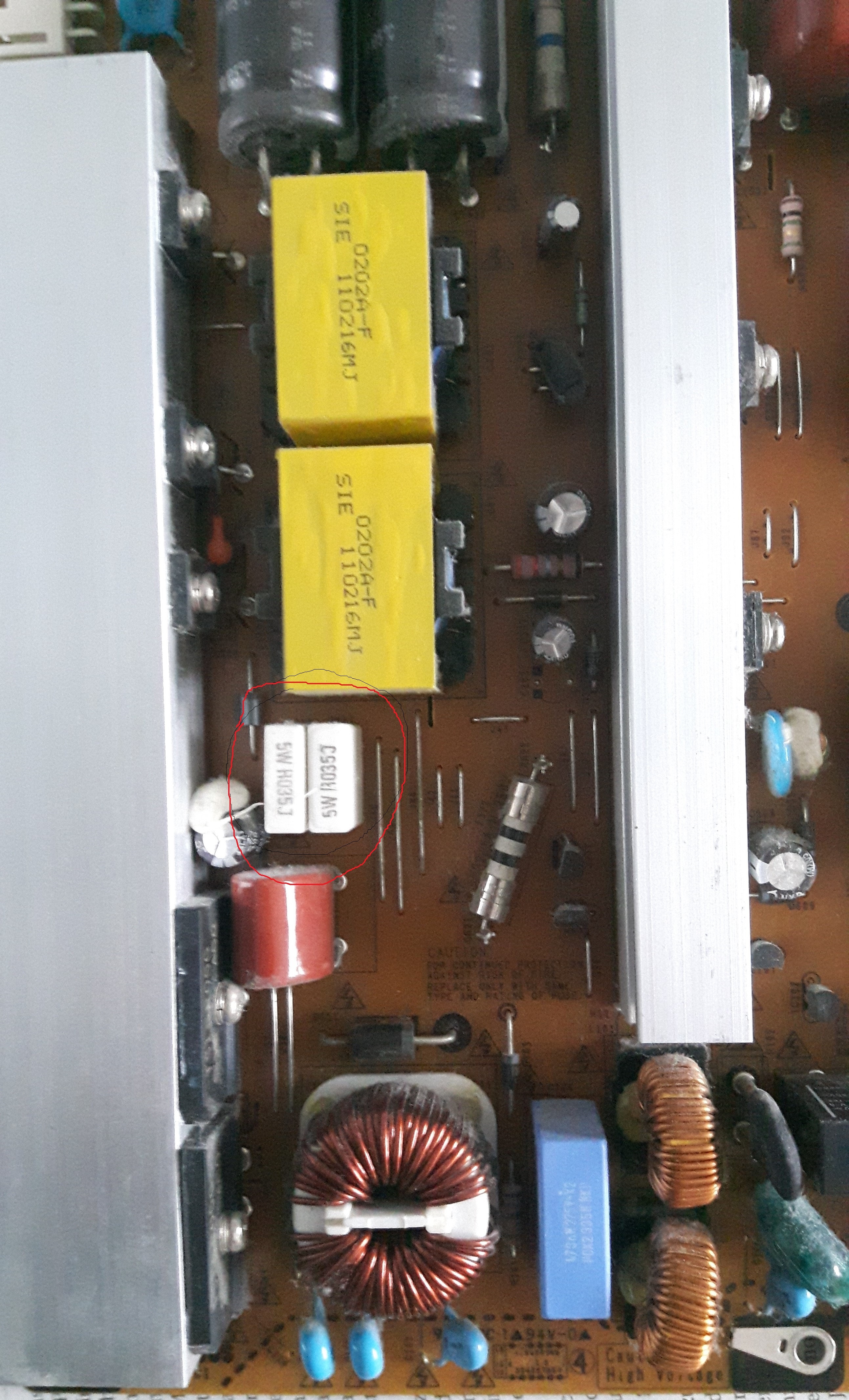

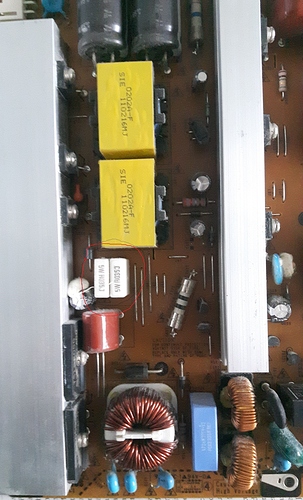

Es handelt sich um eines Plasma-TV (LG50PT353). Die beiden Widerstände (5WR035J) sind auf dem Foto markiert. Es handelt sich um die zentrale Platine unmittelbar nach dem Netzteil. Einen Schaltplan habe ich leider keinen.

V

VG haner

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Scheint mir 1 Null zu viel zu sein ! deiner hat 3 Milli-Ohm, er sucht aber 35 Milli-Ohm Und um 4 W oder 5 W brauchen wir uns dann gar nicht streiten.

Haste Recht, hab einfach blind kopiert, ohne richtig zu lesen.
Eigentlich nur, damit sich die Laien unter dem Begriff was vorstellen können.
Aber es gibt eine Auswahl an Werten, da wird unser Freund schon was passendes finden.
In einem hat er Recht: die Beschaffung von diskreten Elementen ist heutzutage schwieriger geworden, früher waren die Dinger überall erhältlich, heutzutage haben wir die Wegwerfgesellschaft.
Eine Reparaturwerkstatt nach der anderen machen zu.

0 Hilfreich
Antwort auf hanerzum Beitrag ↑

Es handelt sich um eines Plasma-TV (LG50PT353). Die beiden Widerstände (5WR035J) sind auf dem Foto markiert. Es handelt sich um die zentrale Platine unmittelbar nach dem Netzteil. Einen Schaltplan habe ich leider keinen. …

Erschlag mich jetzt nicht, aber es ist definitiv geklärt ein oder beide Widerstände sind defekt ? Was ja hier nur unterbrochen bedeuten kann.
Mit Ohmmeter gemessen hast du keinen Durchgang, bzw. hochohmige Werte ?
Und (elektrisch !) parallel ist auch definitiv abgeklärt ?

1 Hilfreich
haner schrieb:zum Beitrag ↑

Schaltplan

https://www.academia.edu/21523208/LG_42PT350_-_Service_Manual

Aber ob der was nutzt?
Ich befürchte, wenn du die Widerstände (die du doch sicher nachgemessen hast!) ausgetauscht hast, wirst du feststellen, dass sie nur nach dem Halbleiter kaputt gegangen sind.

0 Hilfreich

Hier jetzt nochmal ein Update für Euch. Habe die beiden Widerstände ausgelötet und nochmla mit meinem Messgerät durchgemessen. Das Messgerät zeigt bei beiden Widerständen jeweils 0,3 Ohm an. Laut Bezeichnung sollten sie ja 0,035 Ohm haben. Daraus würde ich als Nicht-Elektroniker schließen, dass sie defekt sind.

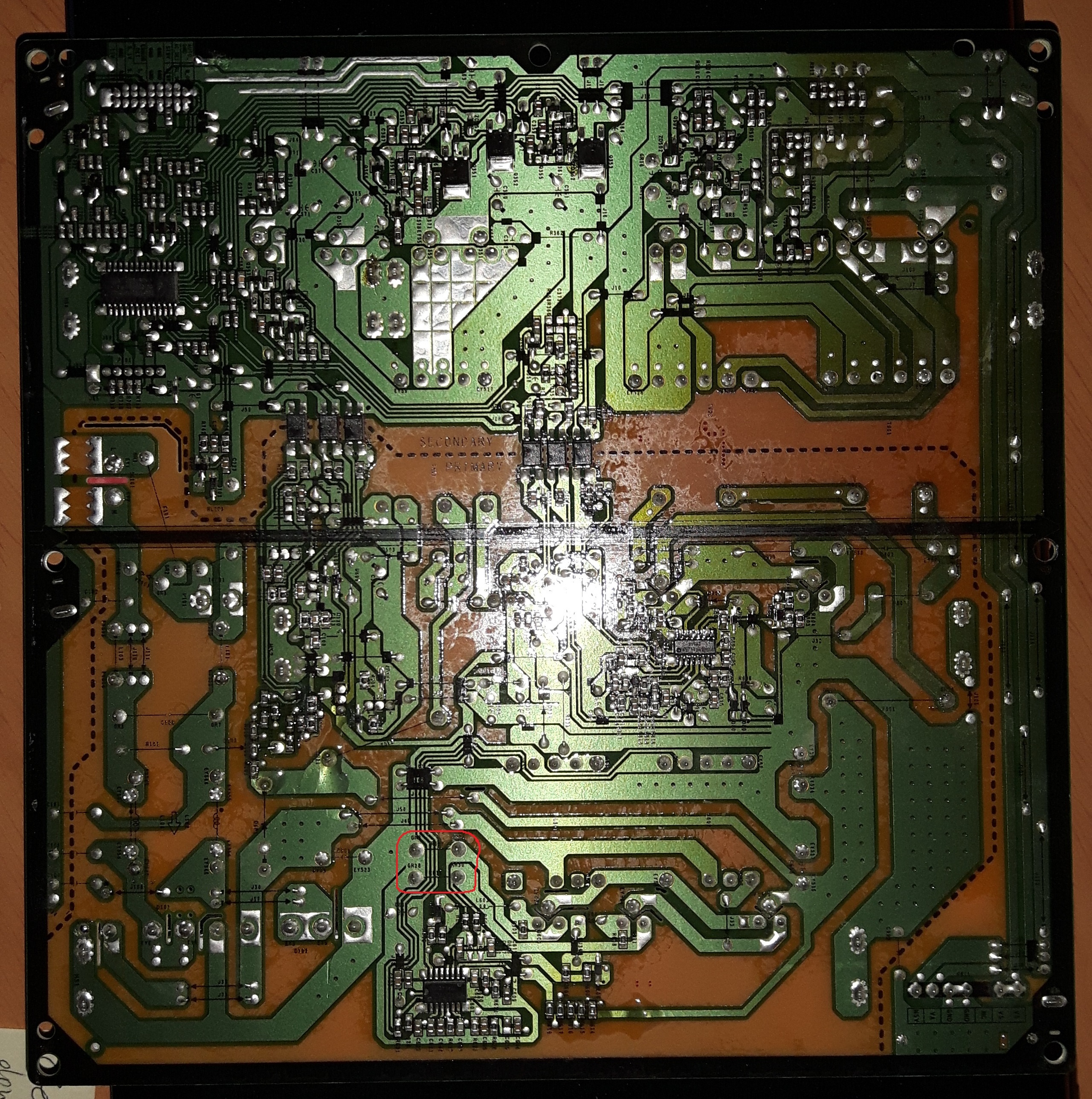

Mit der Parallelschaltung bin ich mir nicht mehr ganz so sicher. Habe daher einmal die Rückseite der Platine abfotografiert. Könnt Ihr mir da bitte nochmal helfen?

VG haner

0 Hilfreich
Antwort auf Anonym_0f2f9bea226bzum Beitrag ↑

https://www.academia.edu/21523208/LG_42PT350_-_Service_Manual Aber ob der was nutzt? Ich befürchte, wenn du die Widerstände (die du doch sicher nachgemessen hast!) ausgetauscht hast, wirst du feststellen, dass sie nur na …

Was meinst du mit „nach dem Halbleiter“?

0 Hilfreich
Antwort auf hanerzum Beitrag ↑

Hier jetzt nochmal ein Update für Euch. Habe die beiden Widerstände ausgelötet und nochmla mit meinem Messgerät durchgemessen. Das Messgerät zeigt bei beiden Widerständen jeweils 0,3 Ohm an. Laut Bezeichnung sollten sie …

Hallo!

Die sind nicht parallel ! Nur einseitig(im Foto links) sind sie verbunden.

Warum hast Du die Widerstände überhaupt gemessen und dann als Fehler bewertet ? Einfach so ? Oder was gab Anlass, sie näher zu untersuchen ?
Was ist denn der TV-Fehler überhaupt ? Was geht nicht ?

kein normales Ohmmeter kann so kleine Werte messen.
Wenn deine Messleitungen bei direktem Kontakt(Kurzschluss) Null anzeigen und anschließend bei dem Hochlast-R den Wert 0,3 Ohm, dann wäre das schon verdächtig.
Obwohl ich mir hier schlecht vorstellen kann wie so eine Erhöhung stattfinden kann.
Unterbrochen wäre normal und durch Überlast zu erklären, der interne Widerstandsleiter(Draht oder Metall(Kohlebahn) brennt durch.

Schaltplan wurde gezeigt, hast Du da diese Werte gefunden ? Stimmt der Wert 0,035 Ohm ? Nicht das der Bauteilaufdruck falsch ist !

MfG
duck313

0 Hilfreich

Es ist so, dass sich der Fernseher kurz anschaltet (Klick-Geräusch zu hören), dann schaltet er wieder ab. In Foren bin ich darauf gestoßen, dass in diesem Fall bei Plasma-Fernseheren oft Lastwiderstände oder Sicherungen auf der Netzteil-Platine durchgebrannt sind. Also habe ich diese alle nachgemessen und bei diesen beiden bin ich auf die Abweichung vom angegebenen Wert gestoßen.
Danke für die Info, dass sie nicht parallel sind. Dann muss ich mir doch die zwei passenden Widerstände besorgen.

0 Hilfreich
haner schrieb:zum Beitrag ↑

Das Messgerät zeigt bei beiden Widerständen jeweils 0,3 Ohm an

..Und was zeigt das Messgeraet, wenn Du nur die beiden Messleitungen zusammen haelst? Den Leitungswiderstand und den Widerstand der Mess-Stecker, welcher Wert? Theoretisch null. Vierpolmessung?

0 Hilfreich
Antwort auf hanerzum Beitrag ↑

Es ist so, dass sich der Fernseher kurz anschaltet (Klick-Geräusch zu hören), dann schaltet er wieder ab. In Foren bin ich darauf gestoßen, dass in diesem Fall bei Plasma-Fernseheren oft Lastwiderstände oder Sicherungen …

Das habe ich mir fast gedacht.
Vergiß diese Widerstände erst einmal.

Der Fehler „Schaltet ein und geht gleich wieder aus“ liegt (wenn überhaupt) an anderen Hochlastwiderständen.
Ich habe oben ein Video eingestellt, schau rein, wo die verdächtigen Bauteile liegen. Und suche die auf deiner Platine.

Sie haben Werte um 10 Ohm/5W.

0 Hilfreich
haner schrieb:zum Beitrag ↑

Das Messgerät zeigt bei beiden Widerständen jeweils 0,3 Ohm an.

Das ist ein Messfehler.
Meine einfachen Multimeter zeigen auch immer so zwischen 0,2 und 0,4 Ohm an, wenn man die Messspitzen berührt. Ich rede da von „einfachen“ Multimetern in der 100-200 € Klasse.
Ein Messgerät, um 0,03Ohm halbwegs genau zu messen, wirst du gar nicht haben.

0 Hilfreich
haner schrieb:zum Beitrag ↑

Was meinst du mit „nach dem Halbleiter“?

Es könnte eine Ursache dafür geben, dass ein Widerstand zerstört wird.
Klar: Alterung, grenzwertige Dimensionierung, dumme Platzierung - kann alles sein.
Es kann aber auch sein, dass ein ganz anderes Bauteil einen schweren Defekt hat und dadurch der Widerstand gestorben ist.
Beachte:
Manchmal werden Widerstände auch als „Sicherung“ missbraucht. Du hast in LED Lampen oft recht niederohmige Widerstände am 230V Eingang, die einmal den Einschaltstrom begrenzen sollen, aber zudem auch bei einem Defekt hinter dem Widerstand zerstört werden und diese Bauteile von der Netzspannung trennen.

0 Hilfreich
haner schrieb:zum Beitrag ↑

defekt

Mit SICHERHEIT sind sie das nicht!

Bist du wirklich sicher, dass du mit einem Multimeter so gut umgehen kannst, dass du dir nicht an der Hochspannung im Plasma-Fernseher einen tödlichen Schlag abholst?

Btw.: ich traue dir, ehrlich gesagt, nicht zu, ein derart kompliziertes Gerät nur mit einem Multimeter und ohne Schaltplan zu reparieren, wenn du schon derartige Anfängerfehler machst. Du solltest dir überlegen, ob es sich lohnt, in das Ding noch Zeit oder gar Geld zu stecken. Zum Lernen ja, zum Reparieren nein.

0 Hilfreich
