Frage 16. September 2019, 10:09 Uhr · 36 Antworten

Netzwerkkameras für Firma

Hallo Leute!

Wir wollen in der Firma jetzt rund 20 Netzwerkkameras in Betrieb nehmen. Kann mir dafür jemand die wichtigsten Einstellungen mitteilen bzw. worauf unbediengt zu achten ist?

o) neue Hikvision Kameras
o) go1984 Software ggf. ivms4200
o) Kameras auf mehreren Switches (HP Aruba mit PoE)
o) eigener Windows Server wär vorhanden
o) Auflösung 1920x1080 mit 1FPS
o) Motiondetection

Die Kameras sind im Netzwerk absolut nachrangig.

Macht QoS Sinn?
VLAN?
Oder wär es am besten dass die Kameras auf eine interne Speicherkarte schreiben und nur bei Bedarf abgerufen werden und somit das Netzwerk entlastet wird!?

Meine Befürchtung ist dass die Kameras zu viel traffic verursachen und dadurch das Netzwerk verlangsamt.

Bitte/Danke. 🙂

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

36 Antworten

Stan66923 schrieb:zum Beitrag ↑

Kann mir dafür jemand die wichtigsten Einstellungen mitteilen bzw. worauf unbediengt zu achten ist?

Heißt das, dass hier jemand mit einem Projekt beauftragt wurde, der sowas noch nie gemacht hat?
Oh je.

Zuerst sind natürlich die rechtlichen Voraussetzungen zu schaffen. Entsprechende Hinweise und Datenschutzerklärungen sind dort aufzuhängen, wo Betriebsfremde in den Bereich der Überwachung hereingehen können.

Dann muss man natürlich auf Netzwerkstabilität und Netzwerkhygiene achten.
So ein Kamerasystem gehört natürlich nicht in das Firmennetzwerk, in dem alle Betriebsprozesse und -daten laufen.
Es ist mindestens logisch abzugrenzen. Auf Grund des Datenverkehrs, der ja nun mal extrem von gewählter Auflösung und Bildrate abhängig ist, kann ein separates, physikalisches Netzwerk nötig sein. Offenbar gibt es mehrere Switches in mehreren Netzwerkschränken. Wenn diese nicht nur über eine Einzelanbindung mit der Zentrale verbunden sind, würde ich da schon separate „Uplinks“ für das Kamerasystem nutzen. Aber wie gesagt, vielleicht zuerst mal bei den gewählten Einstellungen den tatsächlichen Bedarf anschauen.

Bitte beachte Grundsätzliches:
Du hast da Geräte mit einer Software, die grundsätzlich in der Lage ist, Daten zu „Mama“ über das Internet zu schicken. Hikvision bietet ja ein Portal an, über dessen Homepage man sich seine Kameras anschauen kann.
Dieser Software kann man nun grenzenlos trauen, dann pack die Geräte ins Firmennetz - viel Glück.
Oder man kann denken, dass dies eine potentielle Angriffstelle darstellt, ob durch böswilligen oder durch fehlerhaften Code - das ist egal.
Bei mir laufen Kameras und Festplattenrekorder in einer DMZ. Ich habe da „deny all“ und erlaube nur die dokumentierten Ports für den Fernzugriff durch mich.

1 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Heißt das, dass hier jemand mit einem Projekt beauftragt wurde, der sowas noch nie gemacht hat? Oh je. Zuerst sind natürlich die rechtlichen Voraussetzungen zu schaffen. Entsprechende Hinweise und Datenschutzerklärungen …

Hallo!

Danke für deine Antwort. Es war mir schon bewusst dass dies etwas komplexer ist, dachte aber vielleicht gehts doch irgendwie…
Da wir keinen Netzwerktechniker haben und wir selber nur die Basics wissen, wird es wohl am besten sein ich hol mir eine Firma die sich auf Kameras spezialisert hat.

Ja wir haben mehrere Switches in mehreren Schränken. Und es wird wahrscheinlich auch laufend erweitert. Jetzt muss ich nur noch die Geschäftsführung davon überzeugen. Netzwerkauslastung und Sicherheit sind schon mal gute Argumente.

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Netzwerkauslastung und Sicherheit

Ich lade mal @Flowerwoman ein, die kann dir deutlich mehr dazu sagen. Zudem auch mit gehörigem Fachwissen. Ich bin selbst erlernter Netzwerk-Halbmann. Das ist man, wenn man deutlich mehr als ein Laie weiß, was zugleich aber weniger als 1% dessen ist, was Fachleute können.

0 Hilfreich

Hallo,

Stan66923 schrieb:zum Beitrag ↑

Ja wir haben mehrere Switches in mehreren Schränken. Und es wird wahrscheinlich auch laufend erweitert.

Stan66923 schrieb:zum Beitrag ↑

Da wir keinen Netzwerktechniker haben

Hmm, wenn Ihr 20 Kameras verteilen wollt und das Areal somit allein Flächentechnisch größer ist und kein Administrator Inhouse ist … Puh, da würd ich zuerst eine neue Stelle ausschreiben wollen., aber egal.
Die Einstellungen wird Dir so keiner sagen können, denn dazu sollte man das Netzwerk und die darin verwendeten Dienste kennen. Dazu gehören AUCh so Stichworte wie Firewall, VLAN, Switchmanagement, und wie schon angesprochen Rechtliches, DMZ, etc. Also Ja, das ist schon eeetwas komplexer 😉
Aus Erfahrung der beiden oberen Sätze mit den einzusetzenden Hardwarekomponennten würde ich eh darüber nachdenken ob man an der Netzwerkinfrastruktur im gesammten noch einiges ändert, da man so wie das klingt „Netzwerkswitche über mehrere Schränke…“ sicherlich noch weas optimieren kann und wenn die GL eh Geld in die hand nehmen muß und sich durch die Optimierung Geld sparen läßt würe das eben eine entsprechede Maßnahme. Die Daten der Kameras auf der kamera selbst auf der SD Karte speichern halte ich eher für suboptimal (was ist wenn irgendjemand die karte rauszieht oder ein Diebstahl erst nach Wochen entdeckt wird und die Daten bis dahin wieder überschrieben sind … sprich Daten zentral auf Server ablegen, dessen Daten regelmässig auf einem externen Medium (Band, Platte, Cloud) gesichert werden sodas man immer die Daten einsehen kann. Ebenso ist natürlich Zugangstechnisch sicher zu stellen, das nicht Hinz&Kunz auf dei Daten zugreifen und im schlimmsten Fall wild löschen können. Ich würde das jemanden lassen machen, der sich damit auskennt. Viel Glück.

0 Hilfreich
Antwort auf Little_Hzum Beitrag ↑

Hallo, Hmm, wenn Ihr 20 Kameras verteilen wollt und das Areal somit allein Flächentechnisch größer ist und kein Administrator Inhouse ist … Puh, da würd ich zuerst eine neue Stelle ausschreiben wollen., aber egal. Die Ei …

Hallo und danke für deine schnelle Antwort!
Wir sind zu zweit in der IT, haben aber beide wenig Ahnung wenns ums Netzwerk geht. VLAN geht noch, aber beim Thema DMZ scheitern wir schon. Wir haben eine externe Firma dafür, mal fragen wie weit sich die mit Kameras und Netzwerkmanagement auskennen.

0 Hilfreich
Hilfreichste Antwort
Stan66923 schrieb:zum Beitrag ↑

rund 20 Netzwerkkameras
[…]
o) Auflösung 1920x1080 mit 1FPS
o) Motiondetection
[…]
Meine Befürchtung ist dass die Kameras zu viel traffic verursachen und dadurch das Netzwerk verlangsamt

Ein Jpeg mit 2MP liegt im Bereich <500kB, eher drunter. Bei 20 Kameras 1fps macht das eine maximale zusätzliche Netzwerklast von 0,08GBit/s. Das sollte jedes halbwegs moderne LAN aushalten, ohne dass es zu spürbaren Einbußen kommt. Und auch diese Zahl ist nur Ergebnis einer Milchmädchenrechnung, weil das Netz ja sternförmig ist und die genannte maximale Last nur dann gilt, wenn das alles auch über die gleichen Adern gehen, also im besten Fall nur auf dem letzten Patchkabel zum Server anliegen.

Es sei denn, dass das Netzwerk jetzt schon lahmt aber dann habt ihr eh ganz andere Probleme.

Was geht wäre, die Kameras alle zusammen auf einen eigenen exklusiven Switch zu patchen und den exklusiv mit einem eigenen Netzwerkport am Server zu verbinden. Damit hältst du die Last komplett aus deinem internen Netzwerk raus. Das würde aber bedeuten, dass auch genügend freie Leitungen liegen, um von überall eine Punkt-zu-Punkt-Verbindung zu einer zentralen Stelle zu machen.

Die Frage Sicherheit hat 2 Ebenen. Die eine Ebene ist, dass die Kameras eventuell mit dem Anbieter kommunizieren und Bilder dorthin streamen, was eventuell unerwünscht ist.

Die zweite Ebene ist, dass die Kameras eventuell von außen zugänglich sind. Wenn jemand fummelt kommt er/sie eventuell an ein Netzwerkkabel und könnte sich so Zugang zum internen Netzwerk verschaffen. Hier helfen VLANs oder DMZs oder eben ein vollständig eigenes Netzwerk.

Aber auch elektrisch kann man mit einem freiliegenden Netzwerkkabel Schaden anrichten. Ein kräftiger Spannungsimpuls und dein Switch und ggf. weitere damit verbundene Geräte gibts nicht mehr.

Stan66923 schrieb:zum Beitrag ↑

Oder wär es am besten dass die Kameras auf eine interne Speicherkarte schreiben und nur bei Bedarf abgerufen werden und somit das Netzwerk entlastet wird!?

Das geht natürlich auch, allerdings müssen die Kameras dann an erreichbaren Stellen verfügbar sein und auch hier hast du wieder das Problem mit dem Zugriffsschutz. Es nutzt dir nichts, wenn die Kamera einen Einbruch aufzeichnet aber dann die Speicherkarte von der Diebin mitgenommen wird.

Das muss man Risiko und Nutzen gut nebeneinanderstellen.

Stan66923 schrieb:zum Beitrag ↑

dachte aber vielleicht gehts doch irgendwie

Geht es auch. Bloß liegen die Schwierigkeiten nicht da, wo du sie vermutet hättest.

Stan66923 schrieb:zum Beitrag ↑

Ja wir haben mehrere Switches in mehreren Schränken.

Das ist per se kein Problem. Dir muss halt klar sein, dass du damit deinen Stern verzweigst. Das kann zu Lasten der Netzwerkperformance gehen, muss es aber nicht. Stichworte hier wären trunking oder 10GBASE-T uplink-Ports.

Stan66923 schrieb:zum Beitrag ↑

Und es wird wahrscheinlich auch laufend erweitert

Organisches Wachstum ist nichts Ungewöhnliches. Aber ihr solltet das trotzdem nicht einfach mit fliegender Verdrahtung zusammenstecken. Da gehört vorher ein vernünftiges Konzept dazu und dann eine high-level aber laufend aktuelle Dokumentation her.

X_Strom schrieb:zum Beitrag ↑

Ich lade mal @Flowerwoman ein, die kann dir deutlich mehr dazu sagen.

danke für das Lob.

Stan66923 schrieb:zum Beitrag ↑

Da wir keinen Netzwerktechniker haben und wir selber nur die Basics wissen, wird es wohl am besten sein ich hol mir eine Firma die sich auf Kameras spezialisert hat.

Nee. Ihr braucht keine Firma, die sich auf Kameras spezialisiert hat. Ihr braucht selbst das Know-How was die Basics in Sachen Netzwerk abdeckt. Dazu gehört alles, was das OSI Modell so zu bieten hat, also auch die Kabel an sich. Dazu gibt es einschlägige Normen, die insbesondere dann einzuhalten sind, wenn das Netzwerk erweitert wird.

Little_H schrieb:zum Beitrag ↑

Puh, da würd ich zuerst eine neue Stelle ausschreiben wollen., aber egal.

Naja, ich denke, das geht auch ohne Vollzeitstelle.

Little_H schrieb:zum Beitrag ↑

würde ich eh darüber nachdenken ob man an der Netzwerkinfrastruktur im gesammten noch einiges ändert, da man so wie das klingt „Netzwerkswitche über mehrere Schränke…“ sicherlich noch weas optimieren kann und wenn die GL eh Geld in die hand nehmen muß und sich durch die Optimierung Geld sparen läßt würe das eben eine entsprechede Maßnahme

Den Bedarf erkenne ich erstmal noch nicht anhand der knappen Erklärung oben. Sowas ist häufig bauseitig bedingt, etwa weil zwischen Etagen nur eine begrenzte Zahl an Leitungen verfügbar ist. Aber genau kann man das nur sagen, wenn man die tatsächliche Netzwerkstruktur und die Anforderungen hinsichtlich sonstigem Traffic im Netzwerk kennt.

Denn es macht schon einen deutlichen Unterschied, ob die Workstations einfache Büroarbeiten machen, die alle paar Minuten mal ein Worddokument speichern oder ob über das Netzwerk mit hoher Datenrate kontinuierlich Messwerte von irgendwelchen Maschinen transportiert werden müssen.
Im ersten Fall ist es kein Problem, wenn das Netzwerk mal eine Auslastungsspitze hat. Im zweiten Fall kann der gleiche Fall katastrophale Auswirkungen haben.

Ich gehe von Fall 1 aus, denn wenn das Netzwerk kritisch für die Produktion wäre, hätten das in der GL höhere Priorität und da wäre dann auch Fachpersonal verantwortlich.

3 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Ein Jpeg mit 2MP liegt im Bereich <500kB, eher drunter. Bei 20 Kameras 1fps macht das eine maximale zusätzliche Netzwerklast von 0,08GBit/s. Das sollte jedes halbwegs moderne LAN aushalten, ohne dass es zu spürbaren Einb …

Hallo und Danke für deine Antwort!

Morgen kommt ein externer Techniker zu uns ins Haus, ich werde das Thema auch mit ihm besprechen.

Eventuell machen wir es so, dass wir einen eigenen Windows-Server, auf dem go1984 installiert ist, verwenden. Die Kameras werde ich in ein VLAN geben, aber nicht mit einen eigenen physischen Switch trennen. Der Server hat eine zweite Netzwerkkarte für das eigene VLAN Netz. So könnte ich die Kameras und das „Haupt-Netz“ von einander trennen (Sicherheit), und die Auslastung reduzieren. Im Stammthaus haben wir rund 100 Clients mit normaler Office-Anwendung, ua. einen Exchange-Server und eine ERP-Software (Mesonic WinLine).
Zwei weitere Standorte sind mit DarkFibre angebunden (1000/1000). Von diesen Standorten werde ich die Kameras auch einbinden. Insgesamt wären das dann so um die 30-40 Kameras. Für die Verbindung in die Zentrale habe ich nur 1 Fasernpaar, kann hier also kein VLAN machen. Aber dass sollte bei 1000/1000 nicht zwingend erforderlich sein.
Wenn ich die Kameras in ein VLAN gebe, macht dann QoS noch Sinn?

Danke euch!

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Insgesamt wären das dann so um die 30-40 Kameras

Das wäre nach der Milchmädchenrechnung dann ~ 15% Auslastung deiner Glasfaser. Dann würde ich lieber an jedem Standort einen kleinen Server hinstellen, der die Daten wegspeichert. Das kann ja auch nur was kleines Virtuelles sein ohne viel Bums. Aber eben so, dass die Daten nicht laufend übers WAN gestreamt werden.

Stan66923 schrieb:zum Beitrag ↑

Für die Verbindung in die Zentrale habe ich nur 1 Fasernpaar, kann hier also kein VLAN machen

Natürlich kannst du. Ist doch eh nur virtuell.

Stan66923 schrieb:zum Beitrag ↑

Wenn ich die Kameras in ein VLAN gebe, macht dann QoS noch Sinn

Was könntest du nur jetzt schon wieder meinen?

2 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Das wäre nach der Milchmädchenrechnung dann ~ 15% Auslastung deiner Glasfaser. Dann würde ich lieber an jedem Standort einen kleinen Server hinstellen, der die Daten wegspeichert. Das kann ja auch nur was kleines Virtuel …

Die 30-40 Kameras sind nicht pro Standort, sondern insgesamt. Pro Standort habe ich etwa 10 Kameras. Dann brauch ich doch keinen eigenen Server!?

Wenn ich nur 1 Fasernpaar habe, und das auf Port 52 hängt, kann ich dann auf Port 52 mehrere VLANs machen?

QoS… macht das noch Sinn wenn die Kameras im VLAN hängen? Mit QoS kann man doch den Traffic priorisieren, und das bräuchte ich ja nicht wenn die Kameras in eigenen VLAN sind.

Sorry für die vielleicht dummen fragen, aber ich kenn mich mit Netzwerktechnik nicht aus…

Folgende Einstellungen habe ich auf der Kamera:
Auflösung: 1280x720p
Bitrate Type: Variabel
Videoqualität: ++++
Bildrate: 1fps
Max. Bitrate: 6144Kbps
Max. mittlere Bitrate: 3072Kbps
Videocodierung: H.264
H.264+: Ein

0 Hilfreich
Flowerwoman schrieb:zum Beitrag ↑

~ 15% Auslastung deiner Glasfaser

Wenn das wirklich eine Darkfiber mit 1Gbit/ s ist, dann würde ich mich eher fragen, ob ich nicht ein paar Euro in neue Transceiver und Switches investiere anstelle Server zu doppeln…

Das nur am Rande…

0 Hilfreich
Antwort auf Sebastianzum Beitrag ↑

Wenn das wirklich eine Darkfiber mit 1Gbit/ s ist, dann würde ich mich eher fragen, ob ich nicht ein paar Euro in neue Transceiver und Switches investiere anstelle Server zu doppeln… Das nur am Rande…

Servus!

Ist wirklich Darkfiber, könnten auch mit 10G fahren. Den nötigen HP Aruba Switch habe ich dafür. Aber angeblich gibts dafür (noch) keine passenden Transceiver für die Distanz von mehreren Kilometer.

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Dann brauch ich doch keinen eigenen Server!?

Warum nicht? Wie gesagt, 15% deiner Bandbreite gehen sonst nur auf die Kameras drauf. Das würde ich mir streng überlegen.

Stan66923 schrieb:zum Beitrag ↑

Wenn ich nur 1 Fasernpaar habe, und das auf Port 52 hängt, kann ich dann auf Port 52 mehrere VLANs machen?

klar.

Virtual Local Area Network | Verbindung von VLAN-Switches

Stan66923 schrieb:zum Beitrag ↑

QoS… macht das noch Sinn wenn die Kameras im VLAN hängen

Du willst QoS im LAN machen und nicht nur im WAN? Das ist für den lokalen Switch mit 10 Kameras völlig unnötig.

Stan66923 schrieb:zum Beitrag ↑

Folgende Einstellungen habe ich auf der Kamera

Die helfen aber nicht. Das sind die absoluten Maximalwerte. Dort kommen im Mittel maximal 3MBit/s zusammen. Aber das ist viel zu hoch bei 1 Bild/s.

Sebastian schrieb:zum Beitrag ↑

anstelle Server zu doppeln

Eine Firma mit 3 Standorten und 100 Mitarbeitern / Standort ist jawohl georedundant aufgestellt. Also läuft da ja hoffentlich schon irgendwo ein bisschen Blech pro Standort. Und da würde ich einfach jeweils noch ne kleine virtuelle Instanz hochziehen.
Das ist mit Sicherheit erheblich (!) billiger als „ein paar neue Transceiver“. Und es bildet eine dauerhafte Entlastung der Fasern. Aber das ist dann am Ende wohl doch eher eine philosophische Frage.

Wenn es aber wirklich nur am Hauptstandort Server gibt - was ich mir in Zeiten von „alles in die Cloud“ am Ende auch irgendwie vorstellen kann - dann muss man halt für ein paar Kamerabilder seine WAN-Links schneller machen, so sinnlos ich das finde.

2 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

DarkFibre angebunden

Den Begriff kenne ich als Bezeichnung für eine ungenutzte Faser. Das kann nicht gemeint sein.

Stan66923 schrieb:zum Beitrag ↑

habe ich nur 1 Fasernpaar, kann hier also kein VLAN machen

Wenn du ein Faserpaar hast und keine aktiven Komponenten dazwischen sind, auf die du ggf. keinen Zugriff oder Einfluss hast, geht VLAN natürlich. Das ist ja gerade der Witz an virtuellen Netzen.
Auf dieser Verbindung - sei es Glasfaser, Funk oder Kupfer - sorgt ein vorgeschalteter Switch, dass Pakete vom Netz 1 „grün“ angemalt werden, vom Netz 2 werden rosa, vom Netz 3 hellblau.
Am Ende sitzt wieder ein VLAN fähiger Switch, der dann die Pakete nach Farben sortiert und an die passenden Schnittstellen weitergibt. Da die nachgeschalteten Geräte mit der Farbinformation nichts anfangen können, wird die Farbe vorher abgewaschen.

Während der gemeinsamen Übertragung über ein Medium dient die Markierung (Tag) dazu, dass die Pakete später wieder passend sortiert werden. Hätte man mehrere Verbindungen, würde man die Markierung gar nicht benötigen.

Stan66923 schrieb:zum Beitrag ↑

Wenn ich die Kameras in ein VLAN gebe, macht dann QoS noch Sinn?

Ich hatte deine Angabe mit 1fps und 2MP nicht richtig bemerkt. Wie bereits vorgerechnet, ist das eine sehr niedrige Netzwerklast.
Was soll priorisiert werden? Wenn die Verbindung schon sehr voll ist, könnte eine garantierete Datenrate für die Video-Pakete sinnvoll sein. Das gilt unabhängig davon, ob man auf der Verbindung getaggte VLAN Pakete überträgt. Allerdings lassen sich einschlägige Regeln, die sich auf VLANs beziehen, schnell und leicht schreiben.

1 Hilfreich
X_Strom schrieb:zum Beitrag ↑

Den Begriff kenne ich als Bezeichnung für eine ungenutzte Faser. Das kann nicht gemeint sein

Doch. Das bedeutet in diesem Fall, dass die Fasern exklusiv Punkt-zu-Punkt von einem Standort zum anderen liegen. Also ist das keine Faser zu irgendeinem MPLS-Backbone oder sowas, sondern wirklich direkt. Das ist tatsächlich das Schnellste und vermutlich Teuerste, was man so bekommen kann.

Aber das passt in Summe alles überhaupt nicht damit zusammen, dass die IT-Leute dort so wenig vom Netzwerken wissen. Welche Firma betreibt so ein Netzwerk ohne inhouse Fachleute?
Aber auch das könnte ich mir in Zeiten von „alles in die Cloud“ dann doch wieder vorstellen. Weil man mit „alles in der Cloud“ überhaupt keine IT-Fachleute mehr braucht. Und das bisschen Patchen, das macht halt irgendwer. Und solange auf dem Rest Hardware HP und Cisco draufsteht ist ja auch alles knorke.

1 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Doch. Das bedeutet in diesem Fall, dass die Fasern exklusiv Punkt-zu-Punkt von einem Standort zum anderen liegen. Also ist das keine Faser zu irgendeinem MPLS-Backbone oder sowas, sondern wirklich direkt. Das ist tatsäch …

Unsere Firma betreibt so ein Netzwerk ^^
Grundsätzlich sind alle Standorte per MPLS untereinander verbunden. Nur zwei Standorte sind per Darkfibre, weil es dort die Möglichkeit dafür gibt. Es ist günstiger als MPLS und enorm schneller.
Ich werde das alles morgen mal mit dem externen Techniker besprechen.

0 Hilfreich

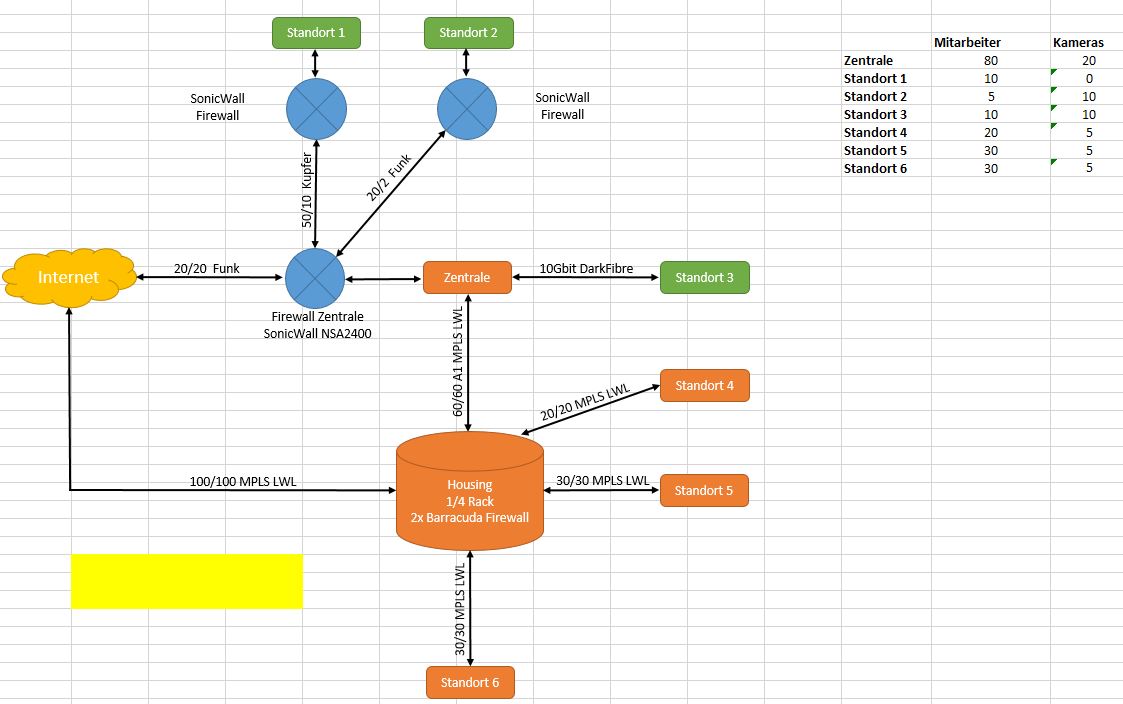

Vielleicht hilft das weiter.
In der Zentrale stehen sämtliche Server. Im Housing, was unnötig ist, steht nur eine Firewall.
Am Standort 4 steht ein eigener Server für die Kameras.

0 Hilfreich
Flowerwoman schrieb:zum Beitrag ↑

Doch. Das bedeutet in diesem Fall, dass die Fasern exklusiv Punkt-zu-Punkt von einem Standort zum anderen liegen

Aha, hat ein Kunde von mir.
Und er bezahlt für eine 100Mbit/s Verbindung.
Gigabit soll das Doppelte kosten.
Den Rest sag ich nicht.

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Den nötigen HP Aruba Switch habe ich dafür. Aber angeblich gibts dafür (noch) keine passenden Transceiver für die Distanz von mehreren Kilometer.

Sowas https://www.fs.com/de/products/74674.html kann 40 km, ob der „Generic“ mit dem Aruba-Switch zusammenspielt, oder ob man einen deutlich teureren „maßgeschneiderten“ nimmt … kann man klären oder ausprobieren.
Wenn man nur bis 10 km braucht, dann gibt es die Transceiver noch etwas günstiger. Kompatibilität muss man klären…

Oder - wenn man weiter ansteigenden Datenverkehr erwartet, dann nimmt man welche, mit denen man CWDM kann, die kann man „erstmal so“ benutzen und wenn 10Gbit/s nicht mehr ausnutzen, dann kauft man einen Mux/Demux und kann auf anderen Farben nochmal jeweils 10GBit/s auf dem gleichen Faserpaar fahren.

Flowerwoman schrieb:zum Beitrag ↑

Doch. Das bedeutet in diesem Fall, dass die Fasern exklusiv Punkt-zu-Punkt von einem Standort zum anderen liegen.

X_Strom schrieb:zum Beitrag ↑

Aha, hat ein Kunde von mir.
Und er bezahlt für eine 100Mbit/s Verbindung.
Gigabit soll das Doppelte kosten.

Das ist dann aber keine Darkfibre. Darkfibre ist tatsächlich nur eine direkte Faser und um die Technik an den Enden muss man sich selber kümmern. Ob man da 100MBit/s oder 180 GBit/s drüber macht ist dem, an den man bezahlt ziemlich schnuppe.

Aber so langsam kommen wir ab 🙂
(sorry, wenn die Links einseitig zu einem Hersteller gehen; ich habe dort allerdings gute Erfahrungen gemacht und die Preise sind eher angenehm. Bin nicht verwandt oder verschwippschwägert … )

Sebastian

1 Hilfreich
Sebastian schrieb:zum Beitrag ↑

Das ist dann aber keine Darkfibre

Technisch: Ja.
Tariflich: Nein.

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Am Standort 4 steht ein eigener Server für die Kameras.

Also du willst die Bilder von 55 Kameras über eine 20 MBit/s-Leitung schieben? Das kannst du vergessen.
Nach der Milchmädchenrechnung oben kommst du auf 4 MBit/s/Kamera. Selbst wenn das wegen H.264 nur ein Zehntel davon sein sollte, kannst du das vergessen.

Da hilft dir dann auch kein QoS mehr. QoS hilft ja nur bei plötzlichen und kurzfristigen Überlasten und sorgt auch nur für Priorisierung der Datenströme. QoS hilft dir nicht, wenn die Datenrate kontinuiertlich zu hoch ist.

Das gleiche Problem hast du auch nochmal an Standort 2. Dort sind 10 Kameras aber nur 2MBit/s uplink. Das ist einfach zu wenig.

Nochmal: Es macht überhaupt keinen Sinn, mit diesen Daten sämtliche WAN-Links vollzumüllen. Stellt halt an jedem Standort ein kleines NAS hin oder von mir aus auch einen Raspberry Pi und lasst die Kameras die Daten per FTP lokal darauf schieben. Dann könnt ihr euch die Daten holen, wenn ihr sie wirklich braucht.

So und jetzt nochmal was zu deinem Bildchen.

Stan66923 schrieb:zum Beitrag ↑

Im Housing, was unnötig ist, steht nur eine Firewall

Das ist der Ort, wo früher mal die Server standen, bevor das Management Azure oder AWS eingeredet bekommen hat, richtig?

Warum gibt es von manchen Standorten Links zur Zentrale und von andernen zu einer zentralen Firewall und wieder andere zum Housing.
Das sieht organisch gewachsen aus, ist aber vermutlich nicht unbedingt das Optimum.
Um von Standort 2 zu 4 zu kommen benötigt ihr mindestens 3 Hops über WAN-Strecken. Wenn nur eine davon ausfällt wars das, zudem kommt bei jedem Hop eine nennenswerte Latenz dazu. Unter dem Gesichtspunkt stellt sich dann die Frage, warum der Server für die Bilder gerade an Standort 4 steht und nicht im Housing, wo sowas hingehören würde - wenn ihr denn diesen Begriff richtig verwendet.

2 Hilfreich

Genau wir haben DarkFibre, mit nur einer direkter Faser und die Technik an den Enden haben wir selber hergestellt. Wir können Bandbreite haben was wir wollen, unabhängig vom Preis. Kostet ein paar Hundert Euro im Monat, ist aber enorm günstiger als MPLS. Die Kompatibiltät der Transreceiver wird schon seit Monaten vom Hersteller getestet…

Und nein, wir wollen nicht 55 Kameras über eine 20Mbit Leitung schieben.
In der Zentrale steht ein CAM-SRV und am Standort 4 einer.

Primär gehts mir um die Zentrale, Standort 2 und 3. Was ich leider vergessen habe, am Standort 2 folgt erst die DarkFibre Anbindung zu der Zentrale.

Die SonicWall kommt sollte nächstes Jahr weg kommen, da Standort 1 ins MPLS-Netz kommen soll.
Alle MPLS angebundenen Standorte arbeiten per RDP. Die einzelnen Clients verursachen kaum Traffic.

Für das Housing hat sich damals die Geschäftsführung entschieden da wir dafür relativ günstig am Standort 5 eine Glasfaseranbindung erhalten haben. Das Housing wird aber wahrscheinlich gekündigt werden da wir alles in der Zentrale haben wollen.

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Und nein, wir wollen nicht 55 Kameras über eine 20Mbit Leitung schieben.
In der Zentrale steht ein CAM-SRV und am Standort 4 einer.
[…]
Primär gehts mir um die Zentrale, Standort 2 und 3. Was ich leider vergessen habe, am Standort 2 folgt erst die DarkFibre Anbindung zu der Zentrale.

Es wäre wirklich total hilfreich, wenn du irgendwann mal alle Informationen zusammen auf den Tisch legen würdest. Diese Glaskugelschau wird dir nicht weiterhelfen und verschwendet unsere Zeit.
Oben schreibst du, dass die Bilder auf den Server am Standort 4 landen sollen. Jetzt ist es anders.

So würdest du mit deinem externen Techniker auch nicht umgehen, denn den bezahlst du nach angefangener viertel Stunde oder so.

3 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Es wäre wirklich total hilfreich, wenn du irgendwann mal alle Informationen zusammen auf den Tisch legen würdest. Diese Glaskugelschau wird dir nicht weiterhelfen und verschwendet unsere Zeit. Oben schreibst du, dass die …

Nein, ich hab von anfang an gesagt dass in der Zentrale der Server bzw. alle Server stehen. Und zusätzlich am Standort 4 ein eigener CAM-SRV für diesen einen Standort.
Vielleicht kam das nicht deutlich genug rüber…

0 Hilfreich
Antwort auf Stan66923zum Beitrag ↑

Nein, ich hab von anfang an gesagt dass in der Zentrale der Server bzw. alle Server stehen. Und zusätzlich am Standort 4 ein eigener CAM-SRV für diesen einen Standort. Vielleicht kam das nicht deutlich genug rüber…

Was hat denn dein externer Techniker gesagt?

0 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Was hat denn dein externer Techniker gesagt?

Der externer Techniker, der unser Netzwerk relativ gut kennt, mein dass die 20 Kameras in der Zentrale kein Problem sein sollten, inkl. den beiden Standorten mit jeweils 10 Kameras welche mit DarkFibre angebunden sind. Mit VLAN trennen und fertig. Da alle Switches auf einen Zentralen Switch zusammenlaufen, auf dem auch der Webcam-SRV läuft, soll ich hier die Auslastung checken. Ist der Switch überfordert, dann soll ich die Kameras auf einen eigenen Switch geben, aber er meint dass das nicht notwendig sein wird.

In den Niederlassungen soll ich einen eigenen Server verwenden. Bei der niedrigen Bandbreite logisch. Hier nehm ich eine HP Workstation Z2 mit 24/7 HDD.

0 Hilfreich
Antwort auf Stan66923zum Beitrag ↑

Der externer Techniker, der unser Netzwerk relativ gut kennt, mein dass die 20 Kameras in der Zentrale kein Problem sein sollten, inkl. den beiden Standorten mit jeweils 10 Kameras welche mit DarkFibre angebunden sind. M …

Ist ja in Summe das, was wir auch schon gesagt haben. Danke für das follow-up.

1 Hilfreich

Hallo Zusammen!

Ich habe hier auf die Schnelle einen Plan erstellt. Vielleicht könnt ihr mir sagen ob das für das Netzwerk ein Problem ist, bzw. ob es zu einem Problem werden kann, wenn überall noch Kameras dazu kommen.
Meine Frage ist: Wenn die Netzwerkauslastung am Webcam-Server so hoch ist bzw. noch höher werden wird (vermutlich 100-130Mbit Down), wirkt sich dass auf die Performance der anderen Server aus. Also die Netzwerkperformance zwischen Clients und den anderen Servern. Ich will nicht das dass ERP-Programm darunter leidet.

Besten Dank 🙂
Oder wäre es besser wenn ich
Idee A: An jedem Standort einen eigenen kleinen Server für die Kameras installieren
Idee B: komplett eigenes Netz (eigene Switches) für die Kameras verwende

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

vermutlich 100-130Mbit Down

Das sind in deinem Gigabit-Netzwerk halt 13% der Bruttodatenrate. Das würde ich mir streng überlegen.

Stan66923 schrieb:zum Beitrag ↑

Idee A: An jedem Standort einen eigenen kleinen Server für die Kameras installieren

Der Vorschlag kommt mir doch wage bekannt vor…

Flowerwoman schrieb:zum Beitrag ↑

Das wäre nach der Milchmädchenrechnung dann ~ 15% Auslastung deiner Glasfaser. Dann würde ich lieber an jedem Standort einen kleinen Server hinstellen, der die Daten wegspeichert. Das kann ja auch nur was kleines Virtuelles sein ohne viel Bums. Aber eben so, dass die Daten nicht laufend übers WAN gestreamt werden.

Stan66923 schrieb:zum Beitrag ↑

Idee B: komplett eigenes Netz (eigene Switches) für die Kameras verwende

Der Vorschlag kommt mir doch wage bekannt vor…

Flowerwoman schrieb:zum Beitrag ↑

Was geht wäre, die Kameras alle zusammen auf einen eigenen exklusiven Switch zu patchen und den exklusiv mit einem eigenen Netzwerkport am Server zu verbinden. Damit hältst du die Last komplett aus deinem internen Netzwerk raus. Das würde aber bedeuten, dass auch genügend freie Leitungen liegen, um von überall eine Punkt-zu-Punkt-Verbindung zu einer zentralen Stelle zu machen.

2 Hilfreich
Flowerwoman schrieb:zum Beitrag ↑

r doch wage

Ja ich weiß dass du das bereits vorgeschlagen hast.
Eine Frage ist aber noch nicht beantwortet: Wirkt sich dieser Traffic auch das gesamte Netzwerk aus => Verbindung zwischen den Clients und den Servern. Leidet dadurch auch das ERP-Programm? Oder ist das egal weil der Traffic nur zum Webcam-Server geht und das restliche Netz davon verschont ist?!

Und wenn ich die Kameras in ein VLAN gebe, spar ich mir eigene Switches und weitere Server, oder? Die vorhandenen Switches können mit der Datenmenge umgehen. Somit würde ggf. das restliche Netzwerk vom Traffic der Kameras verschond? Richtig?

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

Und wenn ich die Kameras in ein VLAN gebe, spar ich mir eigene Switches und weitere Server, oder? Die vorhandenen Switches können mit der Datenmenge umgehen. Somit würde ggf. das restliche Netzwerk vom Traffic der Kameras verschond? Richtig?

Ob du die Kameras in ein eigenes VLAN packst oder im normalen Firmennetz lässt, hat keinen Einfluss auf die Netzwerkbelastung, es wäre aber eine sicherere und sauberere Lösung.

Du hast ja an Standorten mehrere Switches. Die Kameras am Switch3 belasten halte die eine Leitung vom Switch3 zu Switch1, über die auch das Firmennetz läuft.

Wenn es genügend Leitungen zwischen den Switches gibt, könnte man diese auch mehrfach untereinander verbinden.

Entweder über Link Aggregation, dann stünde die gesamte Datenrate beiden Netzen zur Verfügung, oder über je eine Verbindung für jedes VLAN.

Switches verbrauchen Strom und kosten Geld. Ich würde - wenn die Geräte ausreichend freie Kapazitäten haben - mit VLANs arbeiten. Wenn zwischen zwei Switches mehr als eine physikalische Verbindung vorhanden ist, würde ich sowieso Link Aggregation einsetzen.
Das hilft auch, falls „Paulchen Schaltefalsch“ mal das falsche Patchkabel zieht.

Also die Verbindungen untereinander mehrfach ausführen, dort VLAN getaggt, dann die Client-Ports der Switches in die Gruppen „Firma“ und „Kameras“ aufteilen und ungetaggt die beiden Netze da herausgeben.

0 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Ob du die Kameras in ein eigenes VLAN packst oder im normalen Firmennetz lässt, hat keinen Einfluss auf die Netzwerkbelastung, es wäre aber eine sicherere und sauberere Lösung. Du hast ja an Standorten mehrere Switches. …

In der Zentrale habe ich fast überall 2 LAN oder 2 LWL Kabel zwischen den Switches. Nur zu den zwei anderen Standorten habe ich nur eine Leitung, da könnte ich aber eine 10G Verbindung machen.

Mal schauen ob ich das hinbekomme und dann noch das VLAN richtig konfiguriere.

Danke erstmal 🙂

0 Hilfreich
Antwort auf Stan66923zum Beitrag ↑

In der Zentrale habe ich fast überall 2 LAN oder 2 LWL Kabel zwischen den Switches. Nur zu den zwei anderen Standorten habe ich nur eine Leitung, da könnte ich aber eine 10G Verbindung machen. Mal schauen ob ich das hinb …

Noch eine Frage bevor ich das mit Link Aggregation angehe:
Wenn ich von allen Server die Netzwerkauslastung zusammenrechne, dann habe ich ja so ziehmlich genau die gesamte Netzwerkauslastung, oder? Wenn das im grünen Bereich ist, ich vermute mal irgendwo bei 200-400Mbit, dann habe ich noch genug Luft nach oben ich ich brauch mir bzgl. der Kameras keine Sorgen machen. Oder denk ich falsch?

0 Hilfreich
Stan66923 schrieb:zum Beitrag ↑

das restliche Netz davon verschont ist?!

Dafür hast du ja einen Switch, wie ich oben schon schrieb.

Flowerwoman schrieb:zum Beitrag ↑

Und auch diese Zahl ist nur Ergebnis einer Milchmädchenrechnung, weil das Netz ja sternförmig ist und die genannte maximale Last nur dann gilt, wenn das alles auch über die gleichen Adern gehen, also im besten Fall nur auf dem letzten Patchkabel zum Server anliegen.

Der Switch schaltet die Ports unabhängig voneinander. Also Server 1 hängt an Port 1, Server 2 an Port 2. Kamera 1 an 11 und Desktop 2 an 12. Server 1 will nur mit Kamera 1 reden, Server 2 nur mit Desktop 2.

Jetzt schaltet der Switch eine Verbindung von Server 1 zu Kamera 1. Die ist 1GBit/s duplex schnell. Gleichzeitig schaltet der Switch eine Verbindung von Server 2 zu Desktop 2. Die ist auch 1GBit/s duplex schnell.

Du transportierst also gerade 2GBit/s duplex durch das Netz. Die maximale Geschwindigkeit dafür ist limitiert durch die Backplanebandwith.

Aber das gilt natürlich nur, wenn das wirklich 2 unabhängige Datenströme sind. Wenn die gemeinsam durch die gleiche Glasfaser wollen, dann wird die maximale Geschwindigkeit für beide reduziert.

Kauf dir bitte ein Buch über Netzwerktechnik.

Stan66923 schrieb:zum Beitrag ↑

Oder denk ich falsch

ja. Dauerhaft 40% Datenrate von einer Glasfaser nur für Überwachungskameras verplempern ist sinnlos. Aber auch das habe ich oben mehr als einmal gesagt.

2 Hilfreich
Antwort auf Flowerwomanzum Beitrag ↑

Dafür hast du ja einen Switch, wie ich oben schon schrieb. Der Switch schaltet die Ports unabhängig voneinander. Also Server 1 hängt an Port 1, Server 2 an Port 2. Kamera 1 an 11 und Desktop 2 an 12. Server 1 will nur mi …

40%… das verstehst du falsch. die übertriebenen 40% sind alle server (exchange, dc, erp, webcam, …) zusammen. Und nicht nur rein die Kameras. Die Kameras haben aktuell 40-60 Mbit (Traffic laut Taskmanager am Webcam-SRV).

Egal, ich glaub es ist zu komplex um es hier zu beschreiben und ohne dass man das netzwerk kennt.

Danke euch trotzdem!

0 Hilfreich

Wie wurde das Projekt umgesetzt?

0 Hilfreich
Antwort auf angerdanzum Beitrag ↑

Wie wurde das Projekt umgesetzt?

Sorry für die späte Antwort.

Wir haben die Kameras in ein eigenes VLAN gegeben, aber dafür keine eigenen Switches in Verwendung. Das VLAN haben wir mit der niedrigsten Priorität konfiguriert. Aufgezeichnet wird mit einer NVR und 265+ Komprimierung. Von Hikvision gibt es ein Tool mit dem man die Bandbreite ungefähr berrechnen kann. Wir haben jetzt etliche Kameras in Verwendung ohne dass das Netzwerk zu stark beansprucht wird.
Beispiel: 20 Kameras brauchen ca. 10-15Mpbs.

Eine alternative Lösung wäre auf den Rekorder zu verzichten. Die Aufzeichnung erfolgt auf den Kameras direkt. Netzwerk-Traffic fällt dann nur beim Stream an.

0 Hilfreich

Deine Antwort

Zum Antworten bitte anmelden oder kostenlos registrieren.
