Hallo zusammen,

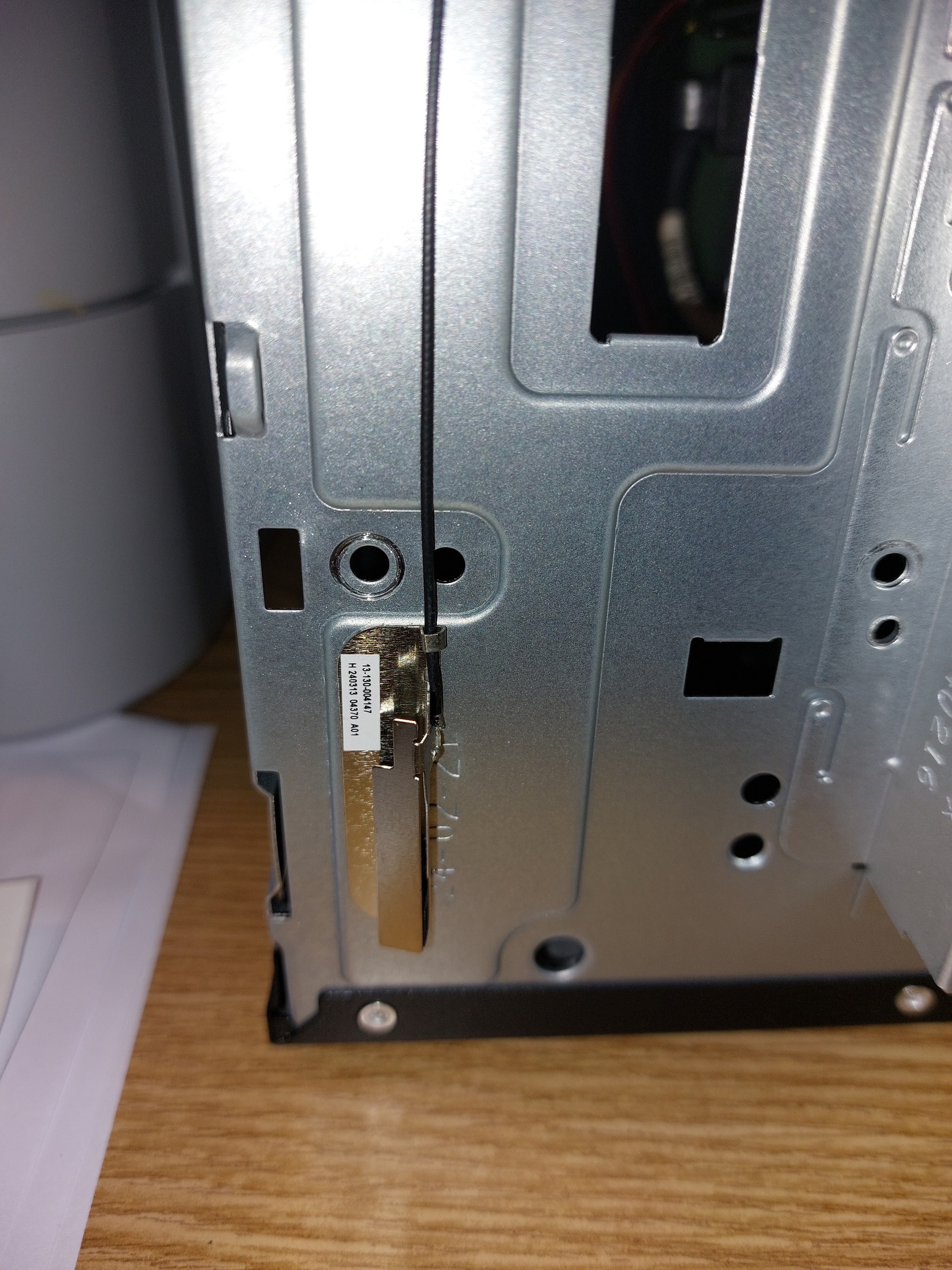

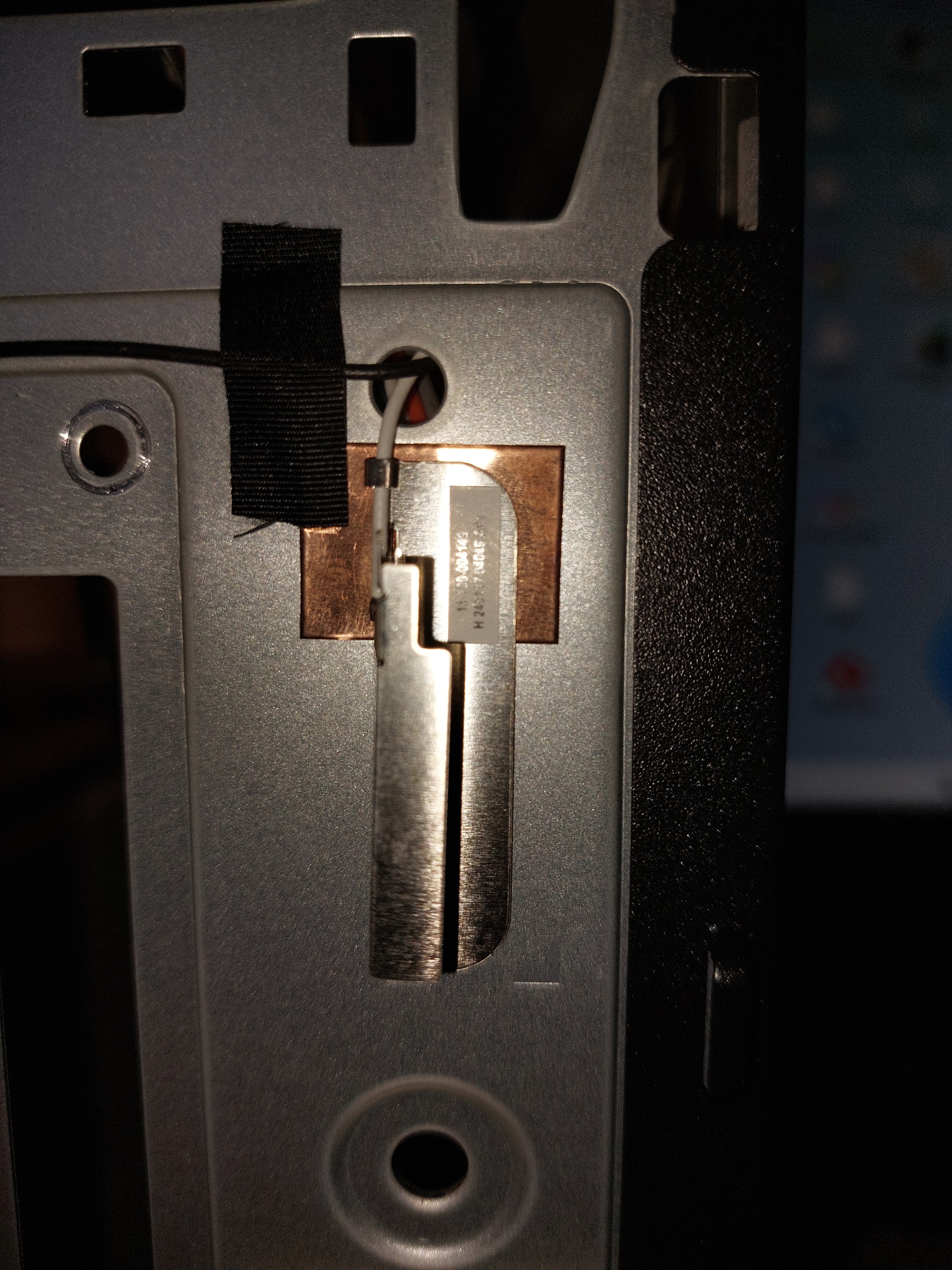

unter der Frontblende meines PC (ACER Aspire XC-1785) sind 2 Kontakte, die zu einem Chip führen. Die Kontakte sind nicht belegt und haben auch zur Frontblende keine Verbindung. Weiss jemand für was die gut sind?
MfG
Hallo,

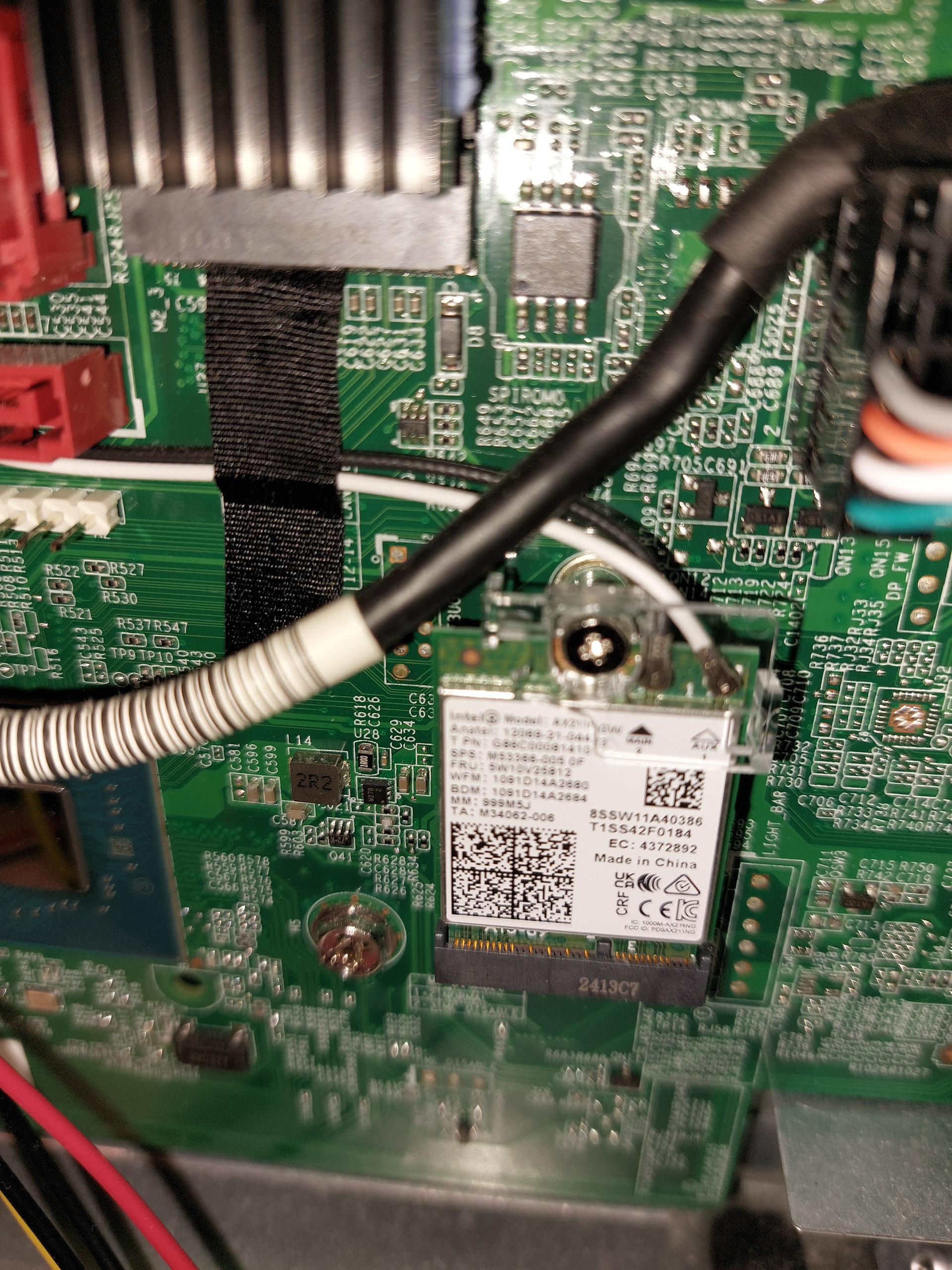

schade, dass das zweite Bild von schräg aufgenommen wurde und daher nur einen kleinen Bereich der Schärfe besitzt.
Mich erinnern die drei Bilder im Zusammenhang aber an die WLAN-Einrichtung eines alten Laptops, den ich mal zerlegte. Da war das WLAN-Modul ebenfalls steckbar ausgeführt und die zwei Koax-Kabel führten zu je einer „Kupferfläche“, die von innen an den Deckel des Displays geklebt waren.
Grüße
Pierre
2 „Gefällt mir“

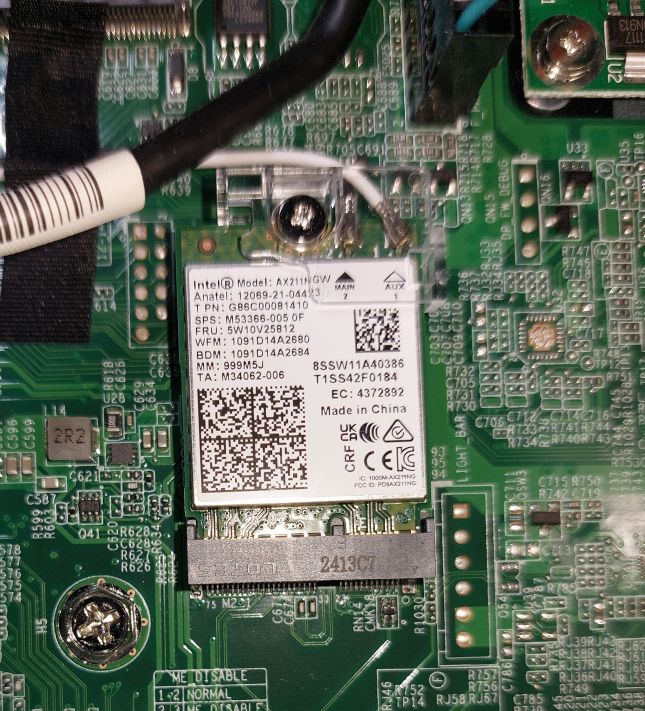

Zeig das Bild vom Modul mit dem Chip nochmal schärfer.
Das ist definitiv ein Funkmodul, ob Bluetooth oder WLAN geht aus der Beschriftung hervor.
Die „Kontakte“ sind die Antenne.
1 „Gefällt mir“
Dae sind Haupt- und Hilfsantenne deines Intel Wireless Adapters.
Vermutlich (wegen der zwei Antennen) WLAN. Bluetooth kenne ich nur mit einer Antenne.
1 „Gefällt mir“
