Hallo,
in meinem 30J alten sonst voll funktionierendem Micromat http://www.servizia.de/micromat.jpg

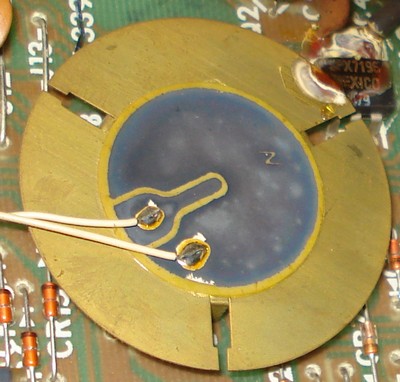

muss der Signalgeber http://www.servizia.de/piezo.jpg ersetzt werden,
weil er nur noch ganz schwach zu hören ist.

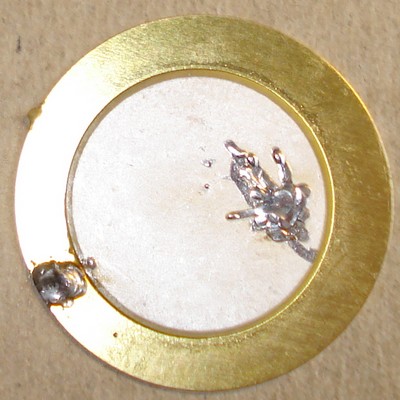

Ich habe einen ähnlichen http://www.servizia.de/piezo_n.jpg eingebaut, aber ohne Erfolg.
Wer kann helfen? Muss ich einen baugleichen verwenden?
Hat der Träger-Teller auch eine elektronische Funktion?
Vielen Dank im Voraus
picus
Hallo,
Hier ist unbedingt ein baugleicher Piezogeber nötig! Die kleine Elektrode bei 8 Uhr dürefte eine Steuerfunktion haben, bei 7 Uhr ist die eine Anschlussleitung, das Trägerblech ist die zweite. Vermutlich liegen an Trägerblech und 7 Uhr Anschluss Vorspannung an, die durch die kleine Elektrode dann zum Signal ergänzt werden.
Kann also nicht mit einer Zweidraht-Piezoscheibe funktionieren. Ist übrigens recht tricky, an die Dinger anzulöten!(aufgedampfte Metallschicht auf Keramik)
Gruss von Julius
Hallo Julius,
danke für Deinen Tip. Die Lötpunkte der Anschlusskabel sind mit C und F bezeichnet. Werde alles nächstes Wochenende ausprobieren und mich dannerneut melden.
Schöne Grüße
Günter
Wer kann helfen? Muss ich einen baugleichen verwenden?
Hat der Träger-Teller auch eine elektronische Funktion?
Hallo picus,
auf dieser Seite wird genau dein eingebautes piezokeramisches Element beschrieben:
http://www.emct.ch/content/view/63/73/lang,en/
Schönen Gruß
Termid
Danke Termid,
wahrscheinlich liegt’s ja nur an der Fixierung,
denn das Element muss ja schwingen.
Und auch wohl schon zuviel Lötzinn verkleckert.
Melde mich, wenn’s geklappt hat.
picus
