Pins mit Kabel verbinden

Technik Elektronik & Elektrotechnik
#1

Hallo zusammen,

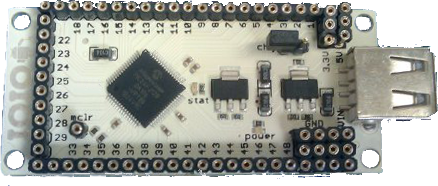

ich habe mir vor kurzen dieses Board gekauft:

http://dlnmh9ip6v2uc.cloudfront.net/images/products/…

Welche Möglichkeiten gibt es denn die Pins (Löcher) mit Kabel zu verbinden? Am besten wäre ohne zu löten.
Ich habe mir etwa so etwas vorgestellt:

http://4.bp.blogspot.com/-Os2SWb-mDeQ/TZgYHj7YhiI/AA…

oder so etwas:

http://www.ingeniosolido.com/blog/wp-content/uploads…

Bin aber für jeden Vorschlag dankbar. Ich weiß leider nicht wie diese „Verbindungen“ heißen oder nach was man googeln könnte.

Vielen Dank für Eure Antworten

Rubber21

#2

Moin,

nennt sich zum Beispiel (je nach Ausführung) z.B. „stackable Headers“ bzw. Steckverbinder… Reichelt hat eine ganze Reihe im Angebot.

http://www.reichelt.de/Stift-Buchsenleiste-Jumper/0/…

Ebenso Watterott, Tinkersoup und die üblichen Verdächtigen, z.B.:

http://www.watterott.com/de/Komponenten/Mechanisch/S…

http://www.watterott.com/de/Stapelbare-Buchsenleisten

Achtung: Rasterabstand beachten (dürfte wohl 2,54 mm sein).

Grüße

godam

#3

Hallo Rubber21,

schau mal bei den einschlägigen Elektronikversandhäusern (conrad, ELV, Reichhelt usw.) und such nach folgendenen Begriffen:

Leiterplatten-Anschlussklemmen
Platinen-Steckverbinder
Buchsenleiste
Federleiste
Pfosten-Steckverbinder

Viele Grüße
shooty

#4

ergänzung
Hi,

der Begriff Buchsenleiste ist ja schon genannt.
Wichtig zu wissen ist,dass es zwei Ausführungen gibt:

gedrehte:

http://4.bp.blogspot.com/-Os2SWb-mDeQ/TZgYHj7YhiI/AA…

und ungedrehte:

http://www.ingeniosolido.com/blog/wp-content/uploads…

die ersten sind meist etwas teurer, halten besser den Draht/Pin fest, mehrpolige Stiftleisten lassen sich aber oft nur schwer wieder herausziehen. Muss man wissen, was man will.

VG
J~

#5

Hallo,

ich habe mir vor kurzen dieses Board gekauft:
http://dlnmh9ip6v2uc.cloudfront.net/images/products/…

Das sind also bloß Durchkontaktierungen drauf?

Welche Möglichkeiten gibt es denn die Pins (Löcher) mit Kabel
zu verbinden? Am besten wäre ohne zu löten.
Ich habe mir etwa so etwas vorgestellt:
http://4.bp.blogspot.com/-Os2SWb-mDeQ/TZgYHj7YhiI/AA…

Das sieht aus, wie IC-Buchsenleisten.
http://www.reichelt.de/IC-Sockel/SPL-32/index.html?A…
Die werden aber schon üblicherweise angelötet.

Die sind für IC-Stiftleisten mit Durchmeser 0,4mm geeigent.
http://www.reichelt.de/IC-Sockel/AW-122-20/index.htm…

Damit kann man dann z.B. eine Lochraster-LP in guter
Qualität z.B. so was:
http://www.reichelt.de/Streifenraster/UP-1160EP2/ind…
für eigene Schaltngen draufsetzen

oder so etwas:
http://www.ingeniosolido.com/blog/wp-content/uploads…

Das sieht aus wie Buchsen für Stifte 0,6mm,
http://www.reichelt.de/Stiftleisten/SL-1X32G-2-00/in…
aber in eher schwacher Qualität.
Die gedrehten Buchsenleisten sind deutlich besser.
http://www.conrad.de/ce/de/product/733755/

Gruß Uwi

#6

Bin aber für jeden Vorschlag dankbar. Ich weiß leider nicht
wie diese „Verbindungen“ heißen oder nach was man googeln
könnte.

Das sind Steckverbinder 1,25mm, siehe auch hier:
http://www.electronaix.com/steckverbinder-/steckverb…

Das Suchwort heisst Steckverbinder 1,25 bzw. Stecker 1,25
1,25 bezeichnet das Rastermaß.

Gruß
