hallo zusammen,

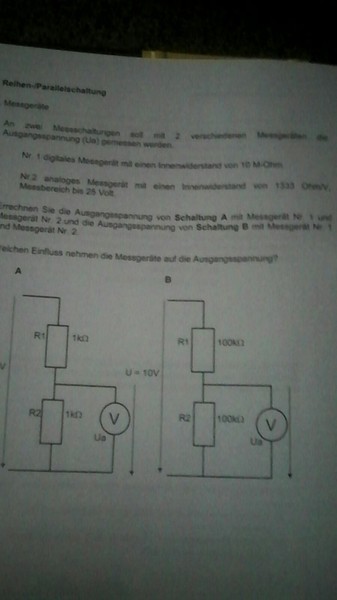

bräuchte mal einen tipp wie ich Ua ausrechne,
hab jetzt schon den gesamtstrom errechnet, komme aber beim besten willen nicht weiter
Moin,
Ersatzwiderstand für Ri des Voltmeters || R2 ausrechnen, U aufteilen, fertig ist die Laube.
Gruß Ralf
Hallo!
Der Text ist ja miese zu lesen, mehr zu erahnen !
worum geht es wohl ? Des soll gezeigt werden, wie sich der Innenwiderstand des Voltmeters auf das jeweilige Messergebnis auswirkt.
Digital-Voltmeter hat 10 M-Ohm Ri
Analog hat 1333 Ohm/V ,gemeint je Volt vom Messbereich. Hier also 25 V Messbreich = Ri = 25 x 1.333 K-Ohm = 33,325 k-Ohm Ri wirksam
Gleiche Widerstände in Reihe = halbe Spannung ( 5 V) am Voltmeter, wenn das nicht verfälschen würde.
Rechne die Parallelschaltung R2 und Voltmeter Ri aus.
Fall1 , R 2 10 k-Ohm parallel mit 10 M-Ohme = Gesamt-R … ?
das in Reihe zu 10 k liegt an 10 V .
Strom berechnen.
Mit dem Strom berechnet man den Spannungsabfall an der Parallelschaltung und hat so den angezeigten Voltmeterwert.
Fall 2, dito, aber eben mit 33,325 k-Ohm parallel zu 10 k
und das ganze kann man auch mit der Reihe aus 100 k machen.
MfG
duck313
hallo,
danke für die antworten, ja es geht darum wie die messgeräte den einfluss auf die ausgangsspannung nehmen
hi,
mein winke winke Hinweis
- du kannst den Gesamtwiderstand 2 Widerstände in Reihenschaltung errechnen! sag yes
- du kannst den Gesamtwiderstand 2 Widerstände in Parallelschaltung errechnen! sag yes
- du kannst die reihe und parallel Mischung von beiden sag yes
wenn nicht üben üben üben
der Gag der Aufgabe ist vom **Widerstand am Voltmeter** gibt es 2 Widerstandsgrößen weil ja 2 Meßgeräte da rumliegen
die 2 Widerstandswerte an dem Meßgerät (besonders genau einzeichnen/notieren )R2 mit liegen Rinnenwiderstand Nr.1 sind parallel geschaltet
R2 mit liegen Rinnenwiderstand Nr.2 sind parallel geschaltet
2 Parallelschaltungen ergeben unterschiedliche gesamtWiderständergebnisse
mit 2 Gesamtwiderständen ergeben eine neue Situation in der Reihenschaltung
… 2 Reihenschaltungsteilspannungen
Hallo,
wenn mich meine Augen nicht täuschen hat R2 im Fall A nur 1 k-Ohm und nicht 10k-Ohm.
Alternativ könnte auch ohne den Umweg über die Stromstärkenberechnung direkt der Spannungabfall berechnet werden, in dem Spannungen und Widerstände entsprechend zueinander ins Verhältnis gesetzt werden.
MfG
Pontius
