Hallo Experten,
ich bin absuluter Neuling auf dem Gebiet Mikrocontroller und würde gerne ein Relais an den Ausgang eines Logischen Mikrokontrollers schalten. Der µC heißt 74LS688 und das Relais ist dieses hier:
http://www.reichelt.de/?ARTIKEL=FIN%2030.22.9%206V .
Ich weiß nicht genau ob und wenn wass ich hinter den µC schalten muss damit er nicht kaputt geht und das Relais schaltet.
MfG
Stefan
Hallo Stefan,
hab mir den µC und das relais jetzt nicht angeschaut, aber prinzipiell benötigst Du folgendes:
[Bei dieser Antwort wurde das Vollzitat nachträglich automatisiert entfernt]

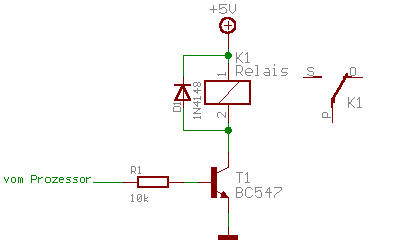

Ergänzung: Schaltplan
Hab noch was gefunden, was Dir bestimmt hilft…
ADRESS: http://www.mikrocontroller.net/attachment.php/8128/r…
Hab noch was gefunden, was Dir bestimmt hilft…
ADRESS:
http://www.mikrocontroller.net/attachment.php/8128/r…
Ist das Rechteck mit dem Strich das Relais?
Muss es ja!!
[Bei dieser Antwort wurde das Vollzitat nachträglich automatisiert entfernt]
Hallo Stefan,
ich bin absuluter Neuling auf dem Gebiet Mikrocontroller und
würde gerne ein Relais an den Ausgang eines Logischen
Mikrokontrollers schalten. Der µC heißt 74LS688 und das Relais
ist dieses hier:
Irgendwas stimmt da nicht ganz:
Der 74LS688 ist kein µC sondern ein Komparator.
MfG Peter(TOO)
Hallo Tobi,
Hab noch was gefunden, was Dir bestimmt hilft…
ADRESS:
http://www.mikrocontroller.net/attachment.php/8128/r…
Diese Schaltung hat aber in den meisten Fällen einen kleinen Fehler.
Bei einem Reset werden meist alle Ports einen µC als Eingange konfiguriert, meist noch mit Pullup-Widerstanden. Das bedeutet, dass bei einem Reset, bis dann das Programm die Ports als Ausgängen initialisiert hat, dein Relais anzieht. Wenn du viele solche Stufen hast, kann das, abgesehen von Fehlschaltungen, Probleme mit dem Netzteil geben.
Normalerweise sollte man deshalb einen PNP-Transistor verwenden und die +5V schalten.
MfG Peter(TOO)
Diese Schaltung hat aber in den meisten Fällen einen kleinen
Fehler.Bei einem Reset werden meist alle Ports einen µC als Eingange
konfiguriert, meist noch mit Pullup-Widerstanden. Das
bedeutet, dass bei einem Reset, bis dann das Programm die
Ports als Ausgängen initialisiert hat, dein Relais anzieht.
Wenn du viele solche Stufen hast, kann das, abgesehen von
Fehlschaltungen, Probleme mit dem Netzteil geben.Normalerweise sollte man deshalb einen PNP-Transistor
verwenden und die +5V schalten.MfG Peter(TOO)
Hallo Peter,
da geb ich Dir recht.
Es ging hier ja aber nicht um die 100%ige Lsg. Der erste Ansatz passt und die Ausgänge gehen so nicht kaputt
Aber wie gesagt Du hast recht…es ist nur die halbe Wahrheit
Viele Grüsse, Tobi
Meines Wissens nach ist es ein Logisches IC.
[Bei dieser Antwort wurde das Vollzitat nachträglich automatisiert entfernt]
Hallo Tobi,
Diese Schaltung hat aber in den meisten Fällen einen kleinen
Fehler.Bei einem Reset werden meist alle Ports einen µC als Eingange
konfiguriert, meist noch mit Pullup-Widerstanden. Das
bedeutet, dass bei einem Reset, bis dann das Programm die
Ports als Ausgängen initialisiert hat, dein Relais anzieht.
Wenn du viele solche Stufen hast, kann das, abgesehen von
Fehlschaltungen, Probleme mit dem Netzteil geben.Normalerweise sollte man deshalb einen PNP-Transistor
verwenden und die +5V schalten.MfG Peter(TOO)
Ich meine in meinem Fall ist und bleibt es ein Ausgang.
Hallo Stefan,
ich bin absuluter Neuling auf dem Gebiet Mikrocontroller und
würde gerne ein Relais an den Ausgang eines Logischen
Mikrokontrollers schalten. Der µC heißt 74LS688 und das Relais
ist dieses hier:Irgendwas stimmt da nicht ganz:
Der 74LS688 ist kein µC sondern ein Komparator.MfG Peter(TOO)
Meines Wissens nach ist es ein Logisches IC.
Ist aber Standard-Logik und kein µC. Ein µC (Mikro-Controller) ist ein kleiner Computer, also frei programmierbar.
MfG Peter(TOO)
Hallo Stefan,
Ich meine in meinem Fall ist und bleibt es ein Ausgang.
Die Antwort war auch gar nicht für dich Stefan, sondern für Tobi gedacht.
Du verwendest ja auch keinen Mikro-Controller sondern „nur“ Standard-Logik !
MfG Peter(TOO)
hallo auch,
nimm einen bc 556 b emitter direkt auf ub+ (wahrscheinlich 5 volt ?); ausgang der logik mit 1kohm an die basis; und der kollektor an das relais. das zweite spulenbeinchen des relais an masse. parallel zum relais noch eine diode (achtung fussrichtung beachten).
und gut ists.
problem könnte die invertierung sein - musst du in der weiteren relaisausgangsschaltung beachten. sollte aber kein problem sein, da du ja einen 2-fach wechsler verwendest.
viel erfolg
wgn
