Hallo,
ich habe bald eine Elektrotechnik Klausur aber mir liegt das Fach wie Ghandi der Massenmord.
Deshalb werde ich in den nächsten Tagen auch öfters einmal hier Fragen posten.
Aber nun zur Aufgabe:

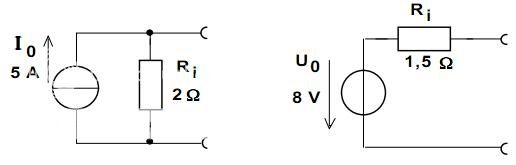

http://i523.photobucket.com/albums/w357/mangalowres/…
Diese sollen jeweils umgewandelt werden … aber wie zur Hölle
Klemmspannung bzw Klemmstrom ausrechen CHECK
Und daaaaaaannnnnnn
Bitte helft mir.
Ich hasse Elektrotechnik.
Kurzschluss und Leerlauf betrachten
Diese sollen jeweils umgewandelt werden … aber wie zur Hölle
Klemmspannung bzw Klemmstrom ausrechen CHECK
U = R × I
Wie gesagt, lass die Quellen jeweils im Leerlauf und rechne die Spannungen aus, dann mach einen Schlurzkuss und rechne den Kurzschlusstrom aus. Tipp: im linken Bleispiel kannst du für den Kurzschlusstrom den Widerstand einfach mal ignorieren, der ist ja nicht da weil >> Kurzschlusswiderstand.
Daraus kannst du dann die jeweils andere Quellenart errechnen. Links geht’s sogar im Kopf, rechts wäre ein Taschenrechner nicht schlecht.
Gruß
Stefan
Hallo Fragewurm,
Ich hasse Elektrotechnik.
Das würde sich schnell ändern, wenn dein Skateboard einen Elektroantrieb hätte
Aber nun zur Aufgabe:
http://i523.photobucket.com/albums/w357/mangalowres/…
Diese sollen jeweils umgewandelt werden … aber wie zur Hölle
Klemmspannung bzw Klemmstrom ausrechen CHECK
Und daaaaaaannnnnnn
Also, ich nehme mal links die Stromquelle.
Gesucht werden nur die Leerlaufspannung und der Kurzschlusstrom
Aus 1. bekommst du die Spannung der Spannungsquelle.
Mit 2. kannst du dann den Innenwiderstand berechnen.
MfG Peter(TOO)
P.S: Ich kann das alles noch im Kopf rechnen
Der NAme ist nicht meine Idee, meine Schwester hatte sich irgend wann einmal hier einen Account gemacht und meine Email Adresse Verwendet …
Und die Lösung ist zu einfach … auf den Kram bin ich selbst schon gekommen, hab es aber verworfen weil es zu einfach war und deshalb nicht stimmen konnte …
Wie würden dann aber die neuen Widerstände aussehen?
Hallo Fragewurm,
Der NAme ist nicht meine Idee, meine Schwester hatte sich
irgend wann einmal hier einen Account gemacht und meine Email
Adresse Verwendet …
Deshalb der Fragewurm, du schreibst deinen Namen nicht unter deinen Text.
Und die Lösung ist zu einfach … auf den Kram bin ich selbst
schon gekommen, hab es aber verworfen weil es zu einfach war
und deshalb nicht stimmen konnte …
Grööööööööööööööööööööl !!!
Wie würden dann aber die neuen Widerstände aussehen?
Lösung für die Linke Aufgabe:
2 Ohm und 10V
Für die rechte Aufgabe brauch man den Taschenrechner höchstens für den Strom.
MfG Peter(TOO)
Danke euch zwei, bei so einfachen Lösungen fällt es mir schwer diese als Richtig anzusehen da ich immer einen Haken an der Sache erwarte.
Cya
ashtray
Achja, der Nick hier ist ash-tray und nicht ashtray weil irgend wer mir meinen seit „Anno 1802“ verwendeten Nick geklaut hat.
