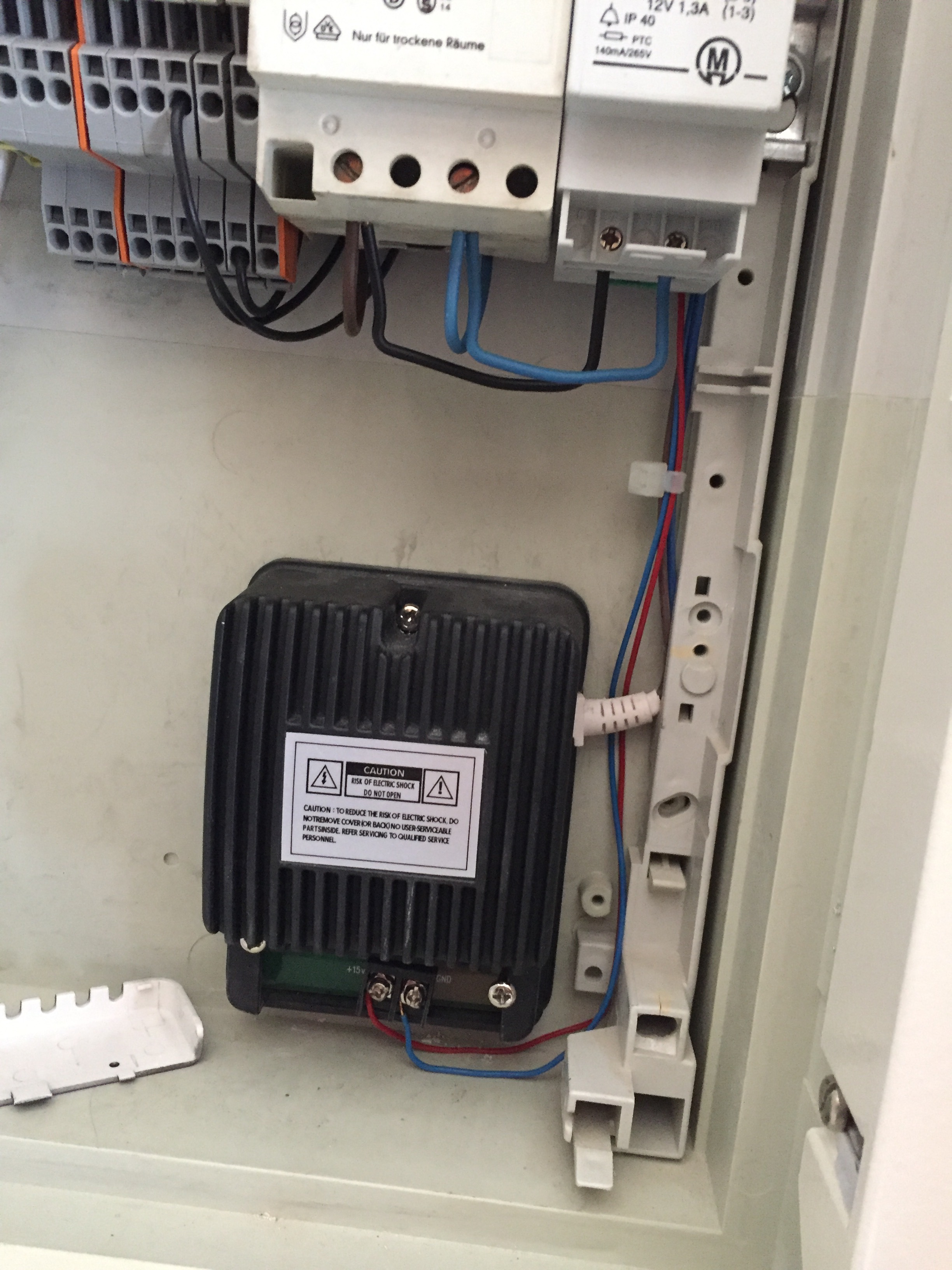

Das Teil ist mit meiner Klingel/Sprechanlage verbaut:
Das ist ein Trafo, der aus 230V AC 15V DC macht. Welchen Strom du da rausziehen kannst, sollte auch irgendwo stehen (auf der Rückseite?) - notfalls schau dir die Werte auf der Sicherung (auf der Leiterplatte das Teil neben „Fuse1“) an.
Such dir was aus: https://www.google.de/search?q=klingeltrafo+15v+dc
Gruß,
Kannitverstan
PS:
Das ist natürlich der max. EINGANGSstrom!
Aus dem ließe sich die max. EINGANGSleistung berechnen - die Ausgangsleistung hängt vom Wirkungsgrad der Schaltung ab und wird hier wohl deutlich kleiner sein.
Das ist ein 15 V Netzteil.
Laut Aufkleber 15 V und 1, 2 A Belastbarkeit.
Kann man gegen jeden ähnlichen Typ mit gleicher oder höhere Stromangabe ersetzen. Anschließen wird ihn dir jeder Elektriker oder freundlicher Helfer mit ausreichend E-Kenntnissen !
Aber ist denn geprüft, es kommen keine 15 V raus ?
Ist die Netzspannung vorhanden ?
MfG
duck313
Kleine Korrektur:
Zweite Korrektur:
Nä, die passt für den Primärstrom.

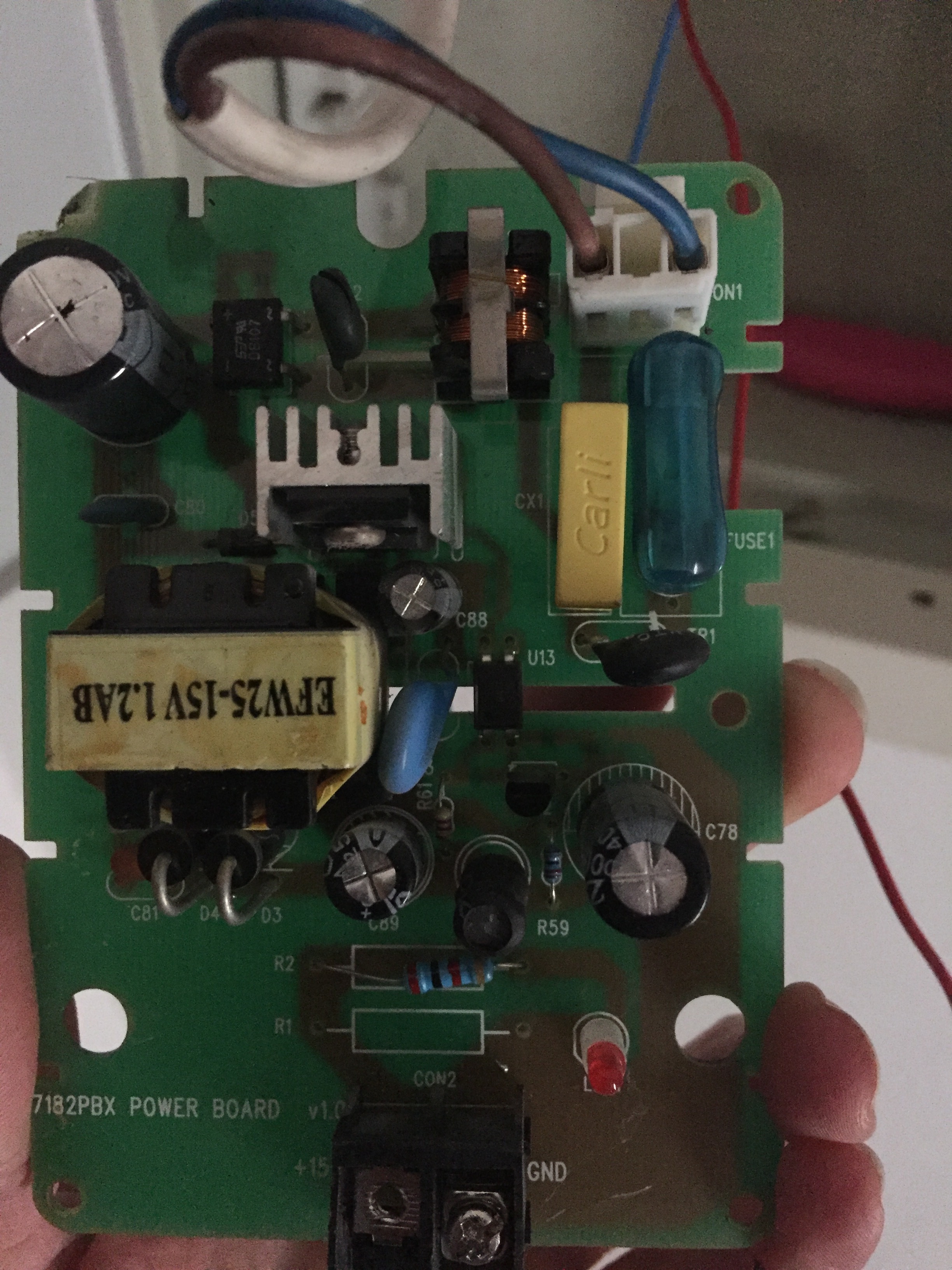

Ist übrigens ein ziemlich vorbildlicher Aufbau!
Eingang über ne Sicherung, dann auf einen einschaltstrombegrenzenden NTC.
Kurz noch am Entstörkondensator vorbei, durch eine stromkompensierte Drossel und über einen (vermutlich?) weiteren Entstöndensator oder einen Varistor (?) auf den Brückengleichrichter. Wenn der Kondensator dahinter ein 400V Typ ist, ist das auch super.
Der Schlitz in der Platine ist eine besondere Sicherheit dagegen, dass Primär (230V) und Sekundär (15V) Seite ungewollt Verbindung bekommen.
Er wird von genau drei Komponenten gebrückt:
- Der Trafo
- Ein Kondensator (zur EMV Verbesserung). Sollte ein Y-Kondensator sein.
- Ein Optokoppler als Rückmeldung, damit der Trafo passend für 15V angesteuert wird
Ausgangsseitig nochmal ein bisschen Filtern und Puffern, fertig ist ein Schaltnetzteil.
Kritisieren könnte man allenfalls, dass der primäre Puffer-Elko etwas nahe an Wärmequellen sitzt.
Vor allem fällt aber auf, dass rechts neben dem großen Elko oben links das Bauteil sehr, sehr traurig aussieht.
Ist es ein Kondensator oder ein Varistor? Kann ich nicht erkennen. Auf jeden Fall hat es ihn wohl zerrissen.
1 Like
Was sollte da ein Scheibenkondensator wohl machen?!
