Hallo,

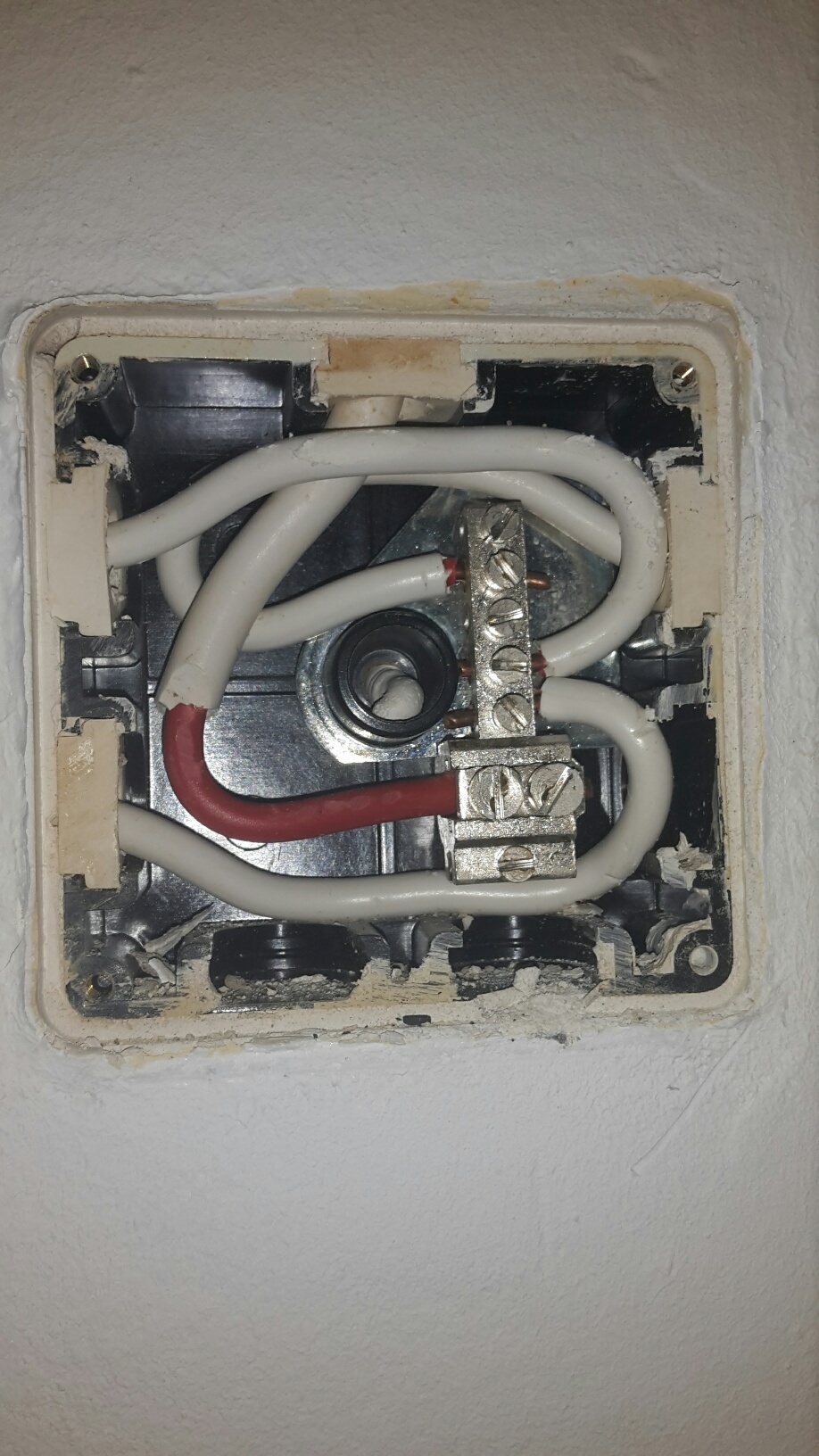

im Bild sieht man eine Verteilerdose im Badezimmer. Das Haus ist von 1958. Die Kabel im Haus wurden zwischenzeitlich nach und nach neu verlegt. In den Steckdosen und Schalter sind die Kabel mittlerweile 3 adrig. Diese Dose ist offensichtlich noch original. Alle Kabel haben alle nur eine und relativ dicke Ader. Das Bad wird bald saniert. Was wir hier verdrahtet? Muss die Dose bleiben oder kann das weg?
Vielen Dank
Diese Dose sollte erhalten bleiben denn es handelt sich hier um eine Verbindungdose für Erdungsleitungen .
viele Grüße noro
Sieht aus wie eine Dose mit Erdungsleitungen. Diese sollte bleiben.
Sehe ich auch so. Nur „original“, wie der Frager vermutet, ist die sicher nicht. Nicht von 1958.
Ich nehme an dass es mit dem Baujahr wenig zu tun hat . Irgendwann später wurde bestimmt einmal das Bad erneuert und auf einen neueren Stand gebracht ,deshalb die roten Erdungsleitungen.
Hallo,
ich habe sowas selber noch nie gesehen, aber es ist ganz offensichtlich eine Potzenzialausgleichsschiene in einer Unzterputzdose.
Die Notwendigkeit eines Zusatzpotenzialausgleichs für Duschtasse und Badewanne bestand damals noch (wurde irgendwann in den 90ern nach etwas hin und her gestrichen).
VERMUTLICH ist diese Dose nicht mehr notwendig.
Ganz sicher ist das nicht!
Bei der Badrenovierung wird man sehen, wohin die Leitungen gehen.
Aktuell ist für Badewannen und Duschtassen kein Zusatzpotenzialausgleich mehr gefordert.
Er ist dagegen nötig für die metallischen, in das Bad hereinführenden Rohrleitungen, wenn kein Hauptpotenzialausgleich besteht.
Das wird aber der Elektriker wissen, der das Bad installiert.
Die Aderfarbe „rot“ war bis 1970 für Schutzleiter / Potenzialsugleichsleiter vorgesehen, aber auch für andere Funktionen zulässig. „Rot“ konnte damals sowohl der Schutzleiter sein, als auch der 220V führende Leiter. Verwechslung war also möglich und tödlich!
Man muss auch damit rechnen, dass da der PE einer Steckdose oder des Spiegelschranks dran hängt.
Als Ferndiagnose, kann man nur raten und das kann Lebensgefährlich werden.
Das muss sich vor Ort jemand ansehen, der sich damit auskennt!
MfG Peter(TOO)
Was bitte? Wer hat sich denn das ausgedacht?
Das sehe ich auch so.
Die Energieversorger.
Hier in Basel war der N (PEN) bis in die 30er Jahre rot dann wurde er schweizweit gelb und seit etwa 25 Jahren ist er auch hier blau.
In der DDR war der N-Leiter, zumindest Regional, auch rot.
Um zu wissen welches die Normfarben in einer Anlage sind, muss man das Erstellungsjahr und die Region wissen. Tja, und dann kann immer noch mal einer gebastelt haben und auf gelb/grün befindet sich ein Aussenleiter.
MfG Peter(TOO)
Das wird man (der Fachmann, Elektriker oder San.-Installateur) ja sehen, wenn das Bad entkernt und ausgeräumt wird.
Dann wird man erkennen, wohin die Leitungen führen.
Nämlich zu Badewanne, Duschwanne und ggf. zu Rohren des Heizkreises oder der Wasserleitung im Badezimmer.
Das ist eine Bad-Potenzialausgleichsdose. Hier schaffte man den damals erforderlichen Zusammenschluss von leitfähigen Einrichtungen im Bad (als Raum mit einem erhöhten Schutzbedürfnis gegen elektrischen Schlag).
Man verband mittels Leitern die Wanne, Dusche, metallene Ablaufleitung (Metallsiphon etwa) und Wasserleitung untereinander und das Ganze mit der Hauserdung .
Die dicke rote Leitung unten im Bild ist die Verbindung zur Hauserdung/Potenzialausgleichsschiene im Keller nähe Hauptverteiler/Zähler.
Zusätzlich sind hier 3 dünnere (4 mm² mind.) Einzelleitungen angeklemmt, die zu Wanne(n) und Wasserleitungen führen werden.
Die Verwendung der Farbe rot entspricht der sehr alten Zuordnung als Erdungskennung. Neu natürlich gelb-grün.
Solche sichtbaren Dosen findet man selten, im privaten Hausbereich eigentlich gar nicht. Wenn dann in gewerblichen Einrichtungen, etwa im Bereich Krankenhaus.
nach neueren VDE-Vorschriften braucht man (i.d.R.) keinen zusätzlichen Potenzialausgleich im Bad mehr. Die Erdung von Metallwannen ist entbehrlich, darf aber durchaus vorgenommen werden.
Den Haupt-Potenzialausgleich im Keller, wo alle Rohrleitungen ( Gas, Wasser, Heizung, sonstige untereinander mit dem Hauserder und dem Schutzleiter verbunden sind schon.
MfG
duck313
Vielen Dank für die Antworten. Sie haben bei der Planung geholfen. Nun arbeitebn die Experten…
