Frage 19. September 2019, 10:49 Uhr · 9 Antworten

Waschmaschinenmotor mit 2 Drehzahlen und 5 Anschlussdrähten

Ich habe einen alten Motor einer Waschmaschine und möchte ihn gerne als Langsamläufer in Betrieb nehmen. Der Motor hat folgende Aufschrift:
RADE KONCAR, Type ASMCP 154 - 2/12
CONDEN: 11 µF - 450V
2 POL 2900 1/min - 0,12 HP - 3,2 A
12 POL 430 1/min - 0,09 HP - 1,5 A
Er hat 5 Anschlüsse, die mich total verwirren.
Blau(dick), Schwarz(dick), Gelb(dünn), Grün/Weiß(dünn), Braun(dünn)
Wer kann mir über den anschluss an 230V weiterhelfen?

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

9 Antworten

wepe schrieb:zum Beitrag ↑

Wer kann mir über den anschluss an 230V weiterhelfen?

Welche Messgeräte und welche Kenntnisse hast du?

1 Hilfreich

Es handelt sich vermutlich um einen Motor aus einer Zerowatt oder Hoover Waschmaschine.
Hersteller-Code - 41002728
Sicher sind die beiden dicken Drähte die zu den Kohlen.
Einer der dünnen müsste einen sehr viel höheren Widerstand haben als der andere (12pol) und einer müsste der Gemeinsame der Wicklungen sein.
Vielleicht mal bei Zerowatt anfragen.

the Raccoon

0 Hilfreich

Danke für die Antwort. Ich kann aber keine Kohlen finden, daher vermute ich, dass es sich um einen Motor mit Nebenwicklung oder Asynchronmotor handelt.
wepe

0 Hilfreich

nun ja Bilder würden helfen.

the Raccoon

0 Hilfreich

Hallo X-Strom
Habe Physikkenntnisse aber keine Speziellen Elektrikkenntnisse. Als Messgerät habe ich ein normales Multimeter mit dem ich die widerstände zwischen den 5 anschlüssen gemessenm habe. (angaben in Ohm)
Schwarz zu Blau ca 9
Schwarz zu Gelb/Weiß 56
Schwarz zu Braun 31
Schwarz zu Gelb 56
Blau zu Braun 39
Blau zu Gelb/Weiß 64
Blau zu Gelb 65
Gelb zu Braun 86
Gelb zu Gelb/Weiß 110
Braun zu Gelb/Weiß 86
Leider werde ich mit meinen Kenntnissen aus diesen Messungen nicht schlau.
Wie gesagt Blau und Schwarz sind dickere Drähte.
Gibt es solche Motoren ohne Kohlen? Kondensator ist mit 11µ angegeben.
Lg wepe

0 Hilfreich
Antwort auf wepezum Beitrag ↑

Hallo X-Strom Habe Physikkenntnisse aber keine Speziellen Elektrikkenntnisse. Als Messgerät habe ich ein normales Multimeter mit dem ich die widerstände zwischen den 5 anschlüssen gemessenm habe. (angaben in Ohm) Schwarz …

Hallo,
ich vermute, dass es sich um so einen Motor handeln könnte:

http://www.waschmaschinendoktor.de/z/z06.html

Trickreich! Zum Waschen ein Drehstromasynchronmotor mit Steinmetzschaltung, zum Schleudern ein waschechter Kondensatormotor mit zwei Wicklungen.

Nur bekomme ich deine Messungen ohne Gehirnkrämpfe gerade leider nicht passend auf diesen Schaltplan gelegt.

0 Hilfreich

Danke für das Schaltbild! Ich bin allerdings überfordert wo jetzt welche Spule sein soll. Will den Motor vorrangig als Langsamläufer - also als asynchronmotor mit Steinmetzschaltung betreiben. Habe einen Kondensator mit 12µF 450V. denke der müsste passen. Vielleicht fällt dir zum schaltbild noch ein wie die Anschlüsse sein könnten.
Danke jedenfalls für deine Beiträge.

0 Hilfreich
wepe schrieb:zum Beitrag ↑

als asynchronmotor

Mir fehlen da drei gleich hohe Widerstände, die typisch für den Ansynchronmotor wären.

wepe schrieb:zum Beitrag ↑

Gelb zu Gelb/Weiß 110

Bitte nochmal messen. Hätte man hier ca. 56 Ohm, dann hätte ich eine Lösung.

0 Hilfreich

Dank X-Strom, dass du dran bleibst.
Habe nochmals gemessen Gelb zu Grün/Wieß ergibt ca. 110 Ohm

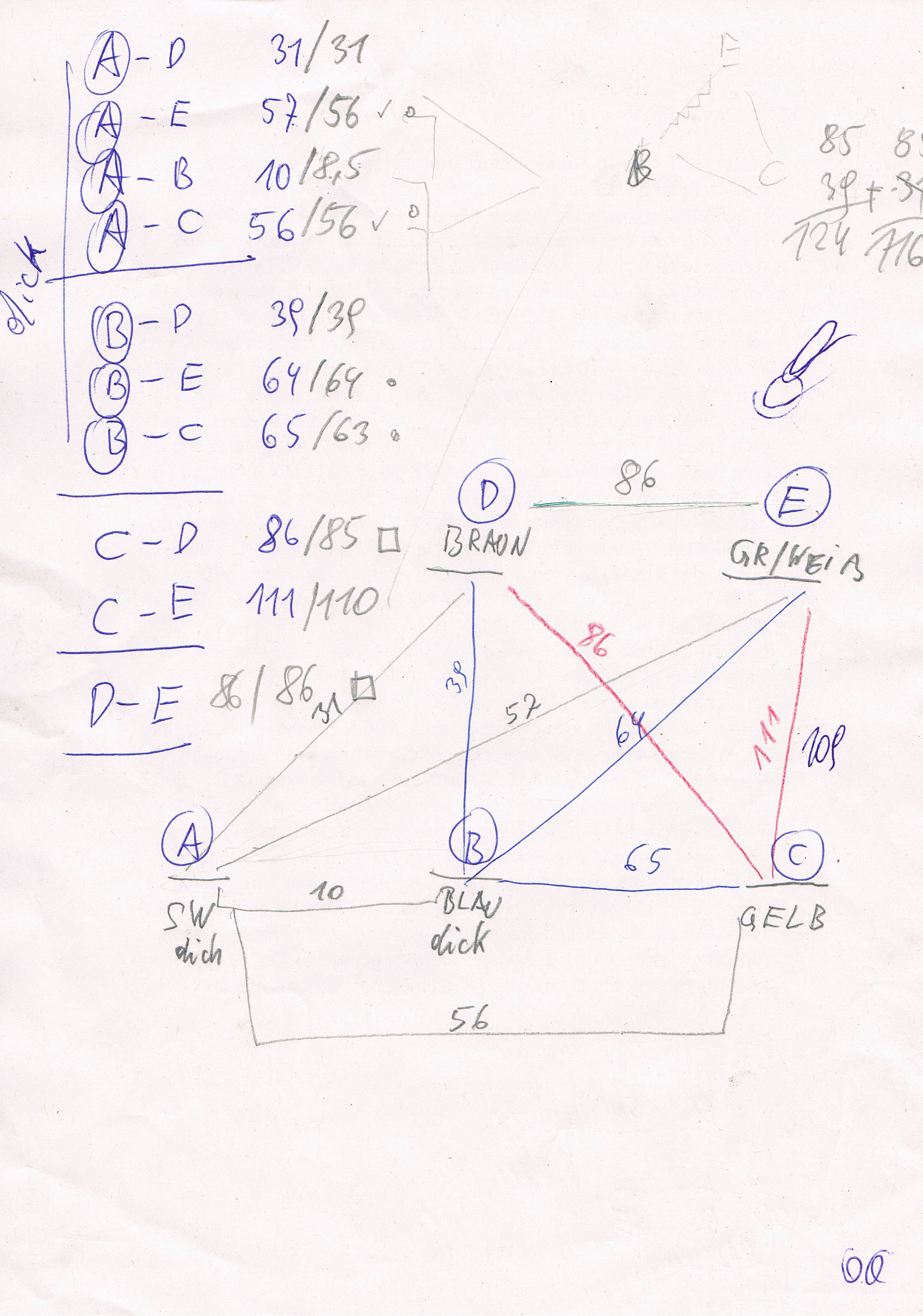

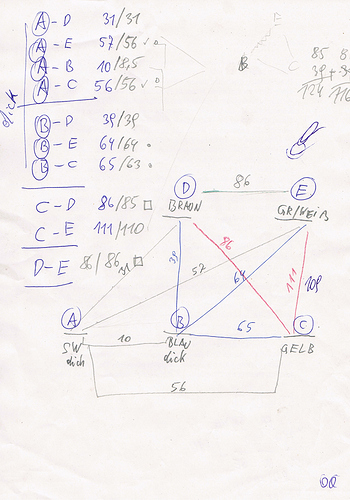

Vielleicht hilft dir die Anordnung der Kontakte bei meiner Messung.
0 Hilfreich
