Liebe Experten,

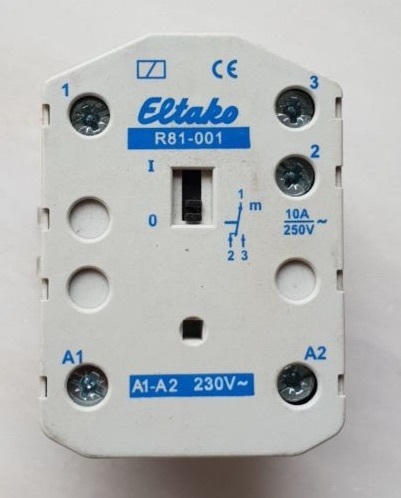

wer kann mir die Funktionsweise dieses „Eltako“ erklären? Möglichst so, wie früher üblich, bei „Wochenberichten“, wenns ne gute Benotung dafür gab.
Angenommen, ein Hygrostat kann immer nur einschalten, wenn entfeuchtet werden muss. Die Wirkweise soll aber so werden, dass eingeschaltet wird, wenn befeuchtet werden muss.
Hallo,
im Ruhezustand sind die Anschlüsse 1 + 2 verbunden, so wie auf dem Relais aufgedruckt.
Wenn du an die Anschlüsse A1 und A2 230V anlegst, z.B. über den Schaltkontakt deines Hygrostats, dann werden die Anschlüsse 1 + 3 verbunden.
Dein Befeuchter müsste also über 1 + 2 geschaltet werden.
Gruß
Bernd
Das Teil hat interessanterweise oben in der Mitte, unter der Produktbezeichnung, neben den Schaltsymbolen, noch einen Schalter! Der könnte die „Normal geschlossen“ Verbindung 1-2 unterbrechen. Das würde ich sicherheitshalber kontrollieren.
LG
Silberloewe99
Laut Aufdruck 1 und 0 sehr sicher ein Schalter für Dauerbetrieb. Vermutlich sogar ein mechanischer.
Hallo,
war da nicht was mit Impulsansteuerung an A1 A2 ?
Bringt der Hygrostat dauernd 230V ?
Nach Typenbezeichnung das Datenblatt suchen, da steht alles was man wissen muss.
Und ein Hygrostat der nicht dauernd 230V liefert sollte mich sehr wundern.
