Zeitschaltuhr für Solarbatterie

Technik Elektronik & Elektrotechnik
#21

hi,

2 Möglichkeiten:
du schaltest die 12V und dir verbrät es den Kontakt in absehbarer Zeit.
Weil er bis 25A belastbar ist und du irgendwas an die 80A (DC!) schaltest - zumindest ab. Beim einschalten könnte es weniger sein, aber ich tippe mal stark drauf, dass gerade das abschalten den Lichtbogen zieht.

Andere Variante: du schaltest den 230V-Ausgang des Wechselrichters.
Dieser hängt also dauerhaft an den 12V und erzeugt dauerhaft die 230V Spannung und wartet darauf, ob sie abgenommen wird.
Mit anderen Worten: er verbraucht permanent ein bissle Energie. Vermutlich um so mehr, je billiger er war.

grüße
lipi

#22

Ich hege die Vermutung, dass das Schütz im Gleichstromkreis sitzt. Was Rückschlüsse auf Querschnitt der Kabel zulassen würde…

#23
  1. Typ vom Wechselrichter unbekannt
  2. Du schaltest ein Gerät, was 40 A Gleichstrom zieht mit einem Schütz, was 25 A Wechselstrom aushalten soll? An so etwas Absurdes hatte ich nicht gedacht. Ich dachte, du hättest die 4 A Wechselstrom damit geschaltet.
#24

Das ist nur die provisorische Anschlussversion. Es wird ja nicht mal handwarm…

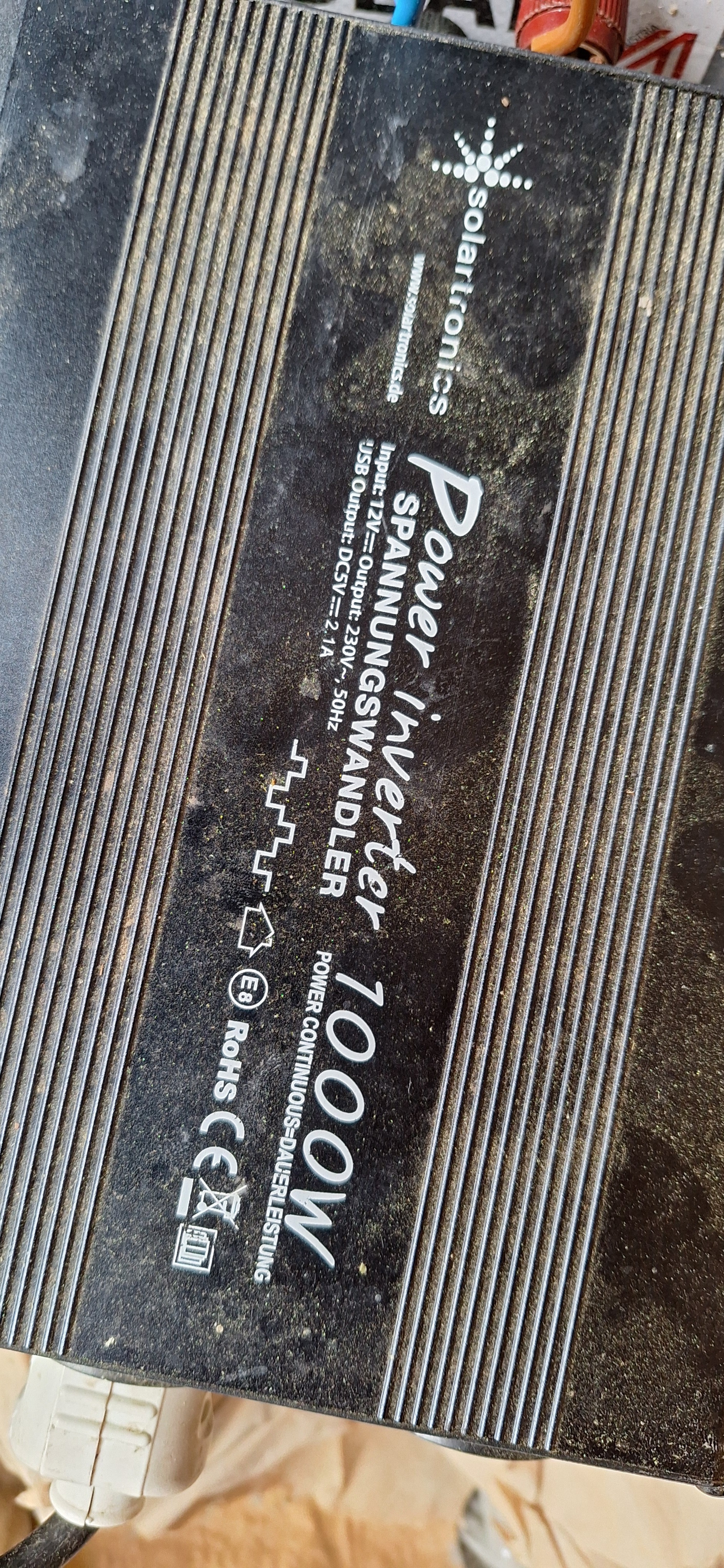

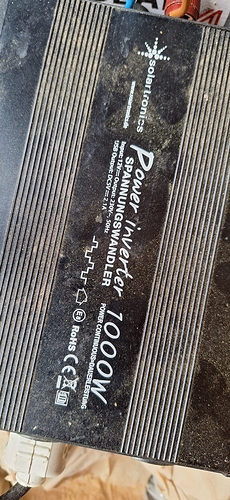

20240426_175911
20240426_1759111884×4080 1.75 MB

#25

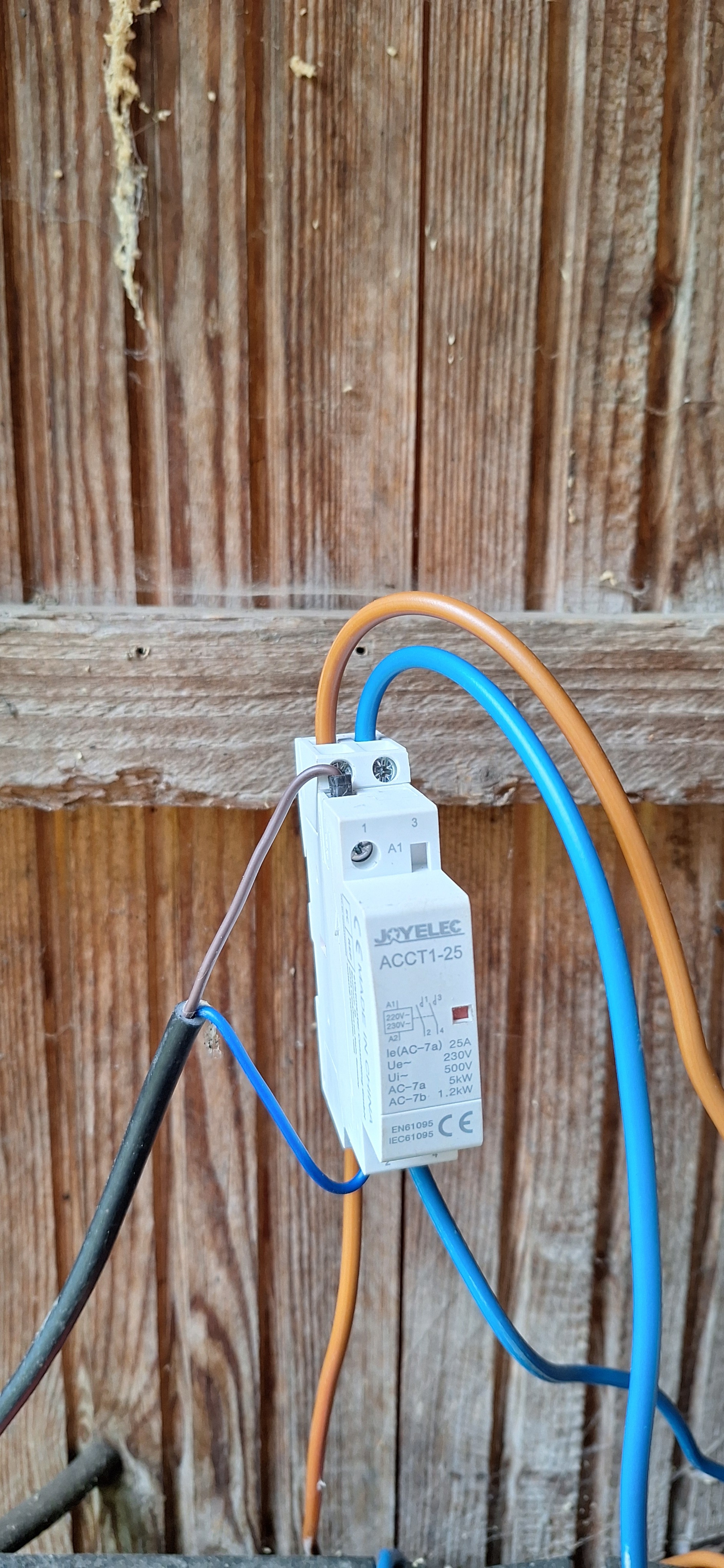

20240426_175922
20240426_1759221884×4080 2.9 MB

#26

Dann hat die Pumpe keine 800 Watt - nicht ansatzweise.
800 W bei 12 V - da würden mehr als 70 A fließen. Deine viel zu dünnen Äderchen (ist das 6mm²?) würden satt heiß werden.
Du schaltest ernsthaft Plus und Minus? Warum? Ich hätte nur einen Pol geschaltet und dann beide Kontakte parallel benutzt.

#27

Rechteckspannung an einem Motor. Das ist nicht gut. Bitte lese dich selber zum Thema „welchen Wechselrichter für welche Lasten“ ein.

1 Like
