Frage 12. April 2024, 21:49 Uhr · 26 Antworten

Zeitschaltuhr für Solarbatterie

Hallo, ich suche eine Zeitschaltuhr die ich an eine 12V 120 Amp. Solarbatterie anschließen kann um damit einen Spannungswandler zu schalten. Danke,

26 Antworten

Auch hallo,

Black_ice_68b6a0 schrieb:zum Beitrag ↑

eine 12V 120 Amp. Solarbatterie

was sind diese „120 Amp.“?
Ist das eine Aufschrift der Batterie oder muss die Schaltuhr diesen Strom schalten können?
Eine elektronische Zeitschaltuhr für 12V kostet 10 bis 15€. Die CN101A kann allerdings nur max. 16A schalten. Wenn du mehr Strom schalten willst, muss noch ein Relais oder Schütz dahinter.
Falls dein Spannungswandler einen Steuereingang hat, kannst du die Uhr auch direkt anschließen.

0 Hilfreich

Die Zeitschaltuhr sollte die 120 Amp schon schaffen, die CN101A habe ich schon probiert. Ist leider in Rauch aufgegangen…oder gibt’s ne andere Lösung??

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Die Zeitschaltuhr sollte die 120 Amp schon schaffen, die CN101A habe ich schon probiert. Ist leider in Rauch aufgegangen…oder gibt’s ne andere Lösung??

Der am Akku angeschlossene Verbraucher bestimmt den Strom. Das, was auf dem Akku steht, ist der unter bestimmten Bedingungen mögliche Maximalstrom.

Du wirst auf jeden Fall ein Relais benötigen, welches den tatsächlichen Strom sicher schalten kann.

Überdimensionieren schadet nicht. Keinesfalls darf die Freilaufdiode vergessen werden!

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

Die Zeitschaltuhr sollte die 120 Amp schon schaffen, die CN101A habe ich schon probiert.

Dann solltest Du natürlich auch nach Relais suchen, die 120 A Gleichstrom schalten können. Vielleicht sind deshalb auch die Kontakte abgebrannt. Hast Du vom Spannungswandler (Wechselrichter?) auch eine Bezeichnung?

0 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Der am Akku angeschlossene Verbraucher bestimmt den Strom. Das, was auf dem Akku steht, ist der unter bestimmten Bedingungen mögliche Maximalstrom. Du wirst auf jeden Fall ein Relais benötigen, welches den tatsächlichen …

Danke, jetzt wäre ein Schaltplan oder ähnliches nützlich …

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

Schaltplan

Schaltplan - für ein Relais?

Junge, du gehst hier mit Stromquellen um, die dir dicke Kabel zum Glühen bringen - wenn du für ein Relais einen Plan benötigst, dann lass das bitte von einem Fachmann bauen.
12 Volt sind #nicht# ungefährlich.

Die Frage nach der Art des Spannungswandlers hast du nicht beantwortet. Was für ein Gerät ist das bitte genau?

1 Hilfreich

mOIN;

Black_ice_68b6a0 schrieb:zum Beitrag ↑

12V 120 Amp. Solarbatterie

Bist du sicher, dass da auch wirklich 120 Amp stehen oder reden wir über 120 Ah (also Amperestunden)? Nehmen wir mal an, dass es 120 Ah sind, dann hätte ich als Beispiel: Langzeit Solarbatterie 120AH 12V, 109,16 €

Die werben mit einem niedrigen Innenwiderstand, aber den maximal möglichen Entnahmestrom konnte ich nicht finden.

Black_ice_68b6a0 schrieb:zum Beitrag ↑

Spannungswandler

Reden wir über 12 Volt DC auf 230 V AC? Wenn ja, welche maximale Leistung benötigst du?
Nehmen wir mal 100 Watt bei 230 V an, dann wären das auf der 12 Volt Seite nominal grob 8 Ampere, je nach Wirkungsgrad des Wandlers können das durchaus 16 Ampere werden.
Bei 1 kW sind wir bei 160 Ampere im schlechten Fall. Alleine schon die Verdrahtung und Kontakte können bei schlechter Ausführung dafür sorgen, dass der Magische Rauch [TM] dem Kupfer entweicht.
Kurz: ohne weitere gute Informationen dürfen wir weiter spekulieren, manche mögen das, manche nicht. Es wird dir nur nicht weiter helfen.

-Luno

0 Hilfreich

Stimmt, es sind 120 Ah …der Wandler ist von 12 auf 220V max 1000W

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

der Wandler ist von 12 auf 220V max 1000W

Lass Dir doch bitte nicht alle Details einzeln alle paar Tage aus der Nase ziehen.

Bei vielen Wechselrichtern, die mir bekannt sind, lässt sich der maximale Strom nur für Sekundenbruchteile oder maximal wenige, einzelne Sekunden ziehen, damit zum Beispiel kleine Motoren oder Schaltnetzteile funktionieren.

Und diese Leistung wird dann in der Regel auch nicht über die 12-Leitung gezogen, sondern vom Wechselrichter aus Kondensatoren geliefert.

Dieser Wert sagt also in der Regel nicht viel bis hin zu gar nichts aus.

Also:

Lunochod schrieb:zum Beitrag ↑

welche maximale Leistung benötigst du?

Gemeint ist dabei die Nennleistung auf der Sekundärseite des Wechselrichters. Mit anderen Worten: welche Verbraucher sind angeschlossen?

Pierre schrieb:zum Beitrag ↑

Hast Du vom Spannungswandler (Wechselrichter?) auch eine Bezeichnung?

X_Strom schrieb:zum Beitrag ↑

Der am Akku angeschlossene Verbraucher bestimmt den Strom.

0 Hilfreich

Es ist eine Pumpe mit 800 Watt angeschlossen. Die kann ich ca 2h im Dauerbetrieb laufen lassen bis die Batterie leer ist. Ich wollte das aber nun Zeitgesteuert machen ohne das der Wandler ständig im Standby läuft.

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Es ist eine Pumpe mit 800 Watt angeschlossen. Die kann ich ca 2h im Dauerbetrieb laufen lassen bis die Batterie leer ist. Ich wollte das aber nun Zeitgesteuert machen ohne das der Wandler ständig im Standby läuft.

Ob das funktionieren kann?? Zeitschaltuhr 12V, für 12V Batteriegeräte

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Ob das funktionieren kann?? Zeitschaltuhr 12V, für 12V Batteriegeräte

Wenn du noch ein Relais dazwischen packst ja.
Sonst natürlich nicht.

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Ob das funktionieren kann?? Zeitschaltuhr 12V, für 12V Batteriegeräte

Nein.

Weitere Daten von Dir fehlen, daher müssen wir spekulieren:

12V Batterie mit 120 Ah Kapazität.
Wechselrichter mit unbekannten Daten (bis auf die Angabe „1kW max“)
Wechselspannungsmotor mit „800 W“

Wenn wir mal annehmen, dass die 800 W die Leistung beim Arbeiten ist, Anlaufströme außer acht lassen und für den Wechselrichter einen Wirkungsgrad von 85% annehmen, ergibt das knapp 950 W auf der Primärseite des Wechselrichters, also eine Stromaufnahme bei 12V Nennspannung von knapp 80 A.

(Ich habe starke Zweifel, dass dieser Strom wirklich fließt, weil ich mir nicht vorstellen kann, welche Batterietechnologie diesen Strom 2 h bei 120 Ah Kapazität liefern kann. Bei KfZ-Batterien sagt man Pi-mal-Daumen: Kapazität durch zwei ergibt die Energie, die man ziehen kann, bevor die Spannung in den Unterspannungsbereich abfällt. Das wären also 60 Ah. Bei zwei Stunden Betrieb, nähme der Wechselrichter 30 A auf. Ich weiß, dass Solarbatterien anders funktionieren, aber nicht, wie sehr anders…)

Die Frage ist jetzt: wie viel Strom zieht der Wechselrichter mit der angeschlossenen Pumpe beim Einschalten? Und verhält sich die Chose wie eine induktive Last? Denn da bietet das heraus gesuchte Gerät nur maximal 2,5 A.

Wir enden also wieder bei der Empfehlung, dass Du ein ordentliches Relais dazwischen setzen solltest.

Hast Du nach den Batterien angemessene Sicherungen verbaut? Aus eigener Erfahrung weiß ich, dass man mit 12 V sehr gut schweißen kann. Man kann auch Kabel gut zum Glühen bringen.

Oder wie es ein Mitnutzer dieses Forums regelmäßig sagte: Strom macht klein, schwarz und übel riechend.

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

der Wandler

OK, du hast also den Wechselrichter bereits?
Und der hat keinen Steuereingang? Kannst du uns wirklich nicht Hersteller und Typ vom Wechselrichter nennen?
Schade.
Mit so einem Eingang könnte man ihn ganz leicht fernsteuern - nahezu ohne die Kontakte der Uhr zu belasten.

0 Hilfreich

Ich habe das so gelöst: Ich habe eine Zeitschaltuhr an den normalen Lichtsrom gesteckt. An den Ausgang ein Kabel was ich mit einem Schaltschütz


verbunden habe. Und den mit dem Wechselrichter.

Beitrag bearbeitet, damit das Bild ohne Klick sichtbar ist
MOD Pierre

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

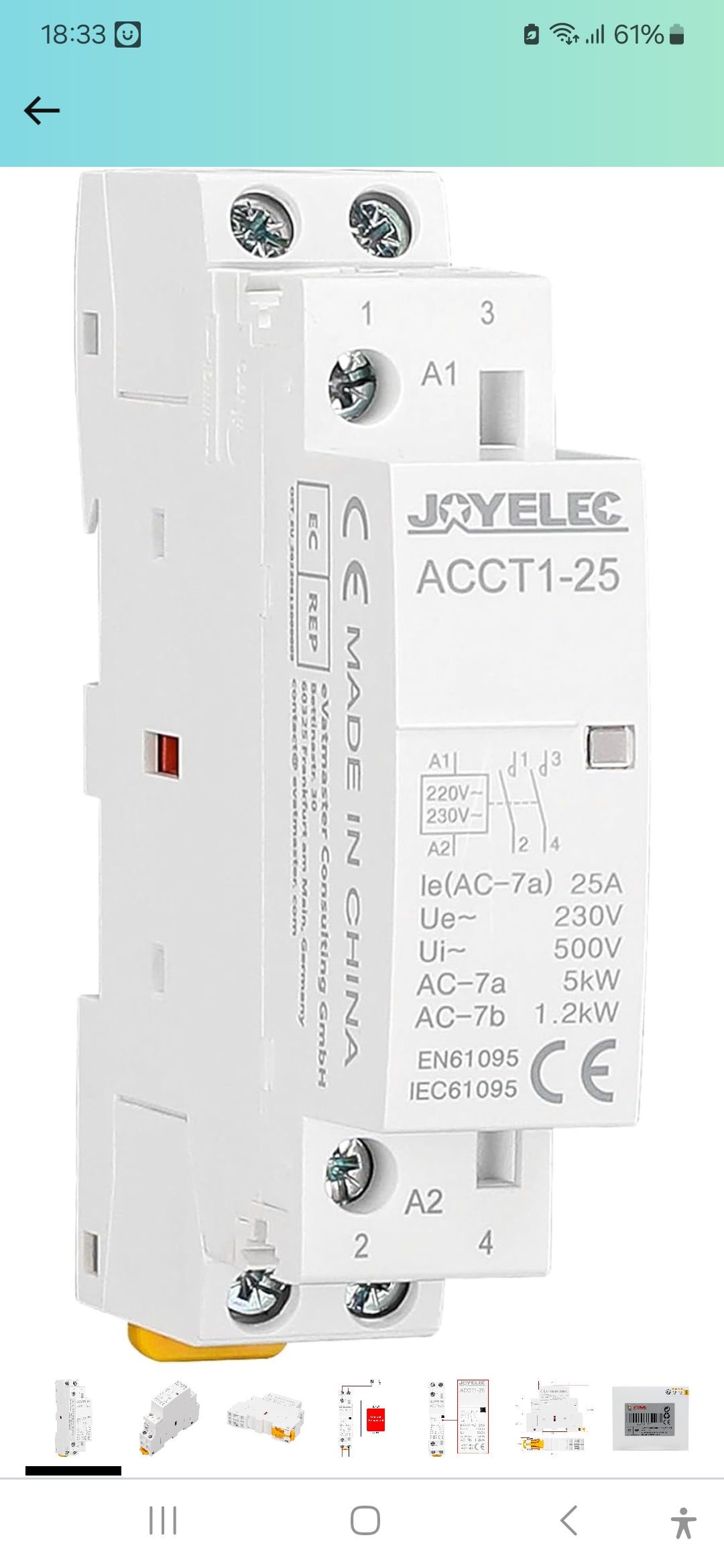

Ich habe das so gelöst: Ich habe eine Zeitschaltuhr an den normalen Lichtsrom gesteckt. An den Ausgang ein Kabel was ich mit einem Schaltschütz Screenshot_20240423_183311_Amazon Shopping1080×2340 452 KB verbunden habe. U …

Bei Laienarbeiten an 230V habe ich Angst.
Es wäre viel schöner gewesen, wenn der Wechselrichter einen „Enable“ / Start Eingang gehabt hätte.
So bleibt der WR nun dauerhaft aktiv - möge er geringe Standby-Verluste haben.
Hoffentlich hast du die nötigen, lebenswichtigen Kleinigkeiten wie Erdung, Fehlerstrom / Isolationsüberwachung, Niedervolt-Überstromschutz, … nicht vergessen.

0 Hilfreich

Der Wechselrichter ist nur aktiv wenn die Zeitschaltuhr den Schütz schaltet.

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Der Wechselrichter ist nur aktiv wenn die Zeitschaltuhr den Schütz schaltet.

Wie soll das gehen?
Woran erkennt der WR, dass eine Last zugeschaltet wurde, wenn er gar keine 230V am Ausgang bereitstellt?

(Falls ich es aus unerklärlichen Gründen bislang vergessen haben sollte: Die Benennung des Herstellers und Typs des Wechselrichters wären sehr, sehr hilfreich!)

Zu den Sicherheitsbedenken:
So ein Akku kann mehrere Hundert Ampere liefern. Damit kann man dicke Maulschlüssel zum Schmelzen bringen. Hinter solche Akkus gehört unbedingt eine zur Leitung und Leistung passend ausgewählte Sicherung - am besten direkt am Akku.

0 Hilfreich

Ich erkläre es mal anders … an dem Wechselrichter ist eine Pumpe angeschlossen… 800 Watt. Der Wechselrichter bringt in Dauerlast 1000 Watt. Der Wechselrichter wird von einer Zeitschaltuhr an und aus geschaltet. Bzw. die Zeitschaltuhr schaltet den Schütz an dem der WR angeschlossen ist… Ich erkenne das Problem nicht.

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

Ich erkläre es mal anders … an dem Wechselrichter ist eine Pumpe angeschlossen… 800 Watt. Der Wechselrichter bringt in Dauerlast 1000 Watt. Der Wechselrichter wird von einer Zeitschaltuhr an und aus geschaltet. Bzw. die …

hi,

2 Möglichkeiten:
du schaltest die 12V und dir verbrät es den Kontakt in absehbarer Zeit.
Weil er bis 25A belastbar ist und du irgendwas an die 80A (DC!) schaltest - zumindest ab. Beim einschalten könnte es weniger sein, aber ich tippe mal stark drauf, dass gerade das abschalten den Lichtbogen zieht.

Andere Variante: du schaltest den 230V-Ausgang des Wechselrichters.
Dieser hängt also dauerhaft an den 12V und erzeugt dauerhaft die 230V Spannung und wartet darauf, ob sie abgenommen wird.
Mit anderen Worten: er verbraucht permanent ein bissle Energie. Vermutlich um so mehr, je billiger er war.

grüße
lipi

0 Hilfreich
X_Strom schrieb:zum Beitrag ↑

Woran erkennt der WR, dass eine Last zugeschaltet wurde, wenn er gar keine 230V am Ausgang bereitstellt?

Ich hege die Vermutung, dass das Schütz im Gleichstromkreis sitzt. Was Rückschlüsse auf Querschnitt der Kabel zulassen würde…

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

Ich erkenne das Problem nicht.

  1. Typ vom Wechselrichter unbekannt
  2. Du schaltest ein Gerät, was 40 A Gleichstrom zieht mit einem Schütz, was 25 A Wechselstrom aushalten soll? An so etwas Absurdes hatte ich nicht gedacht. Ich dachte, du hättest die 4 A Wechselstrom damit geschaltet.
0 Hilfreich

Das ist nur die provisorische Anschlussversion. Es wird ja nicht mal handwarm…

0 Hilfreich

0 Hilfreich
Black_ice_68b6a0 schrieb:zum Beitrag ↑

Es wird ja nicht mal handwarm…

Dann hat die Pumpe keine 800 Watt - nicht ansatzweise.
800 W bei 12 V - da würden mehr als 70 A fließen. Deine viel zu dünnen Äderchen (ist das 6mm²?) würden satt heiß werden.
Du schaltest ernsthaft Plus und Minus? Warum? Ich hätte nur einen Pol geschaltet und dann beide Kontakte parallel benutzt.

0 Hilfreich
Antwort auf Black_ice_68b6a0zum Beitrag ↑

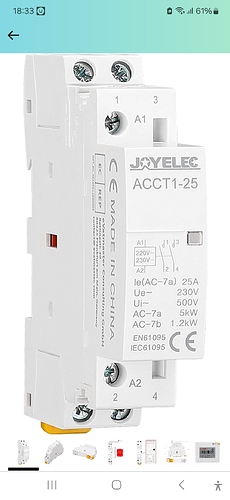

20240426_1759221884×4080 2.9 MB

Rechteckspannung an einem Motor. Das ist nicht gut. Bitte lese dich selber zum Thema „welchen Wechselrichter für welche Lasten“ ein.

1 Hilfreich
