Frage 4. März 2017 · 29 Antworten

Einfache Audio Verstärker Schaltung

Hallo,
Ich suche nach einer Audio-Verstärkerschaltung für einen 8 Ohm 1 Watt Lautsprecher. Habe bereits in Google eine Schaltung gefunden, aber die hat ein unerträgliches krachen wenn man den Lautsprecher betreiben will. Wenn es möglich ist bitte eine Schaltung ohne Microcontroller (Wenn doch einer vorhanden sein muss, bitte einen Attiny45, denn von denen hab ich so viele rumliegen die gehören mal verbraucht) Das Krachen kann nicht vom Lautsprecher kommen, da wenn man den Lautsprecher direkt mit dem Handy als Audioquelle verbindet, funktioniert er einwandfrei (Er ist dabei aber nur gleich Laut wie die Handy internen Lautsprecher).

MFG;
Clemens

Diese Frage stammt aus dem Jahr 2017. Weißt du es heute besser?

Aktuelle Antwort ergänzen

29 Antworten

Hallo Clemens,

Clemens_LP schrieb:zum Beitrag ↑

Wenn es möglich ist bitte eine Schaltung ohne Microcontroller

Für einen Audio-Verstärker brauch man keinen µP! Wenn vorhanden ist der nur für das Benutzerinterface.

Clemens_LP schrieb:zum Beitrag ↑

Habe bereits in Google eine Schaltung gefunden, aber die hat ein unerträgliches krachen wenn man den Lautsprecher betreiben will.

Kann auch an deinem Aufbau liegen, bzw. das verstärkte Signal kann nicht besser als das eingespeiste sein. „Krachen“ kommt normalerweise von Kontakt-Problemen.

Als erstes stellt sich die Frage nach der Spannungsversorgung.
Um 1W an 8Ohm zu erzeugen brauchst du mindestens etwas um die 8V am Lautsprecher. Dazu kommen noch die Verluste an der Ausgangsstufe.

Und welche Schaltung hast du gefunden und ausprobiert?

MfG Peter(TOO)

0 Hilfreich

Hallo,
der Einschaltknack ist ein grundsätzlices Problem, das dadurch entsteht, dass beim Zuschalten der Spannung am Ausgang des Verstärkers die Pegel auf den Arbeitspunkt hochspringen.
Bei hochwertigen Verstärkern wird der Effekt vermieden, indem man die Lautsprecher erst 1…2 Sekunden später per Relais zuschaltet.
Ansonsten hängt das Geräusch wahrscheinlich auch von der Spannungsanstiegsgeschwindigkeit ab.
Wenn man in die Zuleitung einen Tiefpass setzt, der die Spannung langsamer ansteigen läßt, wird vermutlich auch dieser Knack weicher. Bei 12V /1W würde zu ca. 1Ohm und 2200uF …4700uF am Spannungseingang raten.

Sonst würde dir empfehlen, so einen kleinen Verstärker zu kaufen.
http://www.ebay.de/itm/DC-7-24v-30w-30w-Class-D-Audio-digital-Power-Amplifier-Board-Module-12V-car-/272017986329

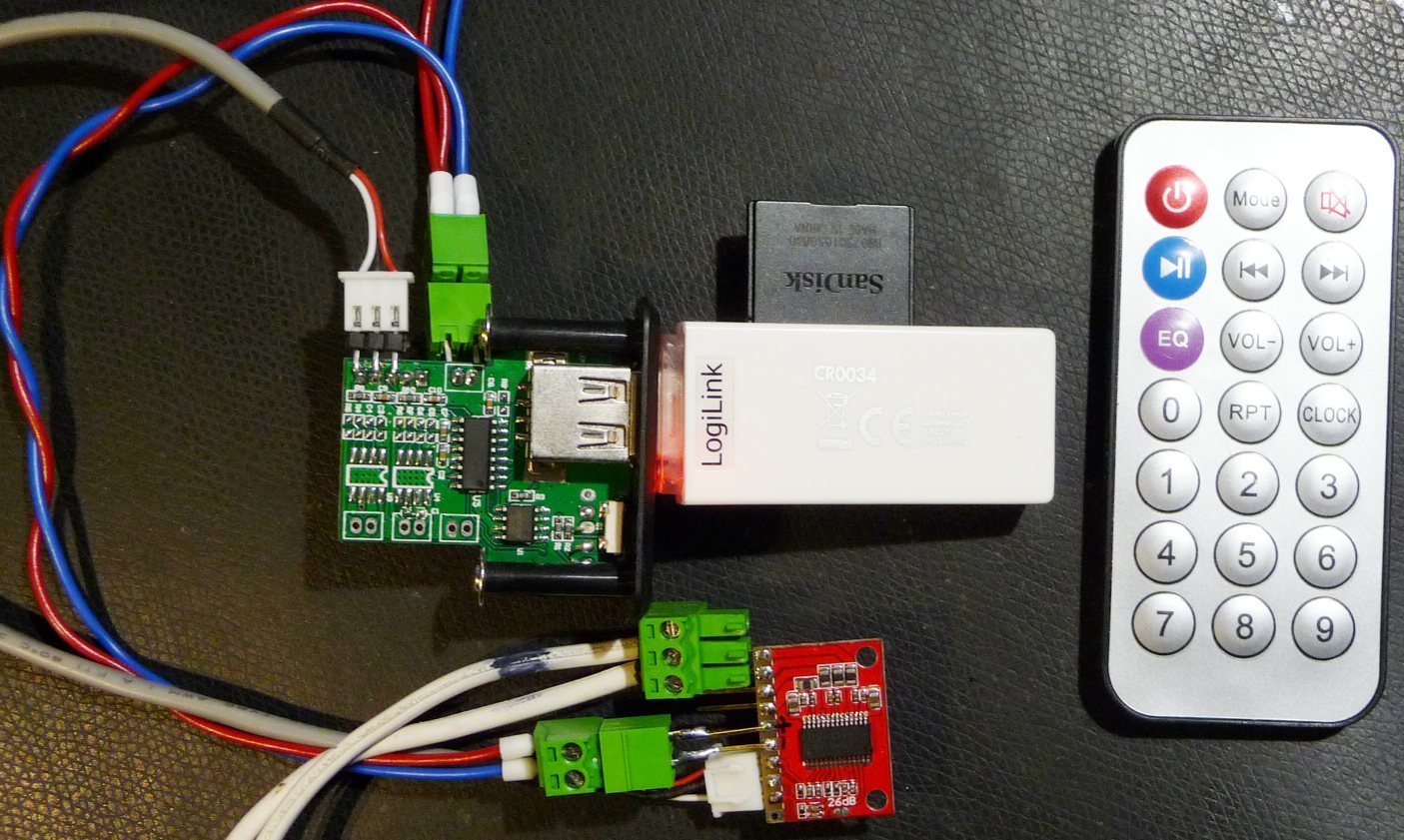

Ich habe das Teil hier als Muster gerade mal ausprobiert. Es hat ohne obige Zusatzbeschaltung auch ein Einschaltgeräusch, aber das ist rel. leise und damit nicht „unerträglich“.

Da ist auch noch so ein kleiner MP3-Player mit als Musikquelle dran (das obere Teil mit Cardreder und SD-Karte).
Diese gibt es in verschiedenen Varianten für ca. 6…10€ im Internet incl. der billigen Fernbedienung.
Den hier finde ich am besten.
http://www.ebay.com/itm/LCD-12v-MP3-Player-WMA-WAV-decoder-audio-board-FM-Radio-Bluetooth-Audio-Receiver/331907031251?_trksid=p2047675.c100623.m-1&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D2%26asc%3D41402%26meid%3D9ae432078354424cab89d6b325c4b4ea%26pid%3D100623%26rk%3D5%26rkt%3D6%26sd%3D281906381576

Gibt diese Klasse-D-Verstärker auch etwas größer mit mehr Leistung.
z.B.
http://www.ebay.de/itm/TPA3116D2-Class-D-Digital-Amplifier-Board-2x50W-Dual-Channe-Stereo-12v-24V-car-/271966711643

Falls du noch einiges mehr basteln möchstet, so habe ich hier eine Schaltung für einen Stereo-Verstärker mit MP3-Player, Bluetooth-Empfänger und optionaler Akku-Versorgung mit Klangregelung, Balanceregler und Mischerschaltung für 3 Kanäle sowei zusätzliche Line-In incl. Fernbedienung.
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/AUDIO/BT-MP3-AMPL_2017/MP3-BlueTooth-Ampl_1302_2017_Sch.pdf
Leider habe ich noch keine Fotos davon gemacht. Ist in ein kleine Gehäuse eingebaut.
Gruß Uwi

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Hallo Clemens, Für einen Audio-Verstärker brauch man keinen µP! Wenn vorhanden ist der nur für das Benutzerinterface. Kann auch an deinem Aufbau liegen, bzw. das verstärkte Signal kann nicht besser als das eingespeiste s …

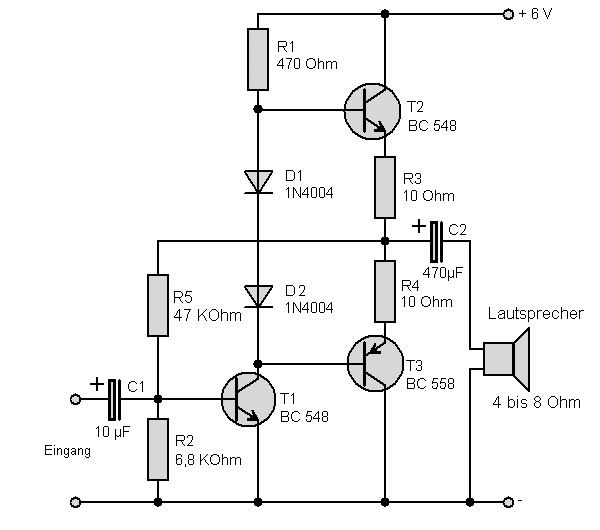

Hab diese Schaltung verwendet:

0 Hilfreich
Antwort auf Uwizum Beitrag ↑

Hallo, der Einschaltknack ist ein grundsätzlices Problem, das dadurch entsteht, dass beim Zuschalten der Spannung am Ausgang des Verstärkers die Pegel auf den Arbeitspunkt hochspringen. Bei hochwertigen Verstärkern wird …

Danke für deine Antwort. Einen Verstärker kaufen kommt bei mir nicht in Frage ich würde schon einen gern selber bauen.

Die Schaltung finde ich etwas sehr kompliziert. Ich bräuchte eigendlich nur eine Schaltung, die das Audiosignal, welches von meinen Handy kommt, so verstärkt, dass es lauter als die Handyinternen Lautsprecher ist.

MFG;
Clemens

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

Die Schaltung finde ich etwas sehr kompliziert.

Wenn das tatsächlich so ist, kommt Selbstbau wohl wirklich nicht in Frage.

1 Hilfreich
Antwort auf odo01zum Beitrag ↑

Wenn das tatsächlich so ist, kommt Selbstbau wohl wirklich nicht in Frage.

Ich brauche aber keine x Kanal Stereo schaltung mit Bluetooth und weiß sonst noch was. Ich brauche einfach nur eine Schaltung die das Audio Signal vom Handy so verstärkt das der Lautsprecher lauter als die Handyinternen Lautsprecher ist.
Also nur eine einfache Schaltung (wenn möglich bitte nur mit Schaltplan) die das Signal einfach nur verstärkt. Ich brauche kein Bluetooth ubd weiß sonst noch was.
Und ja ich habe bereits Google gefragt aber da bekomme ich nur Schaltungen mit zusatzlichen Verstärker-Platinen (kleine Platinen die man nachkaufen muss und nicht selber bauen kann) die nicht nur Verstärken sondern noch tausend andere Dinge konnen. Habe aber auch eine einfache Schaltung gefunden, die hat aber ein dauerhaftes nerviges Krachen.
Und jetzt meine Bitte an euch wirklich normalerweise schlauen und hilfreichen Experten:
Bitte eine einfache Verstärker-Schaltung die ohne spezieller Spezial Platine auskommt.

Danke,
Clemens

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

Habe aber auch eine einfache Schaltung gefunden, die hat aber ein dauerhaftes nerviges Krachen.

Stell mal eine Hörprobe ein und ein Foto von deinem Aufbau!

Krachen kommt vom Aufbau und nicht von der Schaltung. Aber möglicherweise ist es auch kein Krachen.

MfG Peter(TOO)

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

die das Audiosignal, welches von meinen Handy kommt, so verstärkt, dass es lauter als die Handyinternen Lautsprecher

Sorry, das ist schlich Unsinn. Der Handyinterne Lautsprecher KANN das natürlich nicht! Oder glaubst Du ernsthaft, die würden irgendwas in einem Handy erinbauen, was nicht UNBEDINGT nötig ist?

Kein Wunder dass das kracht! Da schlägt die Membrane dauernd an die Begrenzung an!

0 Hilfreich
Antwort auf Anonym_d3529018e12azum Beitrag ↑

Sorry, das ist schlich Unsinn. Der Handyinterne Lautsprecher KANN das natürlich nicht! Oder glaubst Du ernsthaft, die würden irgendwas in einem Handy erinbauen, was nicht UNBEDINGT nötig ist? Kein Wunder dass das kracht! …

Das vom Handy kommende Signal soll so verstärkt werden, dass es an dem Lautsprecher relativ laut herauskommt.

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Stell mal eine Hörprobe ein und ein Foto von deinem Aufbau! Krachen kommt vom Aufbau und nicht von der Schaltung. Aber möglicherweise ist es auch kein Krachen. MfG Peter(TOO)

Hier das Hörbeispiel und das Bild vom Aufbau:

MFG;
Clemens

0 Hilfreich

Hallo Clemens,

Clemens_LP schrieb:zum Beitrag ↑

Hier das Hörbeispiel und das Bild vom Aufbau:

Dein Verstärker ist schlicht übersteuert!

Wo kommt die Versorgungsspannung her und kann die Quelle den nötigen Strom liefern?

MfG Peter(TOO)

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Hallo Clemens, Dein Verstärker ist schlicht übersteuert! Wo kommt die Versorgungsspannung her und kann die Quelle den nötigen Strom liefern? MfG Peter(TOO)

Ich versorge den Verstärker mit meinen Labornetzteil mit 6V. Der Verstärker zieht bei Betrieb (wie im Video) 960mA.

Ob mein Handy genug Strom liefert weiß ich leider nicht.
MFG;
Clemens

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

Ich versorge den Verstärker mit meinen Labornetzteil mit 6V. Der Verstärker zieht bei Betrieb (wie im Video) 960mA.

Das kann nicht sein. Dann ist etwas defekt.

0 Hilfreich
Antwort auf Clemens_LPzum Beitrag ↑

Hier das Hörbeispiel und das Bild vom Aufbau: MFG; Clemens

Hallo,
wie schon geschrieben, ist das was man in der Hörprobe auf die Ohren bekommt, kein Einschaltknack und kein Krachen, sondern eine sehr starke Verzerrung.

Die Ursachen können unterschiedlich sein.
Einmal kann es ein völlig fehlerhafter Arbeitspunkt der Endstufe oder mind. ein defekter Transistor sein
oder auch eine starker Übersteuerung des Signals , so dass statt Sinus nur noch Rechtecksignale raus kommen.
Evtl ist es auch eine Überlagerung von Eigenschwingung mit der Musik .

Die Stromaufnahme von fast1A bei 6V deutet grundsätzlich darauf hin, dass die Schaltung nicht ordentlich läuft.
Nur mit Übersteuerung ist das kaum zu schaffen.
Messe mal mit Spannungmesser ohne Eingangssignal mit Ub = 6V:

  • den Pegel an Basis T1 gegen Masse
  • Spannung über R1
  • Den Pegel an Basis T3 gegen Masse
  • Spannung über R3 und R4
  • Pegel an +Pol von C2
  • Pegel an -Pol von C2

Prüfe die Verdrahtung genau. Insbesondere dass nicht der Punkt zwischen D1 und D2 mit R5 verbunden ist.

Ich meine auch, dass R2 möglicherweise zu niedrig bzw. R5 zu hoch gewählt ist.
War die Schaltung evtl. mal original für eine höhere Betriebsspannung gedacht?
Der Arbeitspunkt sollte eingestellt werden, dass am +Pol von C2 ca. Ub/2 = 3V (+/- 0,5V) anliegen.
Gruß Uwi

0 Hilfreich
Antwort auf Uwizum Beitrag ↑

Hallo, wie schon geschrieben, ist das was man in der Hörprobe auf die Ohren bekommt, kein Einschaltknack und kein Krachen, sondern eine sehr starke Verzerrung. Die Ursachen können unterschiedlich sein. Einmal kann es ein …

Hallo Uwi,
Danke für deine Antwort habe gerade mal gemessen:

-T1 gegen Masse: 0,6V

  • über R1: 0,3V
    -T3 gegen Masse: 4,4V
    -über R3: 0V
    -über R4: 0V
  • +Pol C2 gegen Masse: 5V
  • -Pol C2 gegen Masse: 0V

Der Punkt zwischen D1 und D2 ist auch nicht mit R5 verbunden.
Die Betriebsspannung hab ich aus dem Schaltplan entnommen, den ich so im Internet vorgefunden habe.

MFG;
Clemens

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

Das vom Handy kommende Signal soll so verstärkt werden, dass es an dem Lautsprecher relativ laut herauskommt.

Ich wiederhole: das GEHT NICHT!
Der LAUTSPRECHER kann es einfach nicht. Es liegt nicht an der Lautstärke des eingebauten Verstärkers.
Ändern kann man nur was durch einen externen Verstärker UND einen externen Lautsprecher.

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Das kann nicht sein. Dann ist etwas defekt.

Ich berichtige mich, die Schaltung zieht ca. 15-20 mA bei 6V.

0 Hilfreich
Antwort auf Anonym_d3529018e12azum Beitrag ↑

Ich wiederhole: das GEHT NICHT! Der LAUTSPRECHER kann es einfach nicht. Es liegt nicht an der Lautstärke des eingebauten Verstärkers. Ändern kann man nur was durch einen externen Verstärker UND einen externen Lautspreche …

Ja eben ich hätte gerne eine einfache Schaltung die einen externen Lausprecher ansteuert. Das Handy dient dabei NUR als Audioquelle für die Schaltung.

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑
  • T1 gegen Masse: 0,6V
  • über R1: 0,3V
  • T3 gegen Masse: 4,4V
  • über R3: 0V
  • über R4: 0V
  • +Pol C2 gegen Masse: 5V
  • -Pol C2 gegen Masse: 0V

So wie es aussieht, gibt keinen vernünftigen Arbeitspunkt.
Der Ausgang hängt oben knapp unter +Ub. Da kann er nur nach unten aussteuern.

Versuche mal R5 soweit zu verkleinern, dass der Pegel an +C2 auf ca. 3V kommt.
In der Größe von ca. 27 kOhm könnte es passen.
Am besten ist es, wenn du R5 durch eine Reihenschaltung von ca. 10k…15k und einem Einstellregler
mit 22…25k ersetzt und dann den Einstellregler so einstellst, dass an +C2 ca. 3V gegen Masse anstehen.
Über R3 und R4 sollten im Ruhezustand ca. 50mV …100mV abfallen.
Gruß Uwi

0 Hilfreich

Hallo Clemens,

Clemens_LP schrieb:zum Beitrag ↑

Ich versorge den Verstärker mit meinen Labornetzteil mit 6V.

Mit den 6V bekommst du sowieso keine 1 Watt an 8 Ohm:

P = UI = U(U/R) = U2*R =

Die 6V müssen wir aber halbieren da wir + und - für eine Wechselspannung haben müssen. sind also noch 3V
Dann rechnen wir mal mit mindestens 1V Spannungsabfall an T2 und T3, bleiben noch 2V.

Bei einer Sinusspannung sind die 2V aber die Scheitelspannung, da muss noch durch SQRT(2) geteilt werden, sind noch sind also noch 1.414Veff
Ergibt dann (1.414V*1.414V)/8Ohm = 0.25W
Mehr Leistung bekommst du gar nicht in deinen Lautsprecher.

Um 1W in den Lautsprecher zu bekommen muss Ueff = SQRT(8) = 2.828Veff
Dies wieder mal SQRT(2) für den Spitzenwert sind 4V.
Plus 1V für T1 sind 5V.
und das ganze mal 2 sind 10V
Dies wäre so grob die minimale Betriebsspannung um 1W in den Lautsprecher zu bekommen

Clemens_LP schrieb:zum Beitrag ↑
  • +Pol C2 gegen Masse: 5V

Hier sollte die halbe Betriebsspannung anliegen!
Da passt also zu den berechneten 10V!

Wenn ich mit UB 0.65V für T1 rechne komme ich mit dem Spannungsteiler R2/R5 auch auf etwa 5V an +Pol C2.

Am Lautsprecher soll eine Wechselspannung anliegen. C2 blockiert den Gleichspannungsanteil, was du auch richtig gemessen hast. Wenn nun +C2 von 5V auf 1V sinkt, liegt eine Spannung von -1V am Lautsprecher an. Entsprechend wenn +C2 von 5V auf 9V ansteigt liegen am Lautsprecher +4V.
Du hast also am Lautsprecher eine Wechselspannung von 8VPP (Spitze-Spitze, englisch Peak-Peak) anliegen. Umgerechnet entspricht dies, bei einer sinusförmigen Spannung, Ueff = (UPP/2)/SQRT(2).

Effektivwert

Im ersten Bild unter „Effektivwert“ ist (2) falsch mit Spitze-Tal bezeichnet.

Hier stimmt die Bezeichnung dann:

Spitze-Tal-Wert

MfG Peter(TOO)

0 Hilfreich

Hallo Clemens,

Clemens_LP schrieb:zum Beitrag ↑

Hab diese Schaltung verwendet:

Hast du auch noch den Link zur ganzen Seite?

MfG Peter(TOO)

0 Hilfreich

Hallo Uwi.

Uwi schrieb:zum Beitrag ↑

So wie es aussieht, gibt keinen vernünftigen Arbeitspunkt.Der Ausgang hängt oben knapp unter +Ub. Da kann er nur nach unten aussteuern.

Der Arbeitspunkt pass eigentlich schon, aber ein Spassvogel hat da 6V anstatt 10V oder 12V hingeschrieben 😦
Mit 10-12V bekommt man auch 1W an 8Ohm hin.

MfG Peter(TOO)

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Hallo Uwi. Der Arbeitspunkt pass eigentlich schon, aber ein Spassvogel hat da 6V anstatt 10V oder 12V hingeschrieben 😦 Mit 10-12V bekommt man auch 1W an 8Ohm hin. MfG Peter(TOO)

Bei 10-12 Volt ist das gleiche Problem

0 Hilfreich
Antwort auf Uwizum Beitrag ↑

So wie es aussieht, gibt keinen vernünftigen Arbeitspunkt. Der Ausgang hängt oben knapp unter +Ub. Da kann er nur nach unten aussteuern. Versuche mal R5 soweit zu verkleinern, dass der Pegel an +C2 auf ca. 3V kommt. In d …

Hallo Uwi,

Hab jetzt den 47K gegen einen 20K getauscht und bin jetz bei ca. 2,9 Volt an +C2 gegen Masse.
Hab bei R4 und R3 in Ruhe aber nur 0,01V.

Das Übersteuern ist zwar besser aber für den alltäglichen Gebrauch noch zu heftig.

MFG;
Clemens

0 Hilfreich
Clemens_LP schrieb:zum Beitrag ↑

Hab jetzt den 47K gegen einen 20K getauscht und bin jetz bei ca. 2,9 Volt an +C2 gegen Masse.
Hab bei R4 und R3 in Ruhe aber nur 0,01V.
Das Übersteuern ist zwar besser aber für den alltäglichen Gebrauch noch zu heftig.

Das Übersteuern wird daran liegen, dass der Eingangspegel zu hoch ist.
Dagegen hilft eine etwas stärkere Rückkopplung und ein Spannungsteiler am Eingang.
Als Verbesserungen würde ich noch einen Emitterwiderstand an T1 empfehlen (ca. 22…100 Ohm).

Außerden einen Einstellregler bzw. Poti am Eingang , mit dem du die Laustärke festlegen kannst.
Wie man so was beschalten kann, findest du auch in meinem Link
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/AUDIO/BT-MP3-AMPL_2017/MP3-BlueTooth-Ampl_1302_2017_Sch.pdf
→ siehe z.B. Poti unten rechts am LineIn

Der geringe Spannungsabfall über R3 /R4 ist nicht kritisch, aber es gibt da die sogenannten Übernahmeverzerrungen in der Endstufe, wenn da sehr wenig Strom fließt.
https://www.google.de/search?q=übernahmeverzerrungen&biw=2432&bih=1182&tbm=isch&imgil=4uhg2aygKqQFNM%253A%253BLswhJhsSto2jdM%253Bhttp%25253A%25252F%25252Fwww.radiomuseum.org%25252Fforum%25252Fa_b_ab_d_verstaerker_mit_roehren.html&source=iu&pf=m&fir=4uhg2aygKqQFNM%253A%252CLswhJhsSto2jdM%252C_&usg=__kqUDA-pXzN5r-lWJ3-Aw0xHJ-aQ%3D#imgrc=4uhg2aygKqQFNM:

Da würde ich mal probieren, zwischen D1 und D2 einen kleinen Widerstand zu setzen (10…27 Ohm).
Damit wird der Ruhestrom durch R4 und R5 etwas größer und damit diese Übernahmeverzerrungen etwas kleiner. Das Problem ist aber eher zweitrangig und wird kaum hörbare Problem machen.

Dass aus der Verstärkerschaltung nicht 1W kommt, sollte kein Grund sein, dass es nicht ordentlich verstärkt.
Auch mit paar hundert mW sollten die Töne gut hörbar aus dem kleinen Lautsprechen kommen.
Hruß Uwi

0 Hilfreich
Antwort auf Uwizum Beitrag ↑

Das Übersteuern wird daran liegen, dass der Eingangspegel zu hoch ist. Dagegen hilft eine etwas stärkere Rückkopplung und ein Spannungsteiler am Eingang. Als Verbesserungen würde ich noch einen Emitterwiderstand an T1 em …

Hallo Uwi,
Erstmal Danke für deine Antwort habe aber noch kurz zwei Fragen:
Mit welchen Widerstandswerten soll ich den Eingangsspannungsteiler in meinem Fall machen?
Soll der Emitter Widerstand von T1 auf Masse gelegt werden?

0 Hilfreich
Antwort auf Uwizum Beitrag ↑

Das Übersteuern wird daran liegen, dass der Eingangspegel zu hoch ist. Dagegen hilft eine etwas stärkere Rückkopplung und ein Spannungsteiler am Eingang. Als Verbesserungen würde ich noch einen Emitterwiderstand an T1 em …

Hab jetzt mal alle deine Ratschläge bis auf Spannungsteiler und Lautstärkepoti befolgt:
Funktioniert ganz gut nur bei Lieder mit vielen und hohen Bassauschlägen funktioniert es noch nicht sehr gut.
MFG;
Clemens

0 Hilfreich

Hallo,

Clemens_LP schrieb:zum Beitrag ↑

Funktioniert ganz gut nur bei Lieder mit vielen und hohen Bassauschlägen funktioniert es noch nicht sehr gut.

da vermute ich, dass die Amplitude noch zu hoch ist.
Bässe haben oft einen höheren Spannungshub als hohe Töne.
Da wäre eine höhere Betriebsspannung dann doch ganz zweckmäßig.

Der Gesdamtwiderstand des Eingangsspannungteiler kann im Bereich von ca. 1k bis 20k liegen.
Das Teilerverhältnis z.B. 1:3 …1:10 , eben so dass keine Übersteuerung mehr auftritt.

Zum Emitterwiderstand:

Emitterschaltung mit Stromgegenkopplung

Gruß Öletronika

0 Hilfreich
Uwi schrieb:zum Beitrag ↑

Gruß Öletronika

???

0 Hilfreich

Deine Antwort

Zum Antworten bitte anmelden oder kostenlos registrieren.
