Frage 10. Juli 2017, 10:25 Uhr · 8 Antworten

Gerät auf Kabelbetrieb umbauen

Möchte ein Gerät das normalerweise mit 4 Baby D’s läuft auf Kabel umbauen, da mir der Batterieverbrauch einfach zu hoch ist. Nun meine Frage: Reicht ein 6 V output Kabel aus und wo muss ichs fest löten?

Diese Frage stammt aus dem Jahr 2017. Weißt du es heute besser?

Aktuelle Antwort ergänzen

8 Antworten

0 Hilfreich
Antwort auf Demi_92zum Beitrag ↑

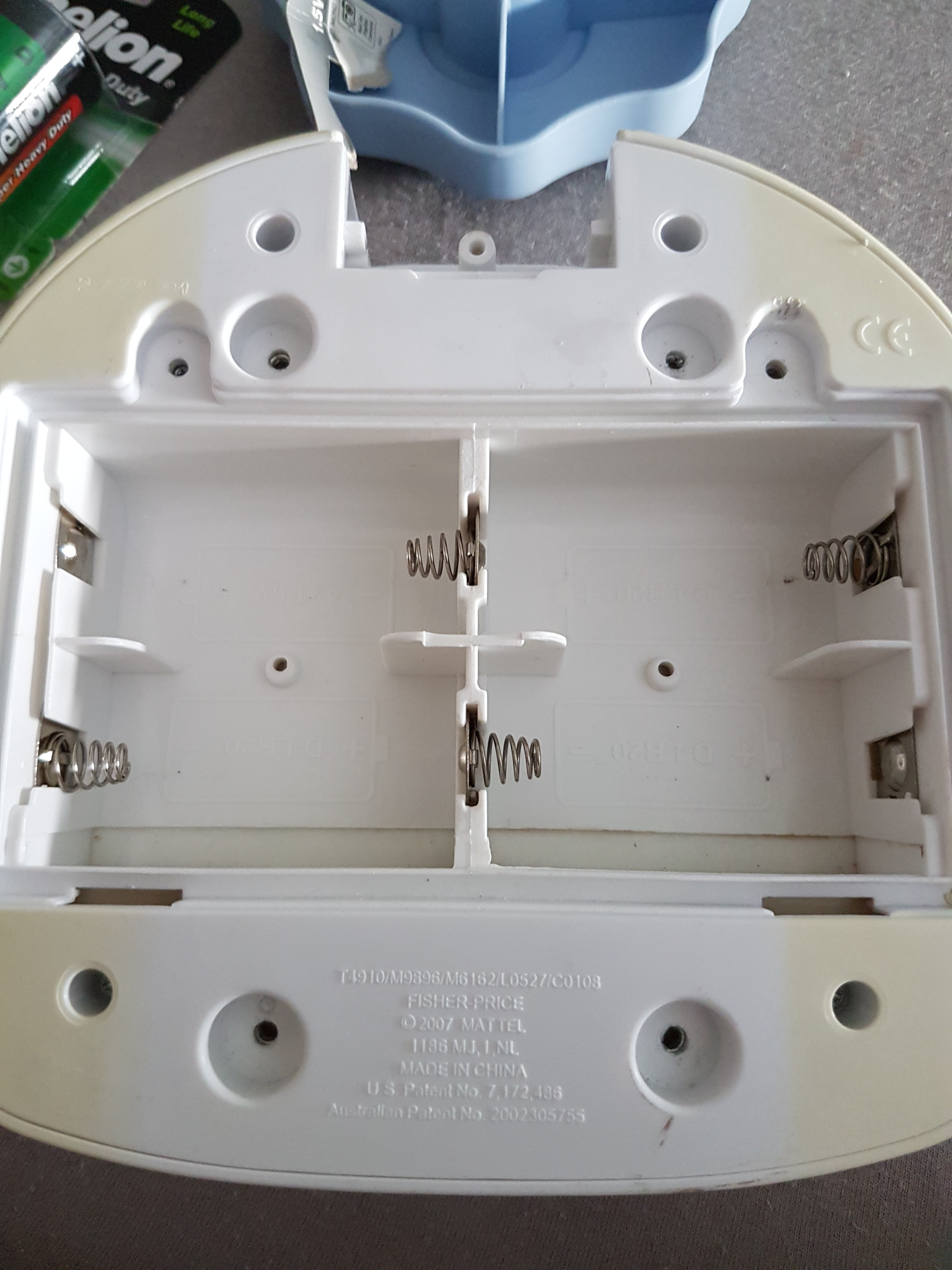

20170710_1018273024×4032 3.98 MB

Hallo!

ja, es reicht ein Netzteil was 6 Volt Gleichspannung ausgibt.
Und nun kommt noch der Strom ins Spiel, welchen Strom nimmt das Gerät aufnimmt.

Mein Tipp, nimm mind. ein Gerät was 6 V und 0,5 A ( 500 mA) leisten kann. Es darf auch mehr sein (also 800 mA oder 1 A )

Und wo anlöten ?

Das kann man auf dem Foto nicht eindeutig sagen. In Betracht kommen jeweils die Anschlüsse links oder recht im Fach.
Wo sieht man Kabel dran ? Vielleicht im Spalt hinter dem Kontakt sichtbar oder sonst muss man das Gerät öffnen.

ich nehme an, du musst an die Kontakte rechts im Foto dran.
Das flache Plättchen wäre PLUS, der Kontakt mit Spiralfeder MINUS.

Am Plättchen könnte man direkt löten. Die Feder ist aber schlecht lötbar !
Hier würde ein Batteriedummy aus Holzstab in Dicke der Batterie helfen, als Kontakt eine Messing-Reißzwecke, daran dann den Minuspol anlöten.

MfG
duck313

1 Hilfreich

Duck hat im Grunde alles gesagt. Der Baterieverbrauch ist sicher auch deswegen hoch, weil wie im Bild zu sehen minderwertige Zellen eingesetzt werden. Heavy Duty ist ein schoener Begriff, steht aber immer fuer Zinkkohle. Versuchs mal mit Alkaline. Was ist das eigentlich fuer ein Spielzeug?

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

ich nehme an, du musst an die Kontakte rechts im Foto dran.Das flache Plättchen wäre PLUS, der Kontakt mit Spiralfeder MINUS.

Ja sieht so aus, dass links ein durchgehendes Blech beide Kontakte verbindet, muesste anders als im Foto genau senkrecht von oben zu sehen sein. Rechts eher nicht, also rechts anschliessen.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

In Betracht kommen jeweils die Anschlüsse links oder recht im Fach.

Rechts oben und rechts unten.

Links oben und unten sind auf einer Metallplatte montiert, die hinter die breite Nase zwischen den Kontakten gesteckt wurde. Rechts kann man da nichts stecken, da die „Nase“ massiv ist.

Sebastian

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Duck hat im Grunde alles gesagt. Der Baterieverbrauch ist sicher auch deswegen hoch, weil wie im Bild zu sehen minderwertige Zellen eingesetzt werden. Heavy Duty ist ein schoener Begriff, steht aber immer fuer Zinkkohle. …

Mobile

0 Hilfreich

Halllo wenn man das Unterteil ( Batteriefach ) umdreht sieht man die 2 Anschlüsse +Rot und -Schwarz . Dort werden die Drähte vom Netzteil angelötet und fertig ist der Lack .
viele Grüße noro

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! ja, es reicht ein Netzteil was 6 Volt Gleichspannung ausgibt. Und nun kommt noch der Strom ins Spiel, welchen Strom nimmt das Gerät aufnimmt. Mein Tipp, nimm mind. ein Gerät was 6 V und 0,5 A ( 500 mA) leisten kan …

… würde ich am Pluspol auch so machen, um zu vermeiden, dass der Kunststoff durch die Lötaktion zu sehr wegschnurzelt.
