Frage 4. Januar 2017 · 36 Antworten

Konstantstrom- bzw. Konstantstromquelle

Hi.
Ich suche Bausätze bzw eventuell auch Fertigmodule (nicht allzu groß) zum Anschluss von einer oder mehreren Led.
Der Strom bzw. Spannung muss von mir einstellbar sein, entweder per Einlöten eines anderen Widerstands oder Drehen am Poti.
Ich hab hier eine Bausatz fuer 20mA, doch der Strom ist zu hoch. Und Lowcurrent ist zu niedrig. So um die 15mA muessens wohl sein, sonst leuchtet die BernsteinLED violett…
Conrad und Pollin haben da nix bzw. wenig Brauchbares. Vielleicht kennt jemand ne andere Bezugsquelle, die sowas hat?

Diese Frage stammt aus dem Jahr 2017. Weißt du es heute besser?

Aktuelle Antwort ergänzen

36 Antworten

Hi,
kennst Du U=R*I? Das kann man nirgends kaufen, aber es gibt tausend Bücher darüber. Auch Google weiß darüber Bescheid. [Beitrag editiert - www Team]

0 Hilfreich

In dem Bausatz könntest Du doch den einen Widerstand ersetzen, wenn Du den Strom von 20 auf 15 mA senken willst.

Stromquellen braucht man eigentlich nur, wenn man die Led an variablen Spannungen betreiben muss(will) oder wenn man Reihenschaltungen von vielen LEDs verwendet.

Spannung muss man nicht einstellen, das ist ja der Sinn von Stromquellen, die LED-Spannung stellt sich von selbst ein. Da nur der Strom wichtig ist, interessiert die (Durchlass)Spannung über der LED eigentlich nicht. Sie ist ja bauteilabhängig und unterliegt Herstellungsschwankungen. Der Strom ist wichtig, der kann die LED schädigen.
Man muss lediglich bei Reihenschaltung von mehreren LEDs darauf achten, das die Anzahl der LED zur Stromquelle passt.

Mfg
duck313

0 Hilfreich

Eine dimmbare Stromquelle habe ich bis jetzt noch nicht gesehen. Da brauchst Du wahrscheinlich eine Spannungsquelle (12 oder 24 Volt) plus PWM-Controller (PWM = Pulsweitenmodulation).

Ich hatte mich im letzten Monat sehr mit dieser Thematik beschäftigt.

Gruß Oberberger

PS: Die Spannung muss „zerhackt“ werden, daher PWM. Widerstand funktioniert nicht.

0 Hilfreich
Antwort auf Wellensurferzum Beitrag ↑

Hi, kennst Du U=R*I? Das kann man nirgends kaufen, aber es gibt tausend Bücher darüber. Auch Google weiß darüber Bescheid. [Beitrag editiert - www Team]

Bei so nem Bloedsinn muss ich mich schon zurueckhalten. Lesen kannst du, oder?! Erklaer mir doch mal, was du mit dem ohmschen Gestz hier willst. Schliesslich handelt es sich N I CHT um due Berechnung eines Vorwiderstands. Und die Konstantstromquellen eingestzten Widerstände von hier 33Ohm und 4,7kOhm (Ohm kennste?!!) passten da auch ned. Vor allem wenn die Eingangsspannung variabel zw. 4 und 24V (Volt weisst du, was das ist?!?) liegen kann, laut Hersteller.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

…, das die Anzahl der LED zur Stromquelle passt.

…, dass die Anzahl der LEDs zum Spannungsbereich der Stromquelle passt 😉.

Gruß Oberberger

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

In dem Bausatz könntest Du doch den einen Widerstand ersetzen, wenn Du den Strom von 20 auf 15 mA senken willst. Stromquellen braucht man eigentlich nur, wenn man die Led an variablen Spannungen betreiben muss(will) oder …

Variael ist die Spannung schon. Ist halt Batterie. Idealerweise reichte eine 1,2V Zelle. Aber schon mit 2,4 bzw. 3V waere mur etwas geholfen. Der Bausatz, den ich habe, möchte mindesten 3,2 Volt.
Anpassbar muss der Strom sein, weil mit demselben Bausatztyp unterschiedliche Ledtypen betrieben wrrden und weil die Led offenbar se3eeehr emofindlich auf ungenauen Strom ist. Ob ich das ueber Strom oder Spannung regle, ist eher Nebensache. Zudem meine, mal eine Ledstromquelle mit Poti gesehen zu haben, weiss aber nicht mehr, wo.

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

Eine dimmbare Stromquelle habe ich bis jetzt noch nicht gesehen. Da brauchst Du wahrscheinlich eine Spannungsquelle (12 oder 24 Volt) plus PWM-Controller (PWM = Pulsweitenmodulation) . Ich hatte mich im letzten Monat seh …

Stop, nirgendwo war was von dimmbar geschrieben! Der Betriebsstrom der Led muss fuer unterschiedlich Leds anpassbar sein, am besten stufenlos über Poti. Oder halt mit unterschiedlichen Widerstanden. Deren Wert hängt aber sicher wiedrrum von den Transistoren ab. Und es gibt die Widerstande ja nicht in jedem xbeliebigen Wert, war dann entweder die Platine groß machte oder gar nicht ginge.

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Zudem meine, mal eine Ledstromquelle mit Poti gesehen zu haben, weiss aber nicht mehr, wo.

In meiner Deckenlampe ist so ein Teil verbaut. Zwei Kanäle mit jeweils 350 mA und Fernbedienung. Kann man aber nirgends kaufen, da es eine Sonderanfertigung für den Leuchtenhersteller ist; genau wie das dazugehörige LED-Band, bei dem alle LEDs in Reihe geschaltet sind (super Teil!).

Gruß Oberberger

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

In meiner Deckenlampe ist so ein Teil verbaut. Zwei Kanäle mit jeweils 350 mA und Fernbedienung. Kann man aber nirgends kaufen, da es eine Sonderanfertigung für den Leuchtenhersteller ist; genau wie das dazugehörige LED- …

Das ist besonders super, weil wenns kaputt ist und der Hersteller nicht mehr liefern kann/will, kannste das Ding zum Eschrott geben.
350mA sind in meinem Fall zu hoch…

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Stop, nirgendwo war was von dimmbar geschrieben! Der Betriebsstrom der Led muss fuer unterschiedlich Leds anpassbar sein, am besten stufenlos über Poti. Oder halt mit unterschiedlichen Widerstanden. Deren Wert hängt aber …

Die Dinger werden aber nun mal oft (und fälschlicherweise) als „dimmbar“ beschrieben. Ich wollte es ja nur mal erwähnen…

Gruß Oberberger

0 Hilfreich
L_B schrieb:zum Beitrag ↑

der Hersteller

Der Hersteller kooperiert zum Glück super!

Der hat mir schon einen neuen LED-Streifen geschickt, da der erste fehlerhaft war. Ansonsten könnte ich den „Stromstreifen“ gegen einen „Spannungsstreifen“ (plus Trafo und Controller) tauschen.

Alles gut; Gruß Oberberger 😎

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

Eine dimmbare Stromquelle habe ich bis jetzt noch nicht gesehen. Da brauchst Du wahrscheinlich eine Spannungsquelle (12 oder 24 Volt) plus PWM-Controller (PWM = Pulsweitenmodulation) . Ich hatte mich im letzten Monat seh …

Das wäre eine brauchbare Kombination!

Resultat:

Gruß Oberberger

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Ich hab hier eine Bausatz fuer 20mA, doch der Strom ist zu hoch. Und Lowcurrent ist zu niedrig. So um die 15mA muessens wohl sein, sonst leuchtet die BernsteinLED violett…

Welche Unterlagen hast du zu dem Bausatz?

Bei einem Schaltplan mit Bauteilwerten, kann man dir schreiben, welcher Widerstand welchen Wert haben muss um einen bestimmten Strom einzustellen.
Dann kann man das mit einem Stufenschalter oder Poti machen.

MfG Peter(TOO)

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

…, dass die Anzahl der LEDs zum Spannungsbereich der Stromquelle passt 😉. Gruß Oberberger

Ja, das meinte auch.

0 Hilfreich
L_B schrieb:zum Beitrag ↑

1,2V

Geht eventuell auch’n bisschen mehr?

Die hat 12 Volt und ist kleiner als 'ne Triple-A-Batterie.

Glückauf; 23A heißt der Typ

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Bei so nem Bloedsinn muss ich mich schon zurueckhalten. Lesen kannst du, oder?! Erklaer mir doch mal, was du mit dem ohmschen Gestz hier willst. Schliesslich handelt es sich N I CHT um due Berechnung eines Vorwiderstands …

Hallo!

Ersetze den 33 Ohm durch den Wert, den Du so hilfsweise berechnest.
Der 4,7 kOhm bleibt unverändert.

Widerstand = 0,7 V : Konstantstrom

Beispiel für 15 mA wäre somit 47 Ohm ( 0,7 V : 0,015 A = 47 Ohm)

Und wenn Du dir ein Poti(Einstellwiderstand) beschaffst, 50 Ohm z.B. und in Reihe zum 33 Ohm legst, dann kannst Du den Strom im Bereich von ca. 8 mA bis 20 mA regeln. Widerstand wäre dann zw. MIN 33 Ohm und MAX 83 Ohm einstellbar.

MfG
duck313

1 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! Ersetze den 33 Ohm durch den Wert, den Du so hilfsweise berechnest. Der 4,7 kOhm bleibt unverändert. Widerstand = 0,7 V : Konstantstrom Beispiel für 15 mA wäre somit 47 Ohm ( 0,7 V : 0,015 A = 47 Ohm) Und wenn Du …

Das hilft mal weite. Danke.

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Welche Unterlagen hast du zu dem Bausatz? Bei einem Schaltplan mit Bauteilwerten, kann man dir schreiben, welcher Widerstand welchen Wert haben muss um einen bestimmten Strom einzustellen. Dann kann man das mit einem Stu …

Ich kann das nicht verlinken, weil das irgendwie vom Dmartphobe aus bei wewewa nicht vorgesehen ist. Bäh. Aber Folgendes: Bausatz Artnr. 810037 von pollin.de. Ist auch Hersteller und bietet nen Download der aktuellsten Anleitung an, in der der Schalt- und Bestückungsplan enthalten sind.

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

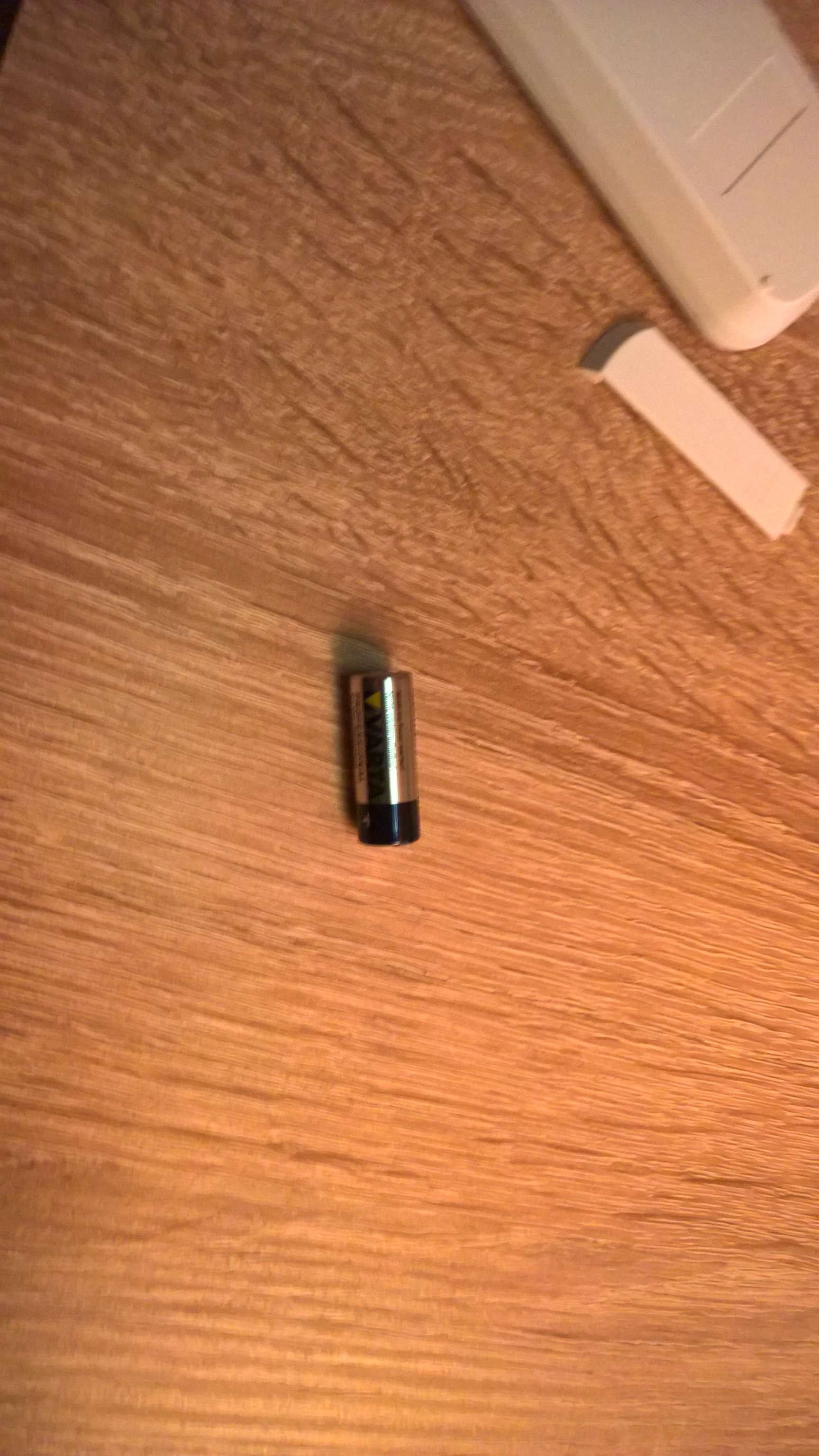

Geht eventuell auch’n bisschen mehr? WP_20170104_19_39_04_Pro1728×3072 1.3 MB Die hat 12 Volt und ist kleiner als 'ne Triple-A-Batterie. Glückauf; 23A heißt der Typ

Nein. 23A Batterien ersetzte ich, wo moeglich, durch umweltfreundlichere, billigere und einfacher beschaffbare Alkaline 9V. Weisst du, dass 23A 8 Knopfzellen enthalten? Mit seeeehr wenigbEnergie drin und seeeehr viel Innenwiderstand? Und oft noch Quecksilber…
Ich will AA-Zelle(n) benutzen.

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

Eine dimmbare Stromquelle habe ich bis jetzt noch nicht gesehen. Da brauchst Du wahrscheinlich eine Spannungsquelle (12 oder 24 Volt) plus PWM-Controller (PWM = Pulsweitenmodulation) . Ich hatte mich im letzten Monat seh …

Sorry, du redest hier am Thema vorbei. Es geht nicht um Hochleistungshochstromleds. Es geht um kleine Anwendung, vergleichbar Taschenlampe. Da spuelt auch die Platinengröße eine KLEINE Rolle. Nix fuer ungut.

0 Hilfreich
Antwort auf Oberbergerzum Beitrag ↑

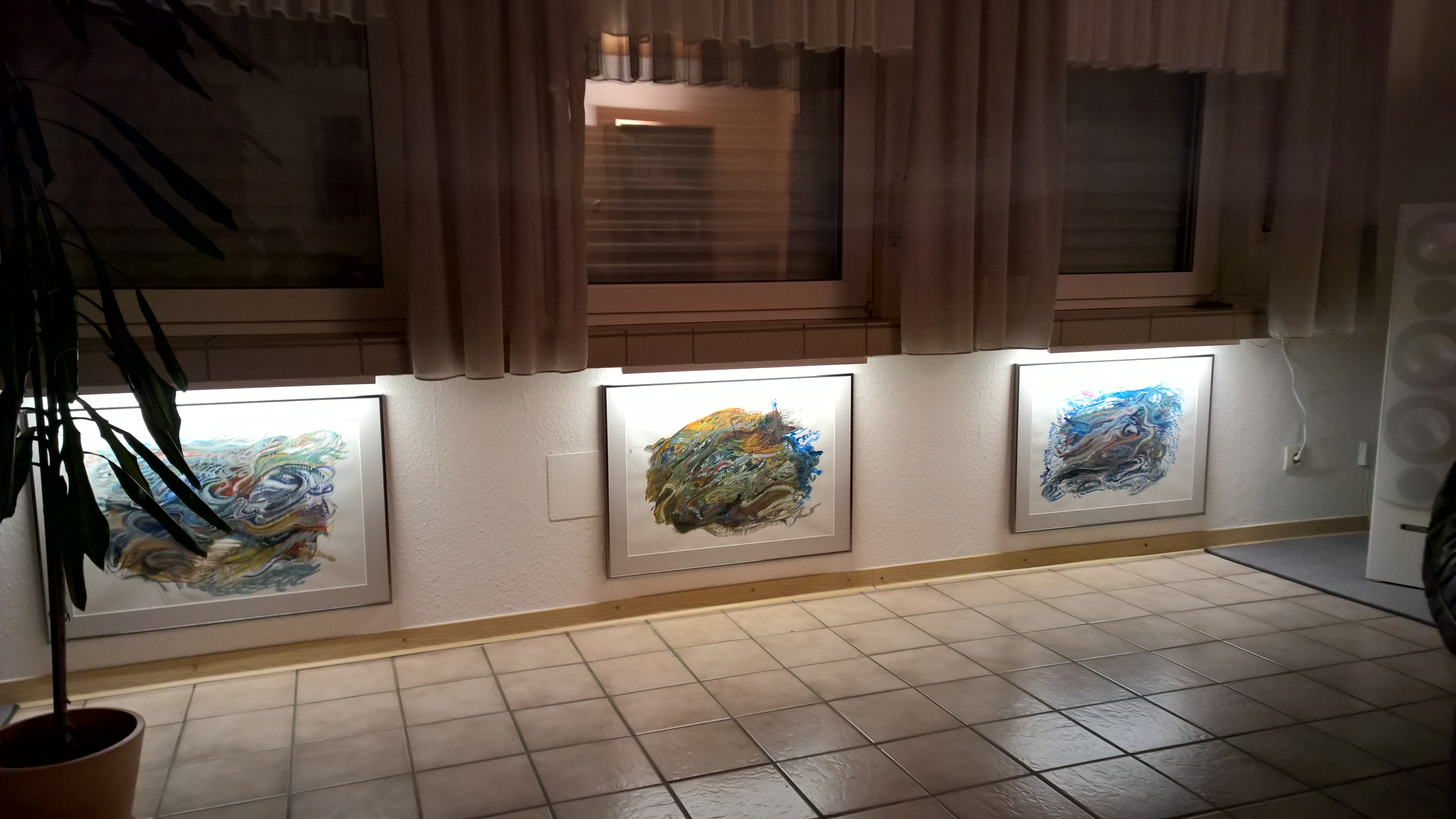

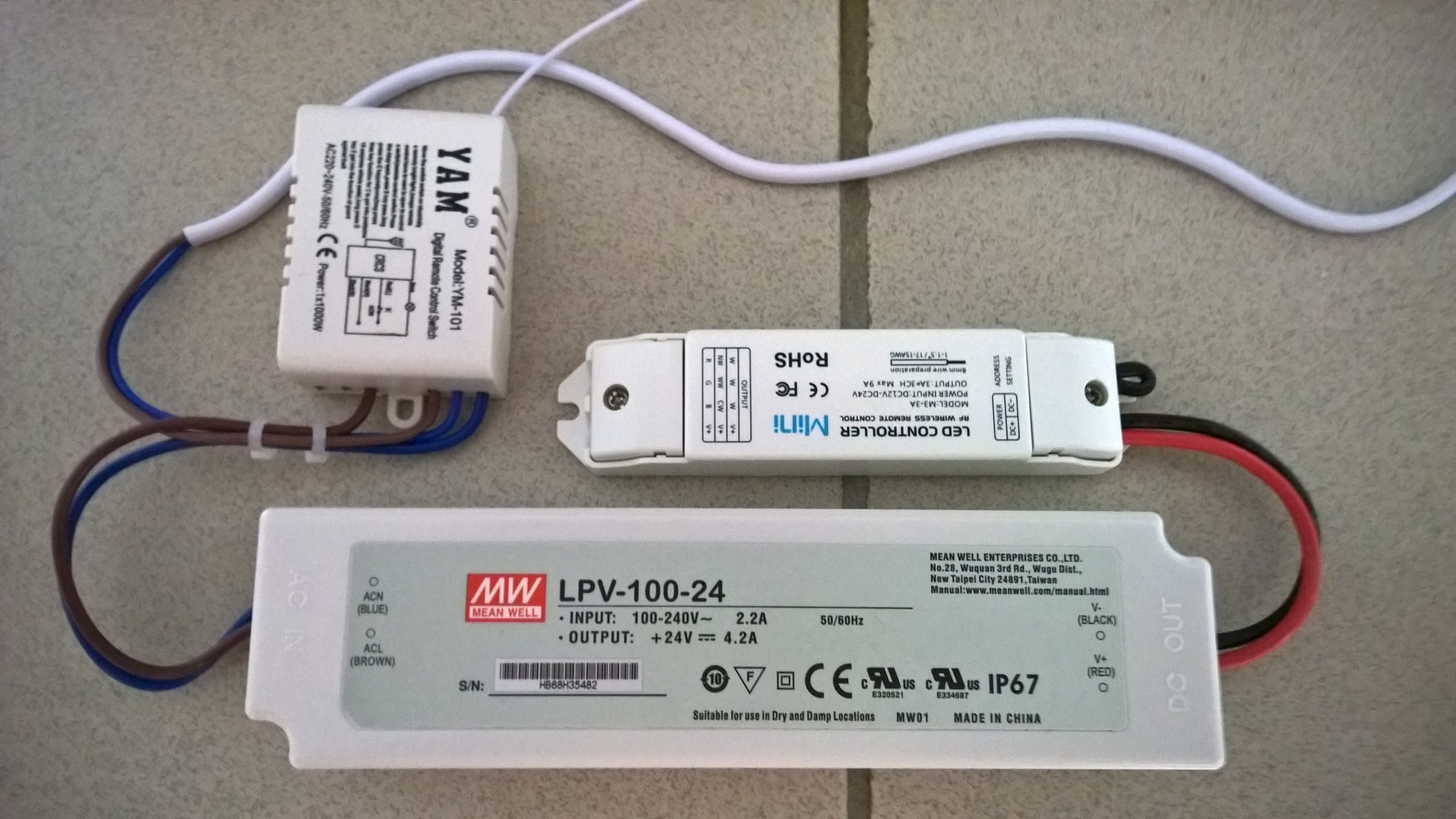

WP_20170104_18_29_06_Pro3072×1728 1.42 MB Das wäre eine brauchbare Kombination! Resultat: LED-Beleuchtung 0025376×3024 4.28 MB Gruß Oberberger

Waere es nicht sinnvoller, die Bilder höher zu hängen? Haste auch Leds mit Ra über 90 zwecks sehr guter Farbwiedergabe genommen?
Cooler Effekt aber - auch ohne Bilder

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! Ersetze den 33 Ohm durch den Wert, den Du so hilfsweise berechnest. Der 4,7 kOhm bleibt unverändert. Widerstand = 0,7 V : Konstantstrom Beispiel für 15 mA wäre somit 47 Ohm ( 0,7 V : 0,015 A = 47 Ohm) Und wenn Du …

Aber woher kommen die 0,7 Volt in der Rechnung? Kennst du aber vielleucht nen Bausatz, in dem gleich ein Poti vorgesehen ist? Weiter oben stehen Infos zum verwendeten Bausatz. Der ist seeehr klein. Das Poti extern anzubringen, wird noch ein Problem.

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Aber woher kommen die 0,7 Volt in der Rechnung? Kennst du aber vielleucht nen Bausatz, in dem gleich ein Poti vorgesehen ist? Weiter oben stehen Infos zum verwendeten Bausatz. Der ist seeehr klein. Das Poti extern anzubr …

Das ist die „Schaltschwelle“ des Transistors.

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Das ist die „Schaltschwelle“ des Transistors.

Also im Grunde die Spannung, die am Transistor abfällt? So wie bei ner Si-Diode, das sinds ja auch 0,7. Bei Ge waerens nur 0,3…

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Also im Grunde die Spannung, die am Transistor abfällt? So wie bei ner Si-Diode, das sinds ja auch 0,7. Bei Ge waerens nur 0,3…

Nicht ganz, beim „abfallen“ meint man die C-E Strecke des Transistors.

Bei den ca. 0,7 V handelt es sich um die B-E-Strecke eines Silizium-Transtors.

Wegen der Materialverwandtheit ist es bei Si-Dioden gleich.

Die Spannung zum völligen „durchschalten“ muss min. 0,7 V betragen.

Der Widerstand ist so bemessen, das der Konstantstrom genau die 0,7 V Spannungsabfall erzeugt und den Transistor durchschaltet.

Nur noch mal zur Sicherheit:
Es handelt sich um dieses Schaltbild (Bausatz von Pollin, gibt’s auch in einer Version mit SMD-Bauteilen( den hast Du wohl vorliegen), sonst aber baugleich:

https://www.pollin.de/shop/downloads/D810037B.PDF

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Nicht ganz, beim „abfallen“ meint man die C-E Strecke des Transistors. Bei den ca. 0,7 V handelt es sich um die B-E-Strecke eines Silizium-Transtors. Wegen der Materialverwandtheit ist es bei Si-Dioden gleich. Die Spannu …

Ich hab sowohl den SMD als auch den Bausatz da… Ja, bezieht sich auf den Bausatz. Link stimmt. Den SMD loete ich ned um…
Ist der Strom wirklich ein konstater Gleichstrom? Oder wird der nicht einfach zerhackt? Ich gestehe, mir ist das Funktiinsprinzip unklar. Gewundett hat mich, dass man keinen Kondensator braucht.

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Ist der Strom wirklich ein konstater Gleichstrom? Oder wird der nicht einfach zerhackt? Ich gestehe, mir ist das Funktiinsprinzip unklar. Gewundett hat mich, dass man keinen Kondensator braucht.

Die Schaltung erzeugt reinen Gleichstrom.

R2 bestimmt den Strom.
Du solltest aber nicht R2 mit einem Poti ersetzen, sondern das Poti in Serie zu R2 schalten.
Wenn du ein 47 Ohm Poti nimmst, kannst du den Strom zwischen etwa 8…20mA einstellen.

MfG Peter(TOO)

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Haste auch Leds mit Ra über 90 zwecks sehr guter Farbwiedergabe genommen?

In jeder Leuchte sind zwei Bänder mit insgesamt drei Weißtönen:


1x neutral weiß: L = 60cm; B = 4mm; 160 LED/m; 24V; 17W/m; 4500K; CRI (Ra) 90; SMD2216

plus

1x dual-weiß: L = 60cm; B = 10mm; 120 LED/m; 24V; 14,4W/m; 2700K + 6500K; CRI (Ra) 82, SMD 3528


Der erste (bessere und stärkere) Streifen macht das Hauptlicht. Der Controller mischt dann, bei Bedarf, kaltes oder warmes Licht dazu (stufenlos). Das Foto ist leider „grottenschlecht“, da meine Handykamera massive Probleme mit gepulstem Licht hat; eigentlich war die eingestellte Lichtfarbe ein mittleres warm-weiß (ca. 3000K).

Gruß Oberberger

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Es geht um kleine Anwendung, vergleichbar Taschenlampe. Da spuelt auch die Platinengröße eine KLEINE Rolle.

Das wusste ich nicht. Du schreibst im UP ja nicht genau wie klein es werden soll, sondern nur „nicht allzu groß“:

L_B schrieb:zum Beitrag ↑

Ich suche Bausätze bzw eventuell auch Fertigmodule (nicht allzu groß) zum Anschluss von einer oder mehreren Led.

…möglicherweise habe ich es auch irgendwo überlesen!


Nu ja, trotzdem viel Erfolg bei Deinem Vorhaben!

Gruß Oberberger

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Weisst du, dass 23A 8 Knopfzellen enthalten?

Jetzt ja; das ist echt nicht so toll!

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Ich gestehe, mir ist das Funktiinsprinzip unklar.

Kurzbeschreibung der Funktion:

Denke Dir mal am Anfang den Transistor Q 2 ganz weg.
Wenn der Stromkreis geschlossen ist, also eine LED eingefügt ist, dann ist Q 1 über den R 1 durchgeschaltet. Led leuchtet,
Strom ist aber nur mit R 2 begrenzt und noch nicht konstant !

jetzt kommt Q 2 gedanklich wieder dazu.
Der Led Strom fließt über Q 1 und R 2, dabei erzeugt der Strom an R2 einen Spannungsabfall, die genannten ca. 0,7 V. Q 2 beginnt zu leiten und zieht die Basis von Q 1 nach Minus = Q 1 leitet schlechter und senkt den Strom.
Auf diese Weise wird der Strom immer konstant gehalten (im Rahmen der Möglichkeit hier, geringe Schwankungen sind möglich)

Sinkt der Spannungsabfall an R 2 = Q 2 leitet schlechter = Q 1 leitet besser = mehr Strom
Steigt Spannungsabfall an R2 = Q 2 leitet besser = Q1 leitet schlechter = weniger Strom

das Ergebnis dieses Zusammenspiels ist also, der Strom bleibt konstant über weite Bereich der Versorgungsspannung. Selbst bei Kurzschluss an den LED-Klemmen fließt nur der mit R 2 gewählte Konstantstrom.

MfG
duck313

2 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! Ersetze den 33 Ohm durch den Wert, den Du so hilfsweise berechnest. Der 4,7 kOhm bleibt unverändert. Widerstand = 0,7 V : Konstantstrom Beispiel für 15 mA wäre somit 47 Ohm ( 0,7 V : 0,015 A = 47 Ohm) Und wenn Du …

Gut ist, dass ich sowohl 15 als auch 47Ohmwidertände da habe. Da hol ich mir noch ein paar Bausatze, die bekommen dann nen 47er verpasst… Auf den SMD-Widerständen nur Nummern drauf. Ich glaub, eine ist 330. ist das der 33Ohmwiderstand? Und die Null heist mal 10hoch 0?

0 Hilfreich
Antwort auf L_Bzum Beitrag ↑

Gut ist, dass ich sowohl 15 als auch 47Ohmwidertände da habe. Da hol ich mir noch ein paar Bausatze, die bekommen dann nen 47er verpasst… Auf den SMD-Widerständen nur Nummern drauf. Ich glaub, eine ist 330. ist das der 3 …

Hallo!

Ja, 330 = 33 Ohm.

Hier der Code. Beachte, es gibt unterschiedliche Codes, 2 Stellen oder 3 Stellen. je nach Platz auf dem Bauteil.

Du hast den einfachen 3 stelligen Zahlencode

beachte, bei kleinen Werten unter 10 Ohm setzt man statt Komma das R ein, also 3 R 3 = 3,3 Ohm

Codierung für SMD-Widerstände

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Welche Unterlagen hast du zu dem Bausatz? Bei einem Schaltplan mit Bauteilwerten, kann man dir schreiben, welcher Widerstand welchen Wert haben muss um einen bestimmten Strom einzustellen. Dann kann man das mit einem Stu …

Mal ein Nachtrag zur Vollständigkeit: Ich nahm mir die Konstantstromquellen mit dem Messgerät vor. Enttäuschend, soooooo konstant ist der Ausgangsstrom nicht. Bei 4,8 Volt Eingangssp. um 17 mA, bei 9 V um 20mA und bei 18V schon 23mA.

Und nun zu den BersteinLeds: Leider hab ich nur nich wenige, und der Händler hat keine dieser Art mehr. Aber: Der Packung lag ein Datenblatt bei, in dem tatsächlich 20mA steht, doch der richtige Strom, der die Led hell aber nicht violett leuchten lässt, ist gemessen 15mA, wie geschätzt. Übrigens eingestellt mit nem schnöden Poti.

0 Hilfreich
L_B schrieb:zum Beitrag ↑

Mal ein Nachtrag zur Vollständigkeit: Ich nahm mir die Konstantstromquellen mit dem Messgerät vor. Enttäuschend, soooooo konstant ist der Ausgangsstrom nicht. Bei 4,8 Volt Eingangssp. um 17 mA, bei 9 V um 20mA und bei 18V schon 23mA.

Die Transistoren sind richtig herum bestückt?

0 Hilfreich
Antwort auf Peter_TOOzum Beitrag ↑

Die Transistoren sind richtig herum bestückt?

Ja, sagt der Aufdruck auf der Platine, der die Umrisse der Transistoren zeigt. Gibt es eigentlich präzisere Scgaltungen, mit ICs beispielsweise?

0 Hilfreich
