Frage 25. März 2017, 11:59 Uhr · 9 Antworten

Philips Ks 40 Industrieregler anschließen

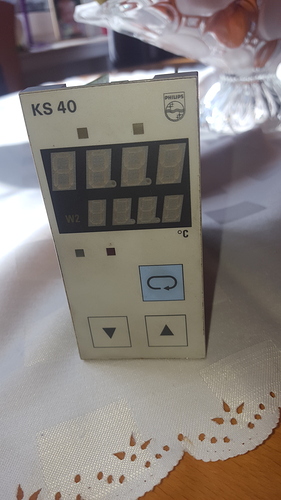

Hallo, ich habe einen Industrieregler der Firma Philips Model KS40 .
An diesem möchte ich einen Temperatursensor PT100 anschließen sowie ein Heizelement .
Wo klemme ich diese an?
Stromversorgung findet über klemme 26 und 27 statt. Richtig??

Diese Frage stammt aus dem Jahr 2017. Weißt du es heute besser?

Aktuelle Antwort ergänzen

9 Antworten

0 Hilfreich

KS 40
http://pma-xtra.de/de/pdf/db_ks40_d_9498-737-15333.pdf
http://pma-xtra.de/de/pdf/ba_ks40_407_def_9499-040-21601.pdf
http://pma-xtra.de/de/pdf/sb_ks40_50_90_def_9499-040-47701.pdf

MfG Peter(TOO)

0 Hilfreich

Danke.
Die hatte ich mir schon durchgelesen , aber ich weiß nicht ob ich das richtig verstanden habe.
An klemme 26 und 27 kommen 230v Strom.
An klemme 19 und 20 das Heizelement.
Richtig?
Und der pt100??

0 Hilfreich
Antwort auf Bastler82zum Beitrag ↑

Danke. Die hatte ich mir schon durchgelesen , aber ich weiß nicht ob ich das richtig verstanden habe. An klemme 26 und 27 kommen 230v Strom. An klemme 19 und 20 das Heizelement. Richtig? Und der pt100??

http://pma-xtra.de/de/pdf/db_ks40_d_9498-737-15333.pdf
Fig. 5

Das auf dem Foto ist die Ausführung 406

  • 230V kommen an 27 und 26. 25 bleibt unbelegt.
  • Pt100 an 1, 2 und 3. Das Problem ist, dass man nicht nur die 100 Ohm des Pt100 misst, sondern auch den Widerstand der Zuleitung. Deshalb verwendet man die Dreileiterschaltung: http://www.fuehlersysteme.de/wiki/pt100
  • 19 und 20 sind der Relaiskontakt für Heizen. Ist eigentlich falsch gezeichnet. Die Kontakte an 21+22 und 19+20 müssten auf der rechten Seite der Klemmen gezeichnet sein, da sie sich im Gerät befinden.
0 Hilfreich
Bastler82 schrieb:zum Beitrag ↑

An klemme 19 und 20 das Heizelement.

Nein.
19/20 ist der potenzialfreie Relaiskontakt, den man mit max. 3 A belasten darf.

Um eine 230 V Heizung anzuschließen muss man diesen Kontakt erst in den Heizkreis einfügen. Und 3 A geht nur bis ca. 700 W. Mehr braucht externes Hilfrelais /Schaltschütz mit mehr Kontaktbelastbarkeit.

0 Hilfreich

Die Heizung hat 130 Watt .
Kann ich die an klemme 19 und 20 anschließen?
Es wir momentan leider nicht warm.

0 Hilfreich
Bastler82 schrieb:zum Beitrag ↑

Es wir momentan leider nicht warm.

Da du scheinbar nicht wirklich weisst, was du da tust, solltest du dir jemanden organisieren, der eine Ahnung hat!

0 Hilfreich
Antwort auf Bastler82zum Beitrag ↑

Die Heizung hat 130 Watt . Kann ich die an klemme 19 und 20 anschließen? Es wir momentan leider nicht warm.

Kein Wunder, die Heizung bekommt doch gar keine Spannung !
Wie soll sie da warm werden.

Du hast es nicht verstanden, Kontakt 19/20 ist nur der Schalter (Ein(Aus).

Du musst erst einmal Spannung heranführen und einen Stromkreis aus Schalter, Heizung und Versorgungsspannung herstellen.

0 Hilfreich
Bastler82 schrieb:zum Beitrag ↑

Es wir momentan leider nicht warm.

Wie hast Du das Ding denn programmiert? Welche Parameter hst Du eingestellt?
