Frage 21. März 2020, 22:26 Uhr · 26 Antworten

Sony-Kopfhörer: Miniklinke schadhaft. Reparatur möglich?

Hallo,

inzwischen ist mein zweites Exemplar eines Sony-Kopfhörers ungenießbar geworden, nachdem ein Schaden, vermutlich ein Kontaktverlust innerhalb der Miniklinke, dazu geführt hat, dass der Ton nur noch wiedergegeben wird aus einem von beiden Lautsprechern - wohlgemerkt der gleichen Seite wie bei dem vorigen Exemplar.

Nun möchte ich der Wegwerf-Mentalität ein Ende setzen und eine Reparatur versuchen. Wie muss ich dafür vorgehen und welches Werkzeug benötige ich dafür?

LG Majoogily

Diese Frage stammt aus dem Jahr 2020. Weißt du es heute besser?

Aktuelle Antwort ergänzen

26 Antworten

Hallo,

nimm eine baugleiche andere Klinke (besser auf gleiche Polung (±) achten), schneide bei Altem wie Neuen die Kabel in einiger Entfernung der Klinke durch, entferne die Isolierung, verbinde die Kupferkabel passend miteinander und isoliere sie anschließend. Dann noch etwas Isolierband oder Stabileres außen rum.
Hält nicht ewig und ist sicher nicht der Königsweg, reicht aber meist für ein paar Jahre und ist schnell gemacht.

Gruß,
Paran

1 Hilfreich
Antwort auf paranzum Beitrag ↑

Hallo, nimm eine baugleiche andere Klinke (besser auf gleiche Polung (±) achten), schneide bei Altem wie Neuen die Kabel in einiger Entfernung der Klinke durch, entferne die Isolierung, verbinde die Kupferkabel passend m …

Moin,

„Stabileres“ soll vermtl. heißen „Schrumpfschlauch“.

Du musst dann etwas länger auf einer Seite die Umhüllung des Kabels entfernen. Dann etwas dickeren Schrumpfschlauch drüber, die einzelnen Ader auch mit Schlach überziehen.

Es muss etwas Abstand zur Lötstelle sein, sonst schrumpt es sofort!

Einzelne Ader „verarzten“, dann die die Ummantelung.

Sieht besser aus und ist stabiler als Isolierband.

Gruß Volker

1 Hilfreich

Ist es Stecker oder Buchse ?
Deine Fehlerbeschreibung klingt ja nach der Klinkenbuchse.
Klar, auch die könnte man austauschen, das wird aber wesentlich schwieriger bis unmöglich, wenn das Gerät schwer zugänglich sein wird .
Stecker abschneiden und neuen montieren wäre recht einfach.

Lässt sich aber mit einem Ohmmeter testen ob es der Stecker oder der Anschluss der jeweiligen Hörkapsel wäre. Entweder es hat Durchgang oder nicht bzw. mit Aussetzern. Dann müsste man es ist nicht die Buchse.

MfG
duck313

1 Hilfreich
paran schrieb:zum Beitrag ↑

schneide bei Altem wie Neuen die Kabel in einiger Entfernung der Klinke durch

Warum nicht einen neuen Stecker verwenden? Sowas kann man doch an jeder Ecke im Internet kaufen. Zusammen mit Lötkolben, Lötzinn und einem Schrumpfschlauch-sortiment.

1 Hilfreich

Vielen Dank für die Vorschläge soweit.

Ich habe soeben eine Obduktion vorgenommen und von dem älteren Exemplar die Klinke einfach mal abgeschnitten.
Die zwei Kabel, die im Inneren zum Vorschein kamen, sind sehr dünn. Ich habe kein Lötgerät, das dafür fein genug ist. Das müsste ich wohl einem Fachmensch überlassen.

Außerdem habe ich mal einen älteren Apple-Kopfhörer untersucht, der ebenfalls nur noch einseitig Ton von sich gab. In dessen Kabelinneren kamen dann gleich sechs(!) Kabel zum Vorschein. Das macht die Reparatur natürlich unmöglich. Ein Schelm, der Böses dabei denkt…

LG Majoogily

0 Hilfreich
Antwort auf anon92416609zum Beitrag ↑

Vielen Dank für die Vorschläge soweit. Ich habe soeben eine Obduktion vorgenommen und von dem älteren Exemplar die Klinke einfach mal abgeschnitten. Die zwei Kabel, die im Inneren zum Vorschein kamen, sind sehr dünn. Ich …

Hallo,

von allen Kupferkabeln ca. 1 cm Isolierung entfernen (ja, ist fisselig, geht aber) und bei Lötkolbenmangel halt zusammen drehen, was zusammen gehört oder mit Kabelklemmen verbinden. Die Geschäfte sind ja dicht, also nimmt man, was da ist oder der Nachbar anbieten kann.
Das ist die primitive Selbsthilfevariante, Elektriker gehen verm. Wände hoch.
Funktioniert trotzdem oft erstaunlich lange.

Gruß,
Paran

1 Hilfreich
anon92416609 schrieb:zum Beitrag ↑

Ich habe kein Lötgerät, das dafür fein genug ist.

Dünne Leitungen kann man auch mit einer großen Spitze löten. Das Problem bekommt man zum einen beim Abisolieren, zum zweiten beim Löten an den kleinen Steckern (da braucht man dann wirklich eine relativ kleine, aber leistungsfähige Spitze), zum dritten beim isolieren und zum vierten bei der Haltbarkeit.

anon92416609 schrieb:zum Beitrag ↑

Das macht die Reparatur natürlich unmöglich.

Wenn man weiß, was man tut, ist die Anzahl der Leitungen egal.

anon92416609 schrieb:zum Beitrag ↑

Ein Schelm, der Böses dabei denkt…

So ein Quatsch.
Schon mal überlegt, dass die Anzahl der Leitungen daran liegen könnte, dass sie benötigt werden? Weil ein Mikrofon und eine Lautstärkeregelung zusätzliche Leitungen belegen?

0 Hilfreich
paran schrieb:zum Beitrag ↑

Elektriker gehen verm. Wände hoch.

Elektriker haben mit diesem Thema überhaupt nichts zu tun.

0 Hilfreich
anon43214967 schrieb:zum Beitrag ↑

So ein Quatsch.
Schon mal überlegt, dass die Anzahl der Leitungen daran liegen könnte, dass sie benötigt werden? Weil ein Mikrofon und eine Lautstärkeregelung zusätzliche Leitungen belegen?

Ich hab schon einmal schlechte Erfahrungen gemacht. Daher der zynische Kommentar.

0 Hilfreich
Antwort auf anon92416609zum Beitrag ↑

Ich hab schon einmal schlechte Erfahrungen gemacht. Daher der zynische Kommentar.

  • ‚mit Apple schlechte Erfahrungen gemacht‘ sollte da stehen, leider zu spät gemerkt.
0 Hilfreich

Hallo nochmal,

heute sind die bestellten Miniklinkenstecker eingetroffen und ich habe mich sogleich daran gemacht, die Kupferkabel durch Verbrennung des Isolierkabels freizulegen. Die Bündel der beiden Stränge habe ich mit der Hand verzwirbelt, damit sie eine Einheit bilden. Anschließend habe ich jeweils ein Kabel gefriemelt in eine der zwei Ösen, die ich an der Klinke vorfinde.

Genau das habe ich gemacht. Auch habe ich darauf geachtet, dass die beiden Kabelstränge einander nicht berühren. Auch habe ich beide Seiten ausgetauscht. Doch gaben die Kopfhörer keinen Ton wieder.

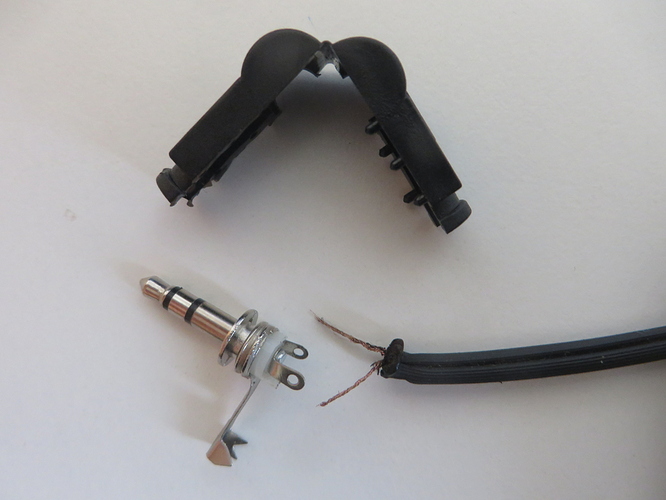

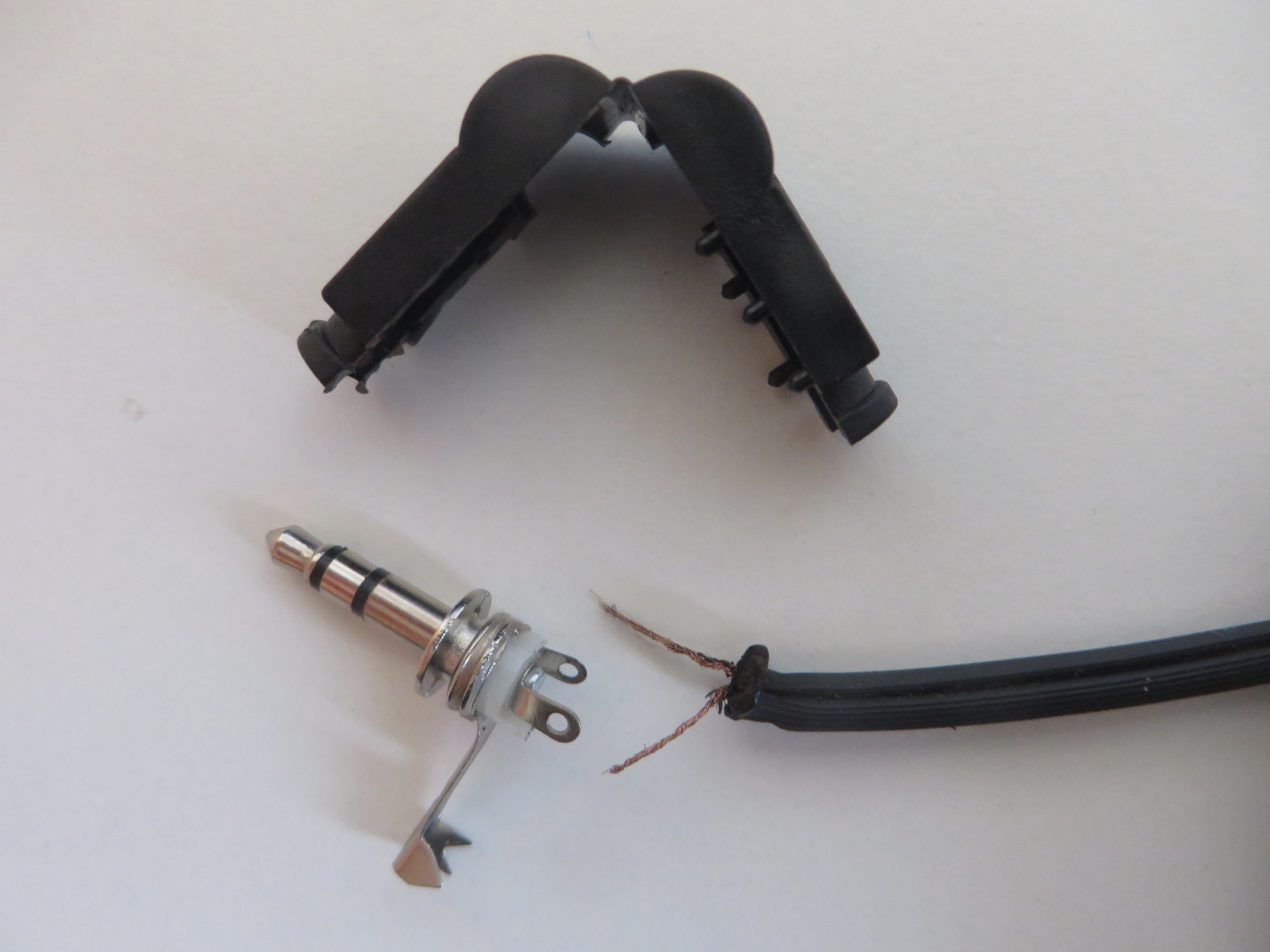

Hier ein Foto:

Was mache ich falsch?

LG Majoogily

0 Hilfreich
Antwort auf anon92416609zum Beitrag ↑

Hallo nochmal, heute sind die bestellten Miniklinkenstecker eingetroffen und ich habe mich sogleich daran gemacht, die Kupferkabel durch Verbrennung des Isolierkabels freizulegen. Die Bündel der beiden Stränge habe ich m …

Du muss den seitlich abgewinckelten langen Anschluss auch benutzen. Das ist der gemeinsame Pol, die 2 Lötösen sind „nur“ jeweils Links und Rechts.
Du musst mehr abisolieren, dann wirst Du sehen, dass es eine Abschirmung hat (Geflecht) und unter dem Geflecht die 2 isolierten dünnen Äderchen.
Du musst also 3 Punkte am Stecker anlöten. Links und Rechts an je eine Lochöse und den Schirm an die Massefahne.

MfG
duck313

0 Hilfreich

Die Leitung hat noch ein Kupfergeflecht als Abschirmung außenrum. Die dient als zweite Funktion als Rückleitung beider Hörer. Und muss dementsprechend an der langen Metallfahne mit angelötet werden.

Die dritte Funktion dieser Ader: Zugentlastung. Also kürzer machen als die beiden anderen, feinen Adern.

0 Hilfreich
anon92416609 schrieb:zum Beitrag ↑

Die Bündel der beiden Stränge habe ich mit der Hand verzwirbelt, damit sie eine Einheit bilden.

Das ist offenbar dein Fehler = doppelter Kurzschluss beider Kanäle. Hoffentlich hat das dein Gerät überlebt.

Es handelt sich offenbar um einzeln abgeschirmte Adern. Jede isolierte Ader hat ein Geflecht außen rum, die Abschirmung. Das ist der jeweils 2. Pol des Kanals.
Hier müssen beide Schirmgeflechte zusammen an den Massekontakt dran, die isolierten 2 Äderchen an die Lötösen.
Schirm darf nichts anderes berühren, im Stecker ist es ziemlich eng !

1 Hilfreich
duck313 schrieb:zum Beitrag ↑

Das ist offenbar dein Fehler = doppelter Kurzschluss beider Kanäle. Hoffentlich hat das dein Gerät überlebt.

Das hoffe ich mal nicht!

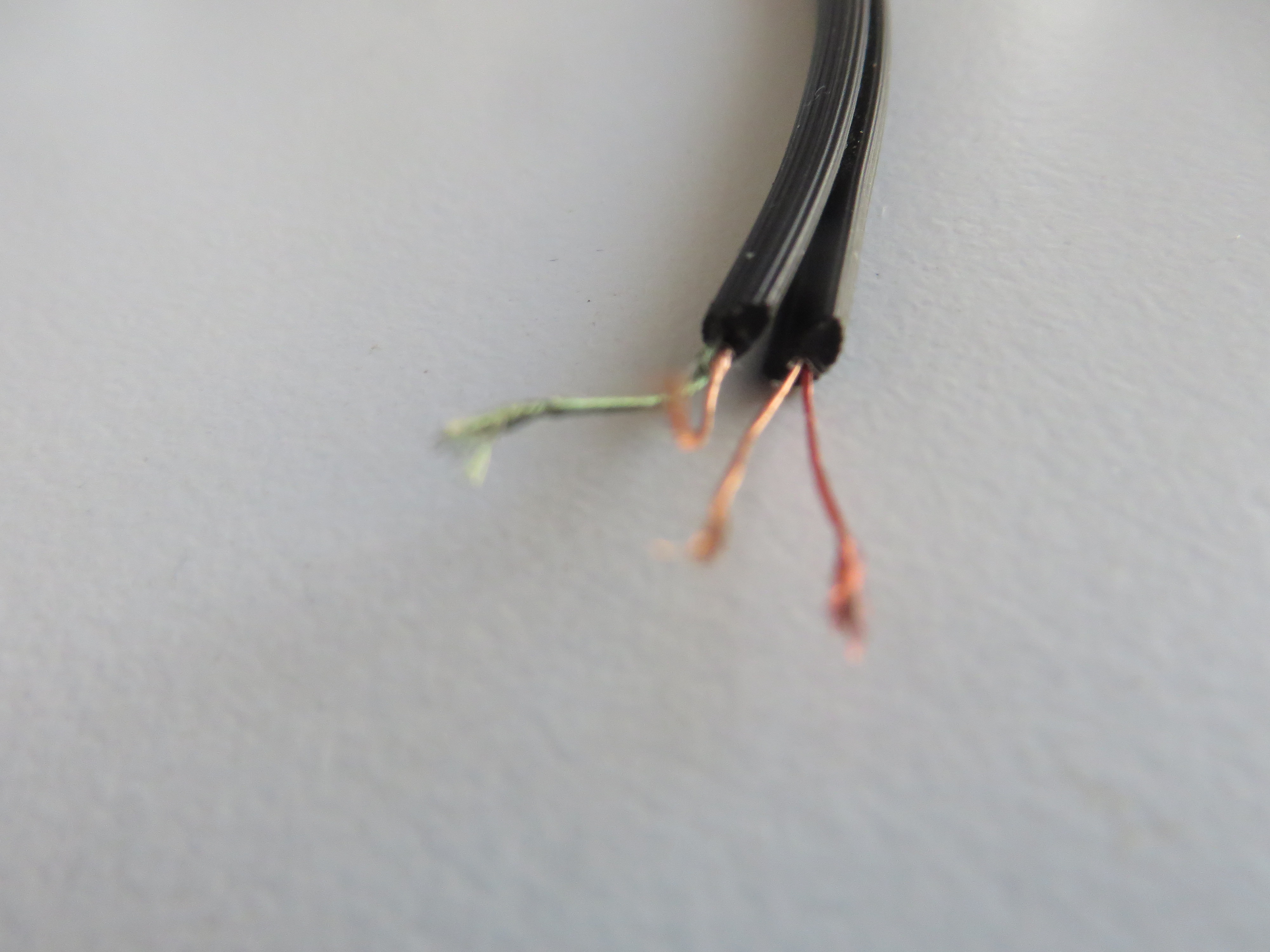

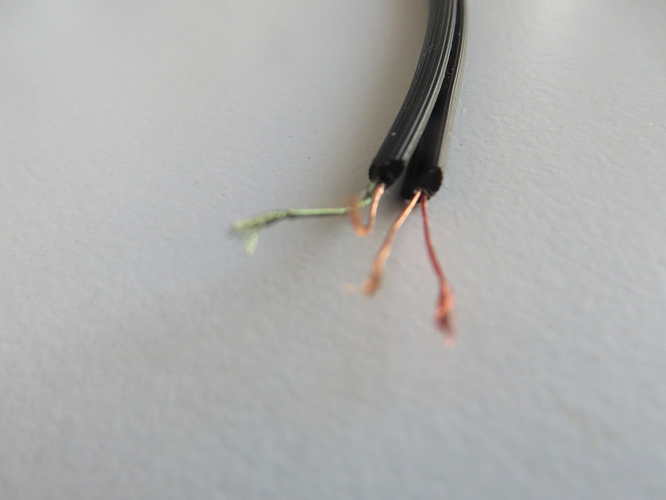

Nochmal ein Bild zur Präzisierung, diesmal vorsichtig freigelegt ohne Abbrand.:

Ist das grüne ein Schirmgeflecht? Wenn ja, wie bekomme ich denn dessen Isolierung dann ab?

0 Hilfreich
Antwort auf anon92416609zum Beitrag ↑

Das hoffe ich mal nicht! Nochmal ein Bild zur Präzisierung, diesmal vorsichtig freigelegt ohne Abbrand.: IMG_87104000×3000 1.86 MB Ist das grüne ein Schirmgeflecht? Wenn ja, wie bekomme ich denn dessen Isolierung dann ab …

Foto ist nach Vergrößerung noch zu unscharf.

es kann sein, jede Ader hat über ihrer Isolierung einen eigenen Schirm, der dann nochmals umhüllt wäre. Schirme sind dann elektrisch getrennt und kämen erst am Massepunkt zusammen (hier bei Dir).

0 Hilfreich
Antwort auf duck313zum Beitrag ↑

Foto ist nach Vergrößerung noch zu unscharf. es kann sein, jede Ader hat über ihrer Isolierung einen eigenen Schirm, der dann nochmals umhüllt wäre. Schirme sind dann elektrisch getrennt und kämen erst am Massepunkt zusa …

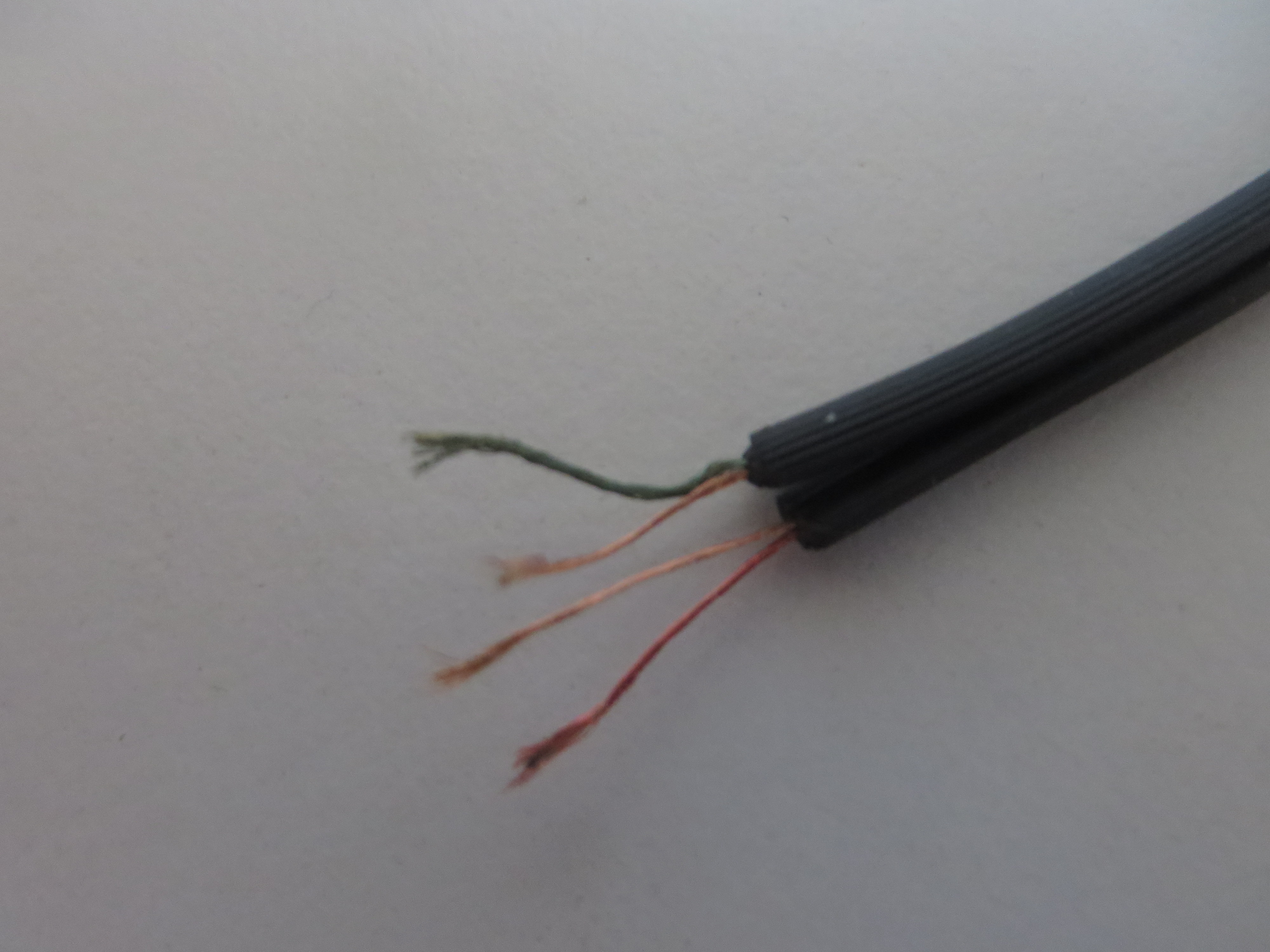

Sind diese besser zu erkennen?


Jedes der beiden Isolierstränge enthält anscheinend ein Kupferkabel sowie dazu ein farbiges Kabel, einmal in grün, einmal in rot.

Gehe ich nun richtig in der Annahme, bzw. habe ich es richtig verstanden, dass die beiden farbigen anzulöten sind an die Massenfahne, und die Kupferkabel separat an die beiden Ösen?

Dann muss ich mich nun wohl ein Lötgerät kümmern. Vielleicht haben die Nachbarn eines. Sollte wirklich ein Kurzschluss stattgefunden haben, kann ich mein Glück ja noch an Exemplar #2 versuchen.

Herzliche Grüße
Majoogily

0 Hilfreich
anon92416609 schrieb:zum Beitrag ↑

Gehe ich nun richtig in der Annahme, bzw. habe ich es richtig verstanden, dass die beiden farbigen anzulöten sind an die Massenfahne, und die Kupferkabel separat an die beiden Ösen?

Nein, genau anders herum.
Die bunten Adern rot/grün sind die beiden Kanäle Links/Rechts, die kommen einzeln an die Lötösen. die blanken Kupfergeflechte kommen gemeinsam an die Massefahne dran.

Wenn Du nicht mal einen Lötkolben und Lötzinn hast, hättest Du das gar nicht erst anfangen sollen. Das ist so eng und man darf nicht lange auf einem Punkt löten sonst verschmilzt die Kunststoffisolierung.

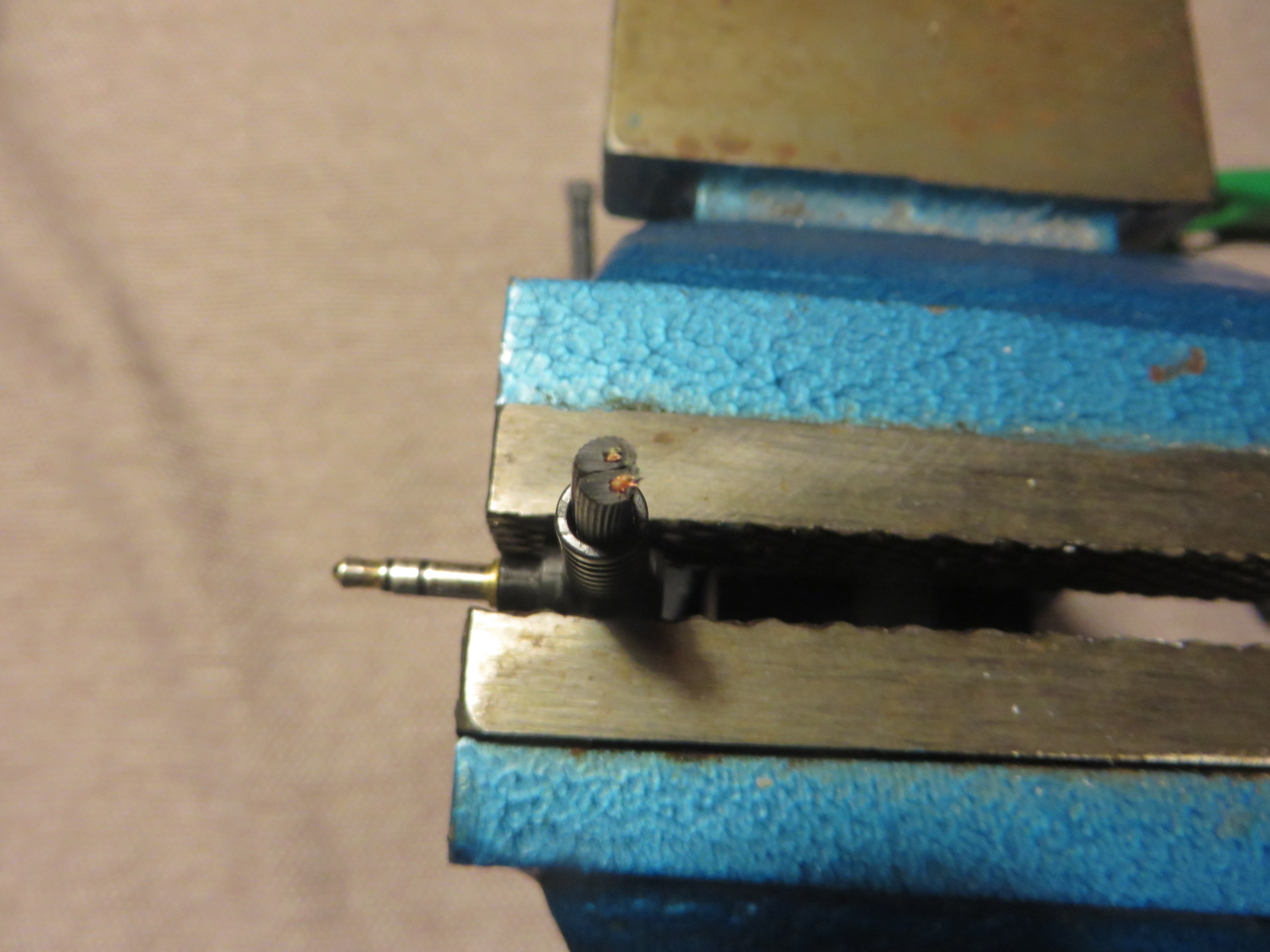

Stecker muss unbedingt fest montiert sein zum Anlöten, baue dir eine Hilfsvorrichtung, etwa aus einer Holzwäscheklammer oder ähnlich. Die schraubst Du auf ein Brettchen, das klemmst Du am Tisch fest (Klebeband, Schraubzwinge. Dann hast Du beiden Hände frei.

Viel Glück !

1 Hilfreich
duck313 schrieb:zum Beitrag ↑

Viel Glück !

Lieben Dank! Das Glück war leider nicht auf meiner Seite:
Hier in der Nachbarschaft sind meine Eltern befreundet mit einem Elektriker-Meister, dem ich das Gerät gegeben habe. Er konnte nichts machen. Das Problem war, dass das Kupfergeflecht, trotz langem Versuchens schlichtweg den Lötzinn nicht annahm. Alles weitere hatte sich damit erübrigt. Es sieht zwar aus wie Kupfer, doch meinte er, es könne auch irgendeine Art Legierung sein, die Lötzinn einfach nicht an nimmt. Er war dann mit seinem Latein am Ende…
Hättest Du noch eine Idee?

LG Majoogily

0 Hilfreich
Antwort auf anon92416609zum Beitrag ↑

Lieben Dank! Das Glück war leider nicht auf meiner Seite: Hier in der Nachbarschaft sind meine Eltern befreundet mit einem Elektriker-Meister, dem ich das Gerät gegeben habe. Er konnte nichts machen. Das Problem war, das …

Idee nicht wirklich, müsste das hier auf dem Tisch haben ,sehen und probieren.

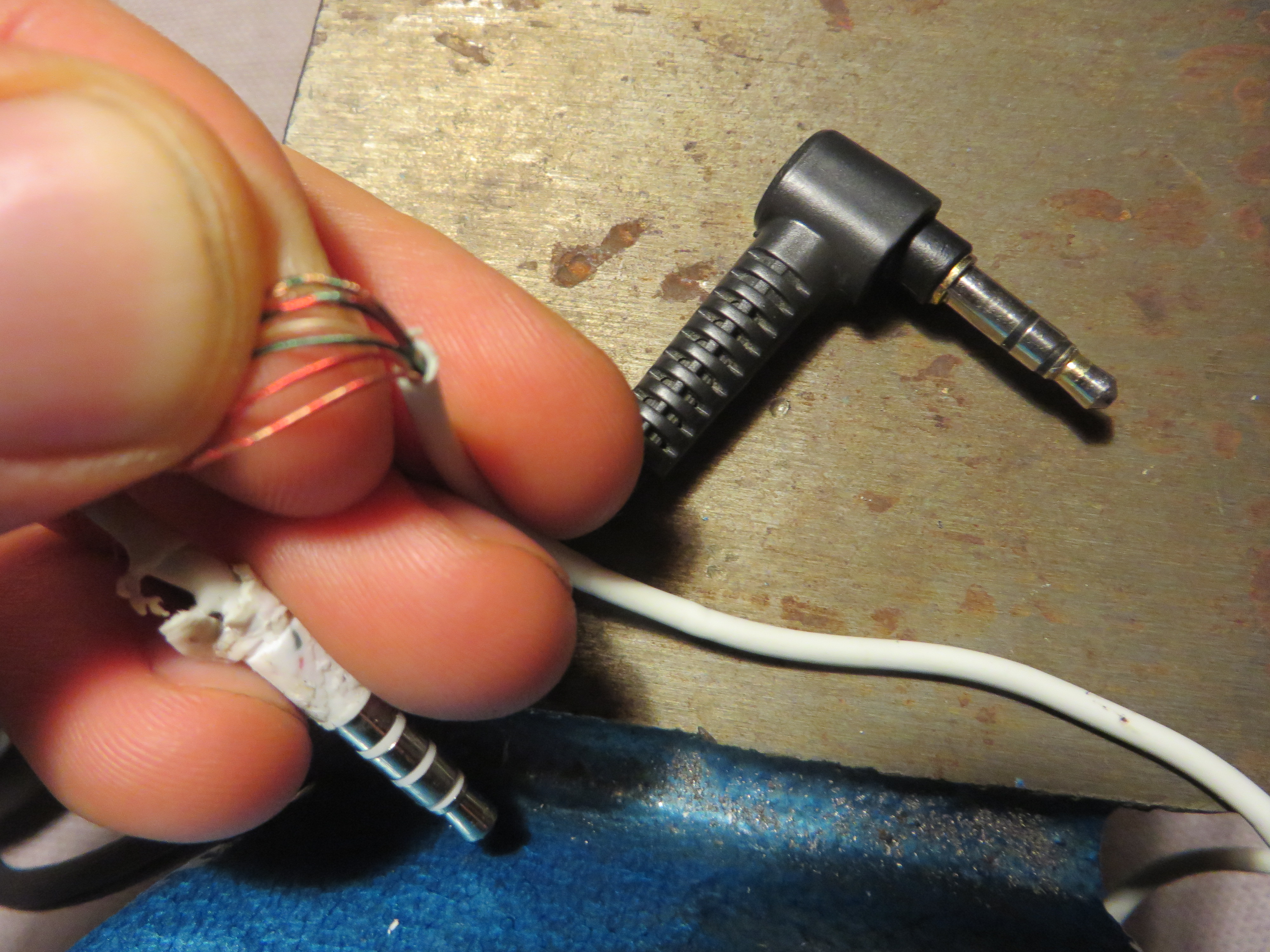

Kann sein es ist noch lackiert( wie bei Kupferlackdraht für Spulen) oder tatsächlich aus „Nicht-Kupfer“. Aber ein Metall muss es sein, sonst schirmt es nicht ab. Aber warum sollte man das noch kupferfarben überziehen ?
Gibt es übrigens tatsächlich, Alulitzen (leitet Strom schlechter) und dann Kupferüberzug um von außen wie Vollkupfer zu erscheinen. Gerne bei Starthilfekabeln minderer Qualität.
Das macht für mich alles keinen Sinn.

Dann hätte man es bei der Herstellung der Anschlüsse punktgeschweißt .

Ich würde versuchen, einen dicken Tropfen Zinn( Zinn/Blei 60/40) auf dem Kolben zu schmelzen und dann die Litze in den Tropfen einzuführen und darin zu lassen. Hitze würde evtl. isolierende Schicht wegbrennen und es sollte dann lötbar werden.
Auch könnte zusätzliches Flußmittel (kein Lötfett !) die Benetzbarkeit verbessern.
Aber der Elektriker ist ja mit Löten vertraut, wenn er sagt, „geht irgendwie nicht“, dann kann man ihm wohl schon vertrauen. Dann ist da was unübliches.

1 Hilfreich

Ein

anon92416609 schrieb:zum Beitrag ↑

Elektriker-Meister

ist kein Elektroniker. Was der lötet, ist ein paar Nummern dicker als das Kopfhörerkabel. Wenn er nicht noch hobbymäßig was macht.

Anyway: klappt nicht, also vergiss es.

0 Hilfreich
duck313 schrieb:zum Beitrag ↑

Ich würde versuchen, einen dicken Tropfen Zinn( Zinn/Blei 60/40) auf dem Kolben zu schmelzen und dann die Litze in den Tropfen einzuführen und darin zu lassen. Hitze würde evtl. isolierende Schicht wegbrennen und es sollte dann lötbar werden.

Ok, also ich werde ihn nochmal fragen, ob er das für denkbar hält.
Jetzt so kurz vor der Zielgeraden aufzugeben ist auch irgendwie doof.

0 Hilfreich

Es läuft wieder. 😎

Der Nachbar hatte noch eine Idee. Wir haben nun gleich das ganze Kabel bis zu den Kopfhörern ausgewechselt.

Vorrätig hatte er noch so ein, etwas plumpes, Doppelkabel (isolierte Zwillingslitze?). Das haben wir angeschlossen an das ältere Exemplar. Das ließ sich anlöten.

Das Klebeband an der Klinke soll das Gummi entlasten, das sonst mit der Zeit ausleiern würde, da die zwei Kabel einen Tacken zu dick sind für das Kabelausgangsloch des Klinkensteckers.
Seine Vermutung war, dass es sich bei dem ursprünglichen Kabel um irgendeine Sonderfertigung handele, die so gemacht worden ist, um das Kabel geschmeidiger zu machen.

Schön sieht das zwar nicht aus. Deswegen werde ich nun ein Stück geschirmte Zwillingslitze besorgen. Damit machen wir dann den anderen.

LG Majoogily

0 Hilfreich
anon92416609 schrieb:zum Beitrag ↑

Klebeband

Ich sag ja: ein Elektriker ist kein Elektroniker. An dieser Stelle hätte man eigentlich einen Schrupfschlauch verwendet.
Aber man kann halt nur das nutzen, was man hat.

anon92416609 schrieb:zum Beitrag ↑

geschirmte Zwillingslitze

Hört sich gut an.

0 Hilfreich
anon43214967 schrieb:zum Beitrag ↑

Wenn er nicht noch hobbymäßig was macht.

Elektrotechniker-Meister haben in der Meisterprüfung gelötet. Danach? Man weiß es nicht.
Löten kommt bei mir im Beruf überhaupt nicht vor.

Ich habe aber einem befreundeten Arzt bei seiner 1k€-Stirnlampe eine Micro-USB Buchse (SMD) ersetzt. Blut und Wasser habe ich geschwitzt!

0 Hilfreich
anon43214967 schrieb:zum Beitrag ↑

Schrupfschlauch

Oje. Das Ding heißt natürlich „Schrumpfschlauch“. Sowas:
