Frage 26. März 2020, 13:28 Uhr · 23 Antworten

Vertikale SAT-Sender fehlen; VU+TWIN-Rec.; viele Massn. erfolglos

Liebe konstruktiv mitdenkende Experten*), ich suche eine Lösung für mein hartneckiges Problem, und zwar:

Receiver: VU+Duo meldet bei vertikalen Sendern „kein Signal“. Der VU+ wird über 2 Kabel ab 2 DiSEqs versorgt. Es werden 3 TWIN-LNBs für 3 Satelliten verwendet.

Ich habe schon alle F-Stecker überprüft, teilweise neu abisoliert: keine Veränderung;

die beiden DiSEqcs gegen neue gewechselt: keine Veränderung;

neue LNBs eingebaut: keine Veränderung

die Antennenkabel vom VU+ abgenommen und direkt an den SAMSUNG Smart-TV angeschlossen: auch der meldet bei den vertikalen Sendern „kein Signal“.

Zeichne ich von einem horizontalen Sender auf, dann erhält der zweite Receiver wohl kein Signal, denn die Sender sind dann in der Liste „abgeblindet“.

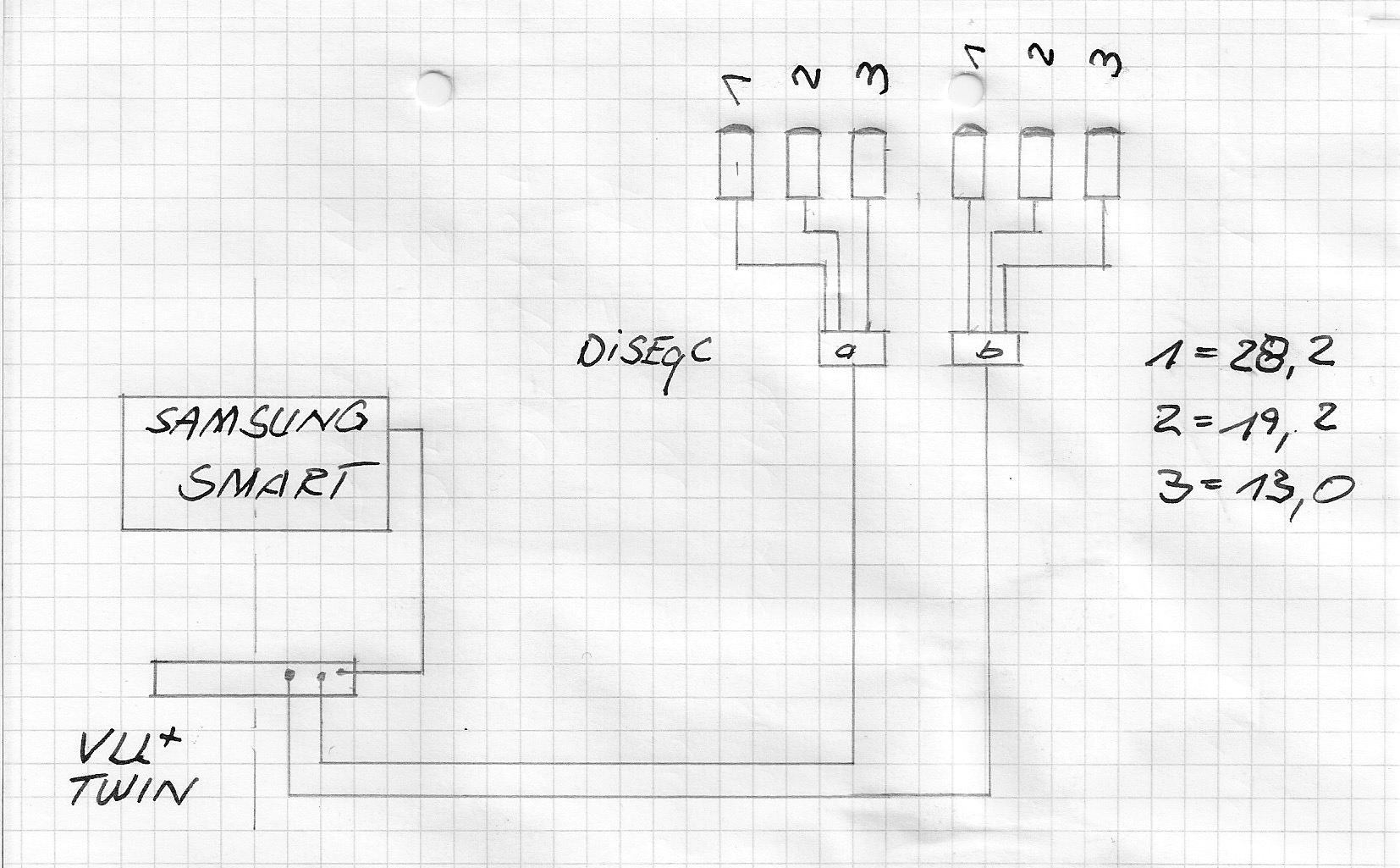

Was kann ich denn noch prüfen? Wer hat eine Idee? Unten habe ich das Anschlußschema mal skizziert.

*) „Experten“ wie anon45458312, die hier nur ihren Frust ablassen möchten, mögen bitte mein Problem ignorieren. Danke den anderen im Voraus.

Diese Frage stammt aus dem Jahr 2020. Weißt du es heute besser?

Aktuelle Antwort ergänzen

23 Antworten

Jansen_Albert_Jan schrieb:zum Beitrag ↑

Zeichne ich von einem horizontalen Sender auf, dann erhält der zweite Receiver wohl kein Signal,

Das sollte nicht der Fall sein.
Wurde aus Versehen bei der Konfiguration „Durchschleifen“ eingestellt?
Im Prinzip sind Tuner 1 und Tuner 2 gleich zu konfigurieren, nämlich auf vierfaches DiSEqC.

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

3 TWIN-LNBs für 3 Satelliten

Seit ein paar Jahren braucht man vier Leitungen. Es gibt nicht mehr nur H und V, sondern auch noch Low und High. Oder über welche Satelliten reden wir?

Was sind das für LNBs? Brauchen die vielleicht Schaltspannung statt DiSEqC? Oder werden sie mit Schaltspannung statt DiSEqC betrieben? Und warum gibt es überhaupt zwei Multiplexer? Und was sind das für welche?

Hat das ganze irgendwann mal funktioniert?

0 Hilfreich
anon43214967 schrieb:zum Beitrag ↑

Seit ein paar Jahren braucht man vier Leitungen.

Hm. 25 Jahre.

anon43214967 schrieb:zum Beitrag ↑

Hat das ganze irgendwann mal funktioniert?

So kann ich mir das nicht vorstellen.
Wenn das passive Switches sind, kann das durchaus eine Weile gegangen sein. Aber irgendwann kippt alles, was im Grenzbereich betrieben wird, um.

0 Hilfreich
Antwort auf anon43214967zum Beitrag ↑

Seit ein paar Jahren braucht man vier Leitungen. Es gibt nicht mehr nur H und V, sondern auch noch Low und High. Oder über welche Satelliten reden wir? Was sind das für LNBs? Brauchen die vielleicht Schaltspannung statt …

es hat alles jahrelang funtioniert. Und dann war plötzlich Schluss, mit wenigen Sekunden aufflackerndem bruchstückhaftem Funktionieren von 3SAT, aber dann ging endgültig nichts mehr.
Und bei direktem Anschluß eines Antennenkabels an den SAMSUNG erhält auch der kein Signal der vertikalen Sender. Ich habe oben noch vergessen, dass ich ein Kabel zur Überbrückung eines DiSEqs direkt zum 19,2-Astra verwendet habe: kein Signal für vertikale Sender.

0 Hilfreich

Wenn du Rückfragen nur halb beantwortest, wird das hier schwer.

0 Hilfreich

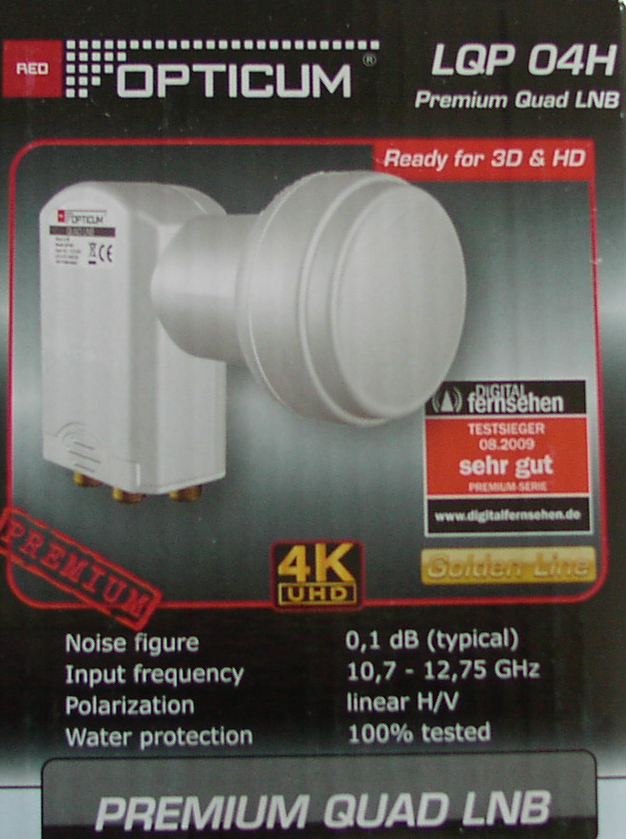

dieses neue LNB:

0 Hilfreich
Antwort auf Jansen_Albert_Janzum Beitrag ↑

dieses neue LNB: lnb626×839 690 KB

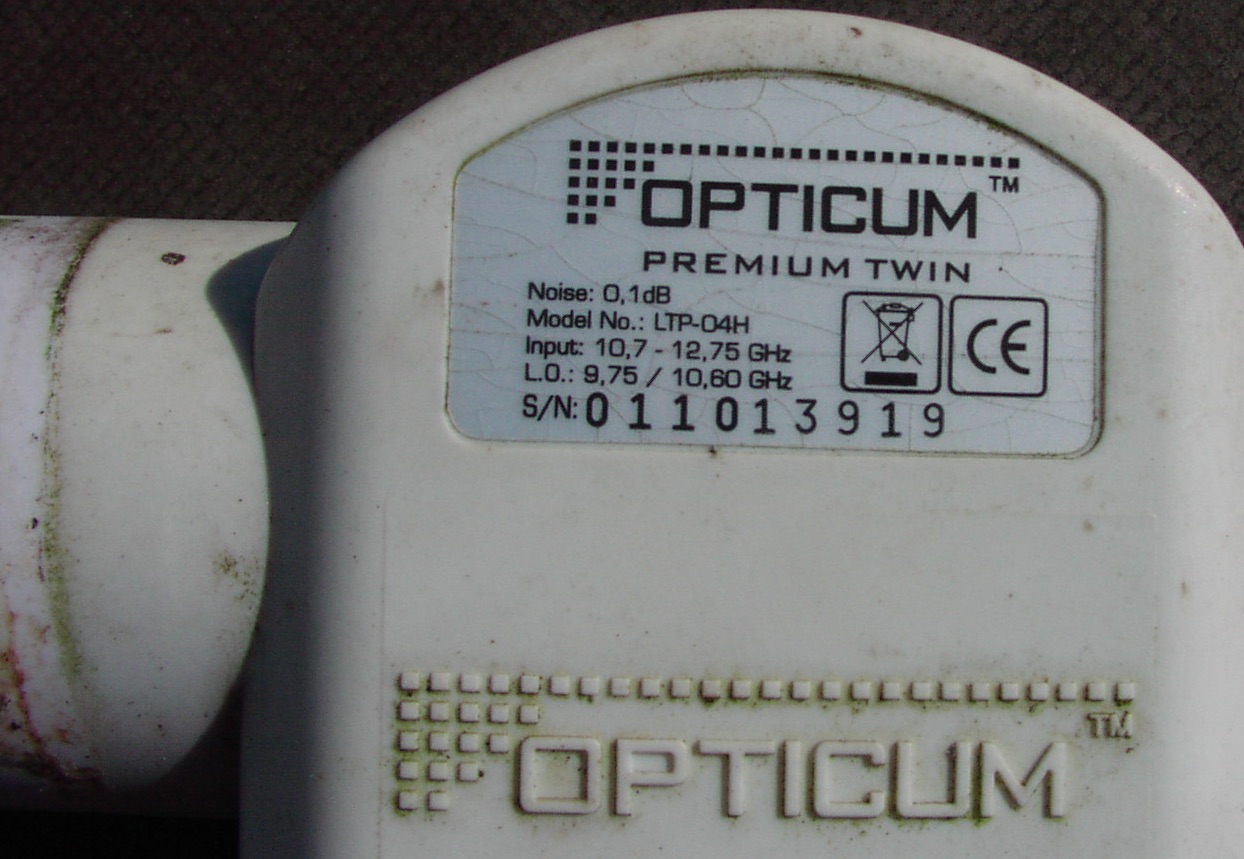

altes LNB (und damit und den blauen DiSEqcs oben hat es jahrelang funktioniert. Und eine Fachfirma hat die letzte Verdrahtung vorgenommen und die Ausrichtung auf die Satelliten). Kann das neue Ersatz für das alte LNB sein? Ich habe extra ein Quattro gewählt, um noch einen Abgang im Schlafzimmer später anschließen zu können. Was Fragen von Experten betrifft: Ich bin hochmotiviert, sie zu beantworten, denn ich sitze mit Hexenschuß und Corona im Wohnzimmer und meine Favoritensender ZDFinfo und 3Sat fehlen, das ist hart. Aber mittlerweile kann ich wieder auf die Leiter an die Schüsseln, falls erforderlich.

0 Hilfreich

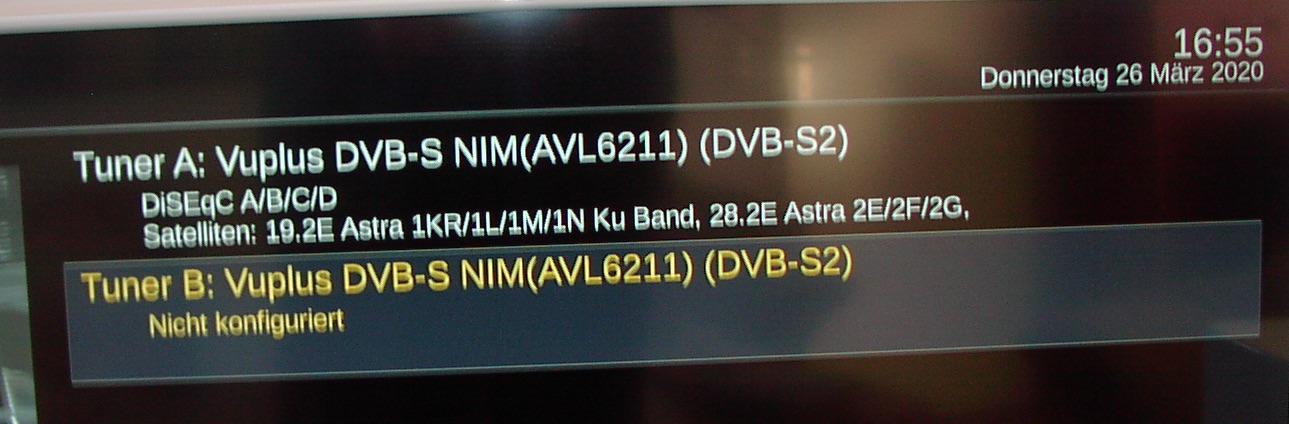

Kommt mir verdächtig vor, diese Einstellung. Ich wäre sehr dankbar, wenn ich einen Link erhielte, der mir die nötigen Einstellungen bei ganz oben skizziertem Aufbau erklärt.

0 Hilfreich

Es fehlt noch die Angabe des Multiswitches. Das, was du als

Jansen_Albert_Jan schrieb:zum Beitrag ↑

die beiden DiSEqcs

bezeichnest.

Btw., früher hieß ich hier

Jansen_Albert_Jan schrieb:zum Beitrag ↑

anon45458312

Soll ich aufhören zu schreiben?

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

ein Quattro

Ganz falsch.
Bei Quattro-LNBs braucht man IMMER einen Multischalter.
Du benötigst TWIN oder QUAD LNBs, die haben den Multischalter schon eingebaut.

1 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

Kommt mir verdächtig vor,

Natürlich.
Wenn man zwei identisch konfigurierte Koaxkabel anschließt, dann sollte man der Kiste auch zwei identische Anschlusseinstellungen verpassen. Mit dieser Einstellung hier sorgst du dafür, dass aus dem Twin-Reciever einer mit nur einem Empfangsteil wird.
Das löst aber nicht das „nur horizontal“ Problem.
Wenn du natürlich echt ein Quattro-LNB hast, dann ist auch dieser Fehle klar.
Ein Quattro-LNB hat vier dedizierte Anschlüsse: horizontal high, horizontal low, vertikal high, vertikal low.

1 Hilfreich
anon43214967 schrieb:zum Beitrag ↑

Es fehlt noch die Angabe des Multiswitches.

Hat er nicht.
Braucht er eigentlich auch nicht.
Er benötigt Twin- (oder Quad-) LNBs.
Die Umschalter davor sind Bauteile, die auf Anweisung des Recievers wahlweise das Eingangssignal von Eingang A, B, C oder D zum Reciever leiten. Umgekehrt leiten diese Bauteile Speisespannung und 22kHz zum dann ausgewählten LNB-Anschluss.

Wenn man natürlich ein Quattro-LNB dazu kauft, kann es nicht klappen.
Wenn man natürlich bei einem Twin-Reciever beim zweiten Tuner einstellt „nicht benutzen“, kann es auch nicht mit dem gleichzeitigen Aufnehmen und Anschauen zweier Programm klappen.

1 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Natürlich. Wenn man zwei identisch konfigurierte Koaxkabel anschließt, dann sollte man der Kiste auch zwei identische Anschlusseinstellungen verpassen. Mit dieser Einstellung hier sorgst du dafür, dass aus dem Twin-Recie …

ich habe zwei Möglichkeiten gesehen: „verbinden mit Tuner A“ und „entspricht Tuner A“; steht erstmal auf „entspricht Tuner A“. Der Apparat kann wieder von A aufzeichnen und zus. live Programm zeigen. Aber vertikale Sender fehlen noch immer.

Habe wieder das alte TWIN LNB eingebaut. Als ich die beiden Kabel gelöst hatte, habe ich Probe am Receiver gemacht. Es fehlten nicht die Sender von 19,2 Ost; also habe ich ausserdem noch am falschen LNB rumgefummelt. Glück, dass ich es von oben von der Leider ins weiche Gras geworfen hatte. ASTRA 23,5 3B hätte ich oben angeben sollen. Also sind an der unteren Schüssel meine englischen und deutschen Sender. Ich bin schon ganz matschig in der Birne von täglichen Schrauben auf der Leiter bei Hexenschuß.

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

ASTRA 23,5 3B hätte ich oben angeben sollen.

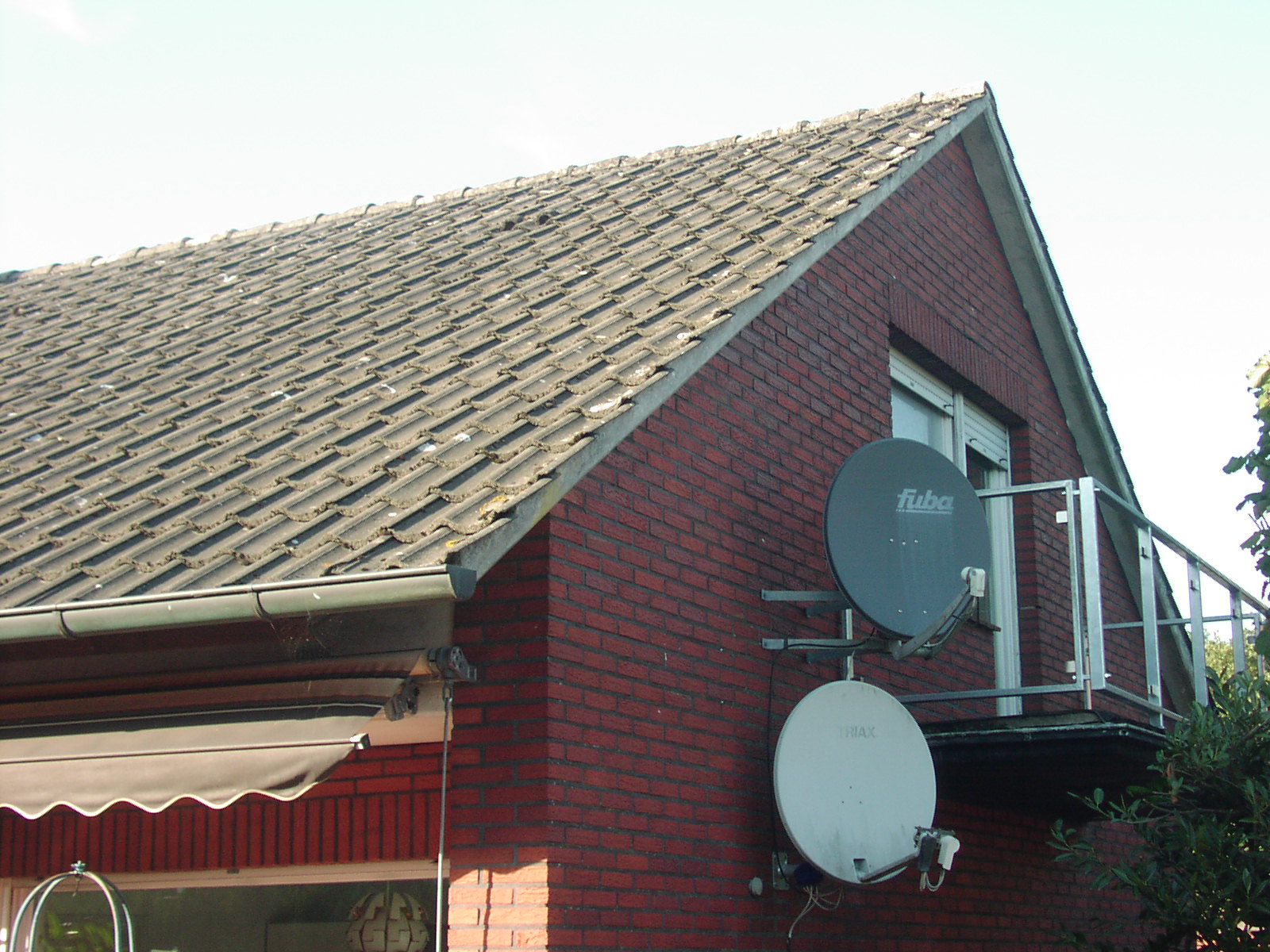

Das sieht man doch sogar auf dem Bild, dass diese Schüsel am weitesten nach Osten guckt.
Bei der Schüssel darunter guckt das dunkele LNB am weitesten nach Osten, das sollte Astra sein.

Nun schließe doch erstmal Tuner A direkt an einen beliebigen Ausgang dieses dunkelen LNB an der unteren Schüssel an. Das muss ein TWIN-LNB oder QUAD-LNB sein. Solche LNB haben an den Anschlüssen keine Kennzeichnungen wie HV oder LH.
Konfiguriere den Reciever testweise wieder „Es gibt nur Eingang A“ und lass DiSEqC komplett weg.
Nun sollten alle Astra-Programm (v und h) funktionieren. Wenn nicht, ist das LNB oder der Tuner A defekt.

0 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Das sieht man doch sogar auf dem Bild, dass diese Schüsel am weitesten nach Osten guckt. Bei der Schüssel darunter guckt das dunkele LNB am weitesten nach Osten, das sollte Astra sein. Nun schließe doch erstmal Tuner A d …

Ein QUAD-LNB und ein QUATTRO-LNB sind verschiedene Artikel? Dann ist dieses Angebot irreführend? —> OPTICUM LQP-04H Quad LNB 1051 online kaufen | eBay.de

Dass keiner der beiden Tuner defekt ist, konnte ich ja gestern sehen, als ich von 28,2 Ost 2 Programme nutzen konnte (aufzeichen und live sehen).

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

Ein QUAD-LNB und ein QUATTRO-LNB sind verschiedene Artikel?

Ja. Völlig verschieden. Der eine hat vier Ausgänge mit verschiedenen Signalen für Low und High Band, jeweils Vertikal und Horizontal. Der andere hat einen eingebauten Multischalter und kann an jedem der vier Ausgänge eins der vorgenannten Signale ausgeben.

Sat-ZF-Verteilung | Umschaltung zwischen Polarisation und Frequenzbereich

Jansen_Albert_Jan schrieb:zum Beitrag ↑

irreführend

Nein. Da steht doch ganz deutlich, was man bekommt.

Anschlussart:: Direkt ohne Multischalter

Wenn man nicht weiß, worauf man achten muss, kauft man nicht einfach irgendeinen „Testsieger“ (soll ich dir auch einen Testsieger machen?), sondern erkundigt sich beim Experten. VOR dem Kauf.

0 Hilfreich
Antwort auf anon43214967zum Beitrag ↑

Ja. Völlig verschieden. Der eine hat vier Ausgänge mit verschiedenen Signalen für Low und High Band, jeweils Vertikal und Horizontal. Der andere hat einen eingebauten Multischalter und kann an jedem der vier Ausgänge ein …

dann weiss mein Fachhändler auch nicht, was er da im Angebot schreibt, oder?

Überschrift Fachhändler

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

Fachhändler

…sind nicht bei ebay, sondern vor Ort. Das sind die mit Beratung. Die vorbeikommen, wenn man ein Problem hat.

Selbstverständlich gegen Geld - die leben schließlich auch nicht von Luft.

Und ich weiß nicht, was du mir mit dem Link sagen willst.

0 Hilfreich
Antwort auf anon43214967zum Beitrag ↑

…sind nicht bei ebay, sondern vor Ort. Das sind die mit Beratung. Die vorbeikommen, wenn man ein Problem hat. Selbstverständlich gegen Geld - die leben schließlich auch nicht von Luft. Und ich weiß nicht, was du mir mit …

ja, weil in der Überschrift des Shops steht „Quad“ und „Quattro“, und beides gleichzeitig geht ja nicht, oder?

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

Überschrift des Shops steht „Quad“ und „Quattro“,

Da steht „LNB QUAD Quattro Switch“ und wenn man sich auskennt, weiß man, dass das ein LNB mit Switch ist. International auch „Quattro Switch“ genannt.

Anyway: du weißt ja jetzt Bescheid.

0 Hilfreich
Jansen_Albert_Jan schrieb:zum Beitrag ↑

weiss mein Fachhändler auch nicht, was er da im Angebot schreibt, oder?

Richtig.
Denn erstens ist dein „Fachhändler“ nur ein Kistenschieber, bei dem links die Ware aus dem Überseecontainer herausgeholt wird und rechts an den Paketdienst übergeben wird.
Zweitens ist das, was du da an DiSEqC-Schalter und LNB gekauft hast, billige Ramschware.

Zusätzlich: Natürlich kann ein Tuner defekt sein, indem er einfach nicht mehr die Spannung am Ausgang ändert. Wenn da dauerhaft 18V anliegen, weil das Bauteil defekt ist, was für die Spannungsreduzierung auf 14V zuständig ist, dann hättest du den gleichen Effekt.

Das kann man leicht mit einem Multimeter messen.

2 Hilfreich
Antwort auf X_Stromzum Beitrag ↑

Richtig. Denn erstens ist dein „Fachhändler“ nur ein Kistenschieber, bei dem links die Ware aus dem Überseecontainer herausgeholt wird und rechts an den Paketdienst übergeben wird. Zweitens ist das, was du da an DiSEqC-S …

Ich habe inzwischen die Positionen der beiden LNBs getauscht und die Antennenkabel entsprechend geändert. Es wurden früher die am besten rostenden Schrauben verwendet. Aber Astra 19,2° ist mit allen Sendern wieder da, auch den vertikalen. Ich muss nur noch genauer ausrichten, denn das Signal, das früher typischerweise 14,2 war, wird nur mit 9,5 angezeigt beim Senderwechsel.

0 Hilfreich
Antwort auf Jansen_Albert_Janzum Beitrag ↑

dieses neue LNB: lnb626×839 690 KB

X_Strom schrieb:zum Beitrag ↑

HV oder LH

Von einem Fachmann (website)erhielt ich diese beruhigende Auskunft:

"Hallo Herr Jxxxxxn,

zunächst mal musste ich Ihre Frage drei- bis viermal lesen. Aber ich denke, ich blicke jetzt durch.
Ich fasse zusammen, was ich verstanden habe: Sie empfangen drei Satelliten mittels bislang drei Twin-LNBs. Die Ausgänge der LNBs sind über zwei 4/1-DiSEqC-Schalter an einen Twin-Receiver angeschlossen. Jetzt ist eines der Twin-LNBs kaputt und Sie möchten es durch ein Quad-LNB ersetzen, um zwei zusätzliche Ausgänge zu kriegen.
Aus meiner Sicht sollte das problemlos funktionieren. Das abgebildete „Opticum Premium Quad LNB LQP 04H“ ist für diesen Zweck genau richtig.
Falsch wäre hingegen ein echtes Quattro-LNB, das separate Ausgänge für die vier Empfangsebenen hat (zu erkennen daran, dass die F-Buchsen mit HH, HV, LH und LV beschriftet sind). Leider verwenden manche Hersteller und Händler verwirrende Bezeichnungen (z. B. Quattro-Switch-LNB – damit ist ein Quad-LNB gemeint), so dass man im Zweifelsfall lieber zweimal hinschaut.
Ich wünsche Ihnen gutes Gelingen!

A. Beitinger"

Wunderbar. Und das in einem zivilisierten Ton.
