Frage 16. Dezember 2019, 13:35 Uhr · 4 Antworten

Wie berechne ich hier den Spannungsabfall?

Hallo! Ich studiere Umweltingenieurwissenschaften und habe dieses Semester Physik. Leider war ich da in der Schule durch meinen Lehrer nicht so gut, bin aber fleißig am Lernen, damit ich die Klausur bestehe

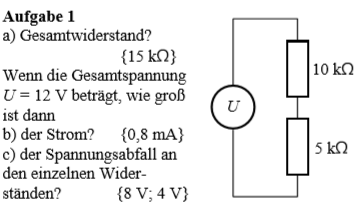

Das Thema ist bei mir gerade Gleichstromkreise. Ich habe mal ein Bild meiner Aufgabe eingefügt, wäre echt mega lieb, wenn mir jemand erklären könnte, wie ich hier bei c) den Spannungsabfall berechnen soll, die anderen beiden Aufgaben habe ich schon gelöst.


Das ist bestimmt mega einfach am Ende, aber ich komme leider echt nicht drauf. Auch mit google bin ich keinen Schritt weiter gekommen. Vielen Dank schonmal

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

4 Antworten

Hilfreichste Antwort

Hallo!

Den Spannungsfall kann man rein prozentual ausrechnen, wenn man noch weiß dass sich der Spannungsfall proportional zum Widerstandswert verhält (Großer widerstand = großer Abfall und umgekehrt).
Die Widerstände verhalten sich wie 2/3 ( 10 k) zu 1/3 (5k), also muss sich auch die 12 V Spannung in dem Verhältnis aufteilen.
12 V : 3 = 4 Volt und davon am 10 K = 8 V und am 5 k eben 4 V

Oder nach der Formel über Strom und Widerstand aus dem Ohmschen Gesetz.

Spannung(abfall) = Strom mal Widerstand

und das für jeden Widerstand, der Strom ist ja gleich, da Reihenschaltung.

Also, mit den Werten:

  1. 10 kOhm x 0,8 mA = 8 V
  2. 5 kOhm x 0,8 mA = 4 V

Hier sieht man auch schön die Proportionalität der Spannungsabfälle zu den Widerstandswerten.
Halber Widerstand = halber Spannungsfall,

MfG
duck313

6 Hilfreich
Antwort auf duck313zum Beitrag ↑

Hallo! Den Spannungsfall kann man rein prozentual ausrechnen, wenn man noch weiß dass sich der Spannungsfall proportional zum Widerstandswert verhält (Großer widerstand = großer Abfall und umgekehrt). Die Widerstände ver …

aaaaah omg, vielen lieben Dank für deine Antwort! Komisch, dass ich sowas nicht online finden konnte.
Ist mir schon ein bisschen peinlich, dass ich nicht drauf gekommen bin, aber man lernt ja nie aus

0 Hilfreich
anon57162603 schrieb:zum Beitrag ↑

Komisch, dass ich sowas nicht online finden konnte.

achkomm…das steht sogar bei wikipedia inkl. aller Formeln 😉

https://de.wikipedia.org/wiki/Spannungsteiler#Einfacher_Spannungsteiler_mit_zwei_ohmschen_Widerst%C3%A4nden

VG
J~

0 Hilfreich
Antwort auf j_tildezum Beitrag ↑

achkomm…das steht sogar bei wikipedia inkl. aller Formeln 😉 https://de.wikipedia.org/wiki/Spannungsteiler#Einfacher_Spannungsteiler_mit_zwei_ohmschen_Widerst%C3%A4nden VG J~

Ich meine damit Erklärungen, speziell für meine Aufgabe…auf Wikipedia was lesen kann ich selbst, von da und anderen Seiten hab ich alles raus geschrieben, was wichtig für das Thema ist..
