Frage 27. August 2019, 15:48 Uhr · 11 Antworten

Wie klemmt man den Motor richtig an?

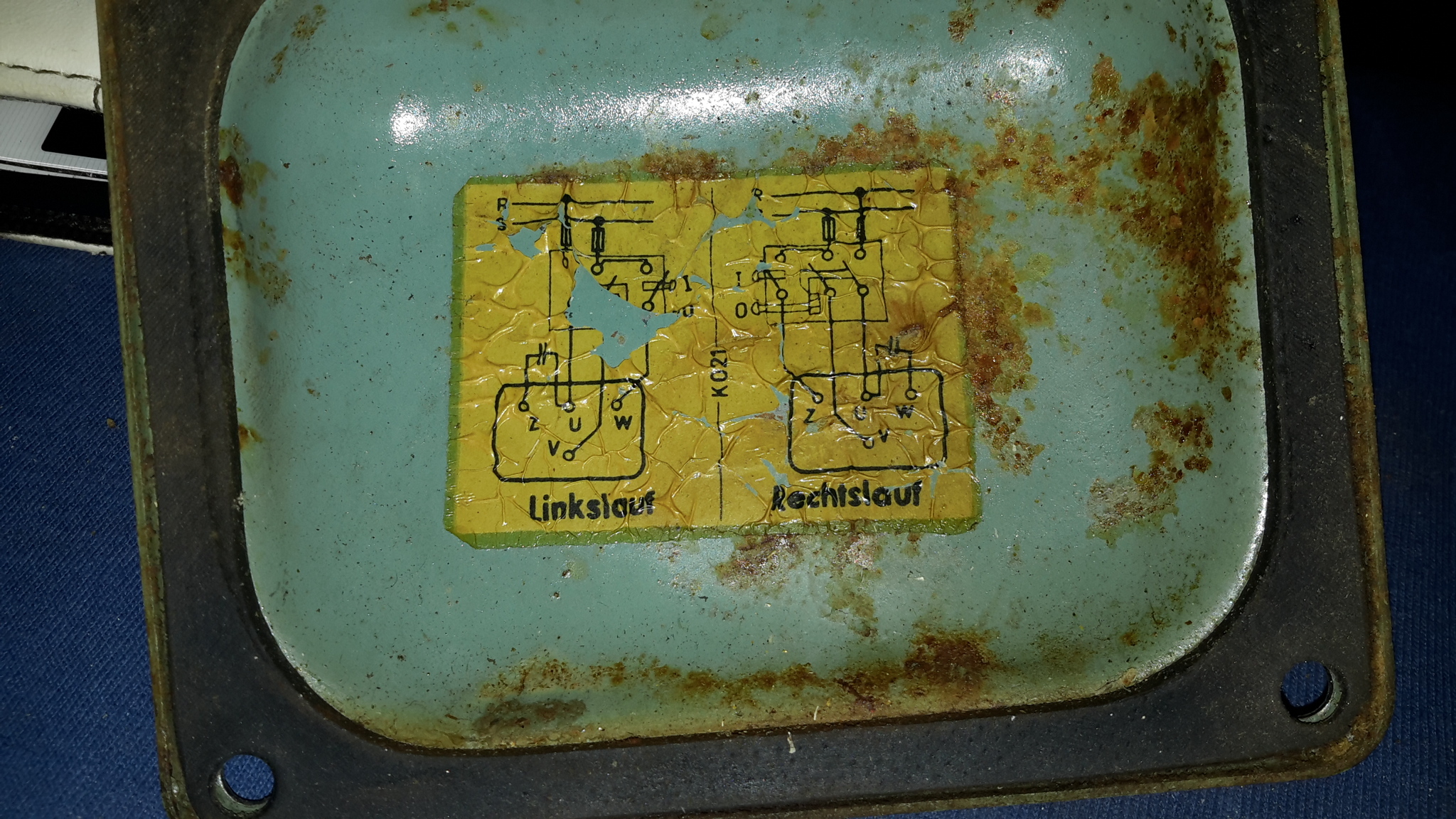

R und S sind ja eigentlich 2 Phasen aus dem Netz das wäre aber dann 380v. Und UVW sind Wicklungsanfänge, Z ein Wicklungsende. Irgendwo hab ich da einen Denkfehler..
Oder steht S für Null? Aber den sichert man nicht ab, oder?

Diese Frage stammt aus dem Jahr 2019. Weißt du es heute besser?

Aktuelle Antwort ergänzen

11 Antworten

pps9mm schrieb:zum Beitrag ↑

Oder steht S für Null?

Willst du nicht lieber einen Fachmann drüber schauen lassen, bevor dir die Bude abbrennt? „Läuft“ ist das Gegenteil von „sicherer Betrieb“.

0 Hilfreich

.. na klar. Darum ja hier nachgefragt..

0 Hilfreich
pps9mm schrieb:zum Beitrag ↑

nachgefragt

„Drüber schauen“ funktioniert aber nur vor Ort…

0 Hilfreich
Hilfreichste Antwort
Antwort auf pps9mmzum Beitrag ↑

.. na klar. Darum ja hier nachgefragt..

Hallo!

Das wird ein Schreibfehler sein. Sinngemäß müsste es R und Mp (alte Schreibweise) lauten. Laut Typenschild ist der Motor für 220 V.
Andernfalls hättest Du zwischen U und V (Hauptwicklung) 400 V !

Es ist ein einphasiger Motor mit Hilfswicklung und Betriebskondensator.
Zu dem findet sich aber keine Angabe. Hast Du einen parat ?

Faustformel wäre 70 µF für 1 kW, was hier bei 0,8 kW ca. 56 µF bedeuten würde.
Spannungsfestigkeit unbedingt 425 V oder mehr ! Es findet in der Hilfswicklung durch Resonanz eine Spannungsanhebung deutlich über die Netzspannung von heute 230 V statt !

Sehe gerade dass dort doch eine Kondensatorangabe steht, die mich aber ziemlich verwirrt. 120 µF/ 320 V ? Das wäre aber reichlich !

Der Tipp mit einem Fachmann (Elektriker, E-Maschinenbauer ist nicht verkehrt. Lass ihn einen Blick auf deinen Anschluss werfen bevor Du es in Betrieb nimmst.

MfG
duck313

3 Hilfreich

Wenn man drüber redet macht das Sinn. R = Phase, S = Null (220v). Kondensator ist original sollte also passen. Bedeutet R oder auch L1 geht auf Hauptwicklung U dann über V auf Null. Kondensator dann von U nach W für Rechtslauf über Hilfswicklung auch nach Null. Mit anderen Worten V und Z sind Null, W = Kondensatorklemme und U = Phase..Vielen Dank für den geistigen Anschubser..

0 Hilfreich

Also läuft und sogar in die richtige Richtung. Vielen Dank noch mal..

0 Hilfreich
pps9mm schrieb:zum Beitrag ↑

Kondensator ist original sollte also passen.

Miss den mal nach.
Wenn der so alt wie der Motor ist, kann dessen Kapazität weit unter dem Nennwert liegen.

2 Hilfreich
anon45458312 schrieb:zum Beitrag ↑

Fachmann

Auch FachFRAUEN sollen schon kompetent Auskunft erteilt haben.

0 Hilfreich
Ann_da_Cava schrieb:zum Beitrag ↑

FachFRAUEN

…sind selten und fallen unter den geschlechtsneutralen Oberbegriff „Fachmann“.

2 Hilfreich
Antwort auf Ann_da_Cavazum Beitrag ↑

Auch FachFRAUEN sollen schon kompetent Auskunft erteilt haben.

.. aber nur sporadisch 😃

0 Hilfreich
anon45458312 schrieb:zum Beitrag ↑

sind selten und fallen unter den geschlechtsneutralen Oberbegriff „Fachmann“

Sie sind 1.) immer mehr und 2.) ist der Begriff „FachMANN“ nicht geschlechtsneutral.

0 Hilfreich
